27.5m单跨斜腹板等截面钢箱梁天桥施工图纸cad构造图

  • 位置:重庆
  • 设计年代:近代
  • 使用性:人行桥
  • 跨径大小和多跨总长:27.5m
  • 行车道位置:上承式桥
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥
该附件为: 27.5m单跨斜腹板等截面钢箱梁人行天桥施工图 ,格式为dwg word,包含:桥梁 电气 排水施工图,节点清晰,标注规范,推荐下载参考。
一、项目概要:
  1. 人行桥上跨xx路下xx大桥支路。天桥平面为直线,共1跨,跨径布置为(1x27.5)m,主桥全长30.5m,桥面宽4.6-5.75m,梯道宽3.0m。
  2. 上部结构: 天桥主梁、梯道梁均为钢结构,由钢板焊接组合而成,上部结构为斜腹板等截面钢箱梁。箱梁梁高1.2m,顶宽4.6-5.75m,底宽2.06m。梯道梁高0.3m,宽1.0m。天桥钢结构采用Q355C钢。均采用工厂预制现场吊装 施工工艺
  3. 下部结构: 天桥主墩采用柱式花瓶墩,墩底截面顺桥向宽0.9m、横桥向宽1.0m,墩顶截面顺桥向宽0.9m、横桥向宽2.0m,主墩基础采用圆形桩基础,桩径1.5m。梯道墩为矩形墩,墩底尺寸为0.6×0.6m,基础均采用圆形桩基础,桩径1.0m。
  4. 主墩及梯道墩桩基础采用钻孔灌注桩,主墩桩基要求嵌入中风化岩层不小于3倍桩径,梯道桩基要求嵌入中风化岩层不小于2.5倍桩径,桩底基岩单轴极限抗压强度不小于5MPa。梯脚基础采用明挖扩大基础,基底承载力要求达到0.20MPa。梯道梁与梯脚基础之间留2cm变形缝,缝里作填塞轻型泡沫处理。
  5. 上部结构装饰:人行天桥两侧栏杆采用玻璃栏杆。
二、编制依据:
  1. 《公路桥涵设计通用规范》(JTG D60-近代)
  2. 《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG 3362-2018)
  3. 《公路桥涵地基与基础设计规范》(JTG D63-近代)
  4. 《公路钢结构桥梁设计规范》(JTG D64-近代)
  5. 《公路桥涵施工技术规范》(JTG/T F50-近代)
三、相关图片:

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

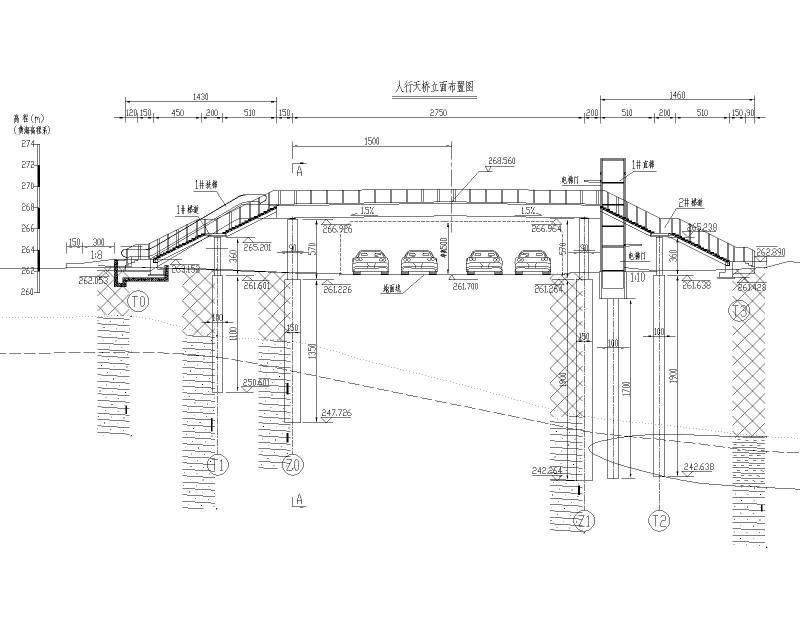

  • 人行天桥立面布置图
    人行天桥立面布置图
  • 人行天桥桥位平面图
    人行天桥桥位平面图

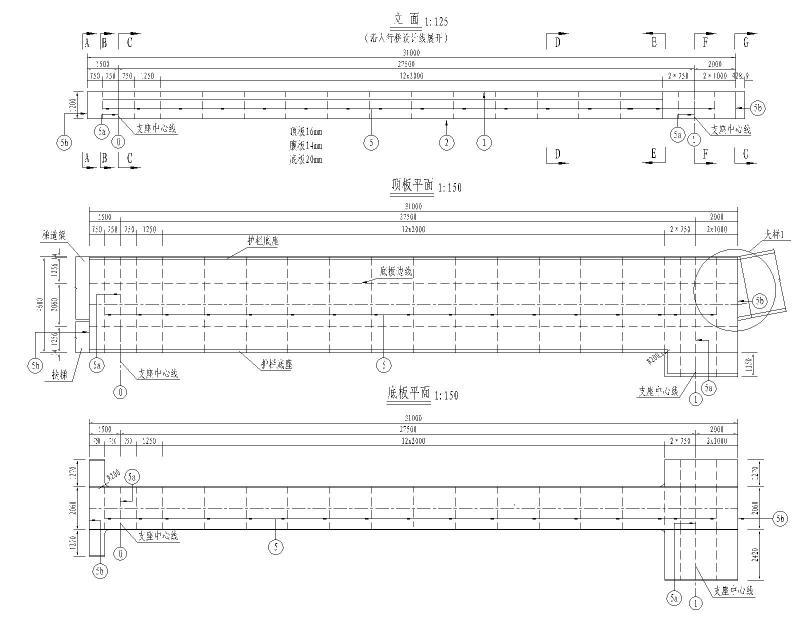

  • 钢箱梁构造图
    钢箱梁构造图
  • 桥墩墩柱钢筋构造图
    桥墩墩柱钢筋构造图
  • 人行天桥地基梁构造图
    人行天桥地基梁构造图
  • 人行天桥梯道梁构造图
    人行天桥梯道梁构造图
以上是部分截图,请下载附件后查看完整高清内容
