环形等截面钢箱梁交叉口过街天桥初设初设图纸cad平面布置图及构造图

  • 位置:重庆
  • 设计年代:近代
  • 使用性:人行桥
  • 行车道位置:上承式桥
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:钢桥
该附件为: 环形等截面钢箱梁交叉口过街天桥初设图2021 ,格式为DWG WORD,包含:初步 设计说明 初设图,节点清晰,同类工程可下载参考。
一、项目概要:
  1. 本项目位于xx路与xx大道交叉口处,现状路口为信号控制交叉口,高峰时段拥堵较严重,安全隐患问题突出。为降低人行对车行交通的干扰,缓解该处交通压力,通过对道路交叉口进行改造的同时,新建人行天桥过街设施,解决原有人行横道系统存在的安全隐患,保证行车顺畅及行人安全。
  2. 天桥平面采用环形布置,主梁全长141.372m,跨径布置: 25.5 25.5 22 21 24 21.0 23.372m连续钢箱梁。桥面横向全宽4.0m,净宽3.8m;梯道宽2.5m,净宽2.3m。桥上设置1.0%~0.5%纵坡, 桥面设置1.0%的双向横坡。
  3. 天桥主梁、梯道梁均为钢结构,由钢板焊接组合而成。上部结构为等截面钢箱梁,主梁梁高1.2m,箱梁顶宽4.0m,底宽2.5m。梯道标准段梁高0.3m,宽1.2m。上部结构采用Q355C钢材。
二、主要技术指标:
  1. 桥宽:主桥宽:4.0m; 梯道宽:2.5m。
  2. 桥下净高:≥5m。
  3. 设计荷载:人群:主梁采用3.6KN/平方米,梯道采用4.5KN/平方米;栏杆:水平 2.5KN/m,竖向1.2KN/m。
  4. 横断面布置:主桥:0.1m(栏杆) 3.8m(人行道) 0.1m(栏杆)=4.0m; 梯道:0.1m(栏杆) 2.3m(人行道) 0.1m(栏杆)=2.5m。
  5. 桥梁安全等级:一级。
  6. 设计基准期:100年;设计使用年限:100年。
三、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

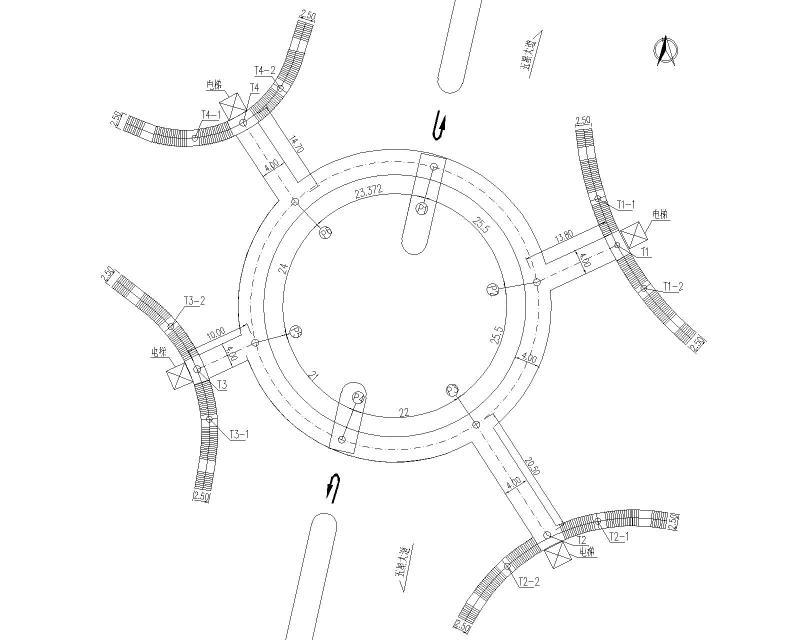

  • 天桥平面布置图
    天桥平面布置图

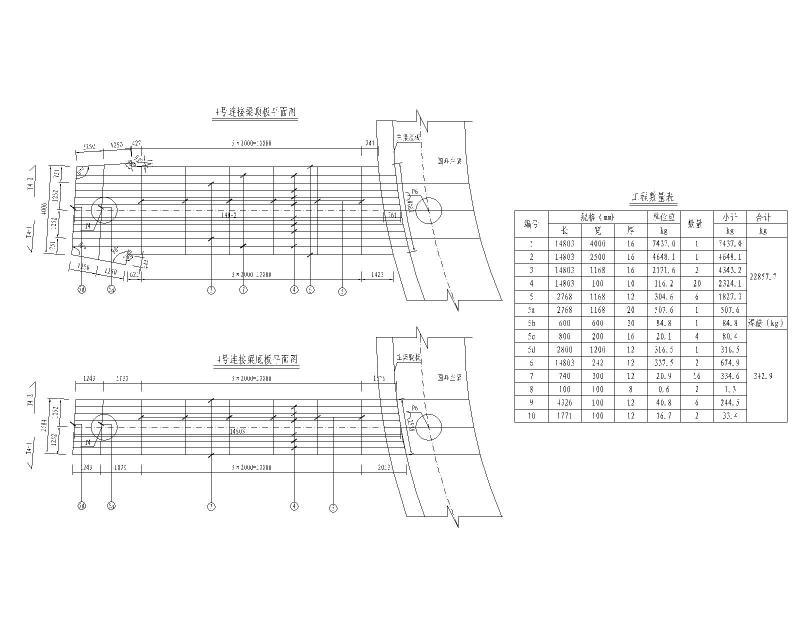

  • 连接梁顶板平面图
    连接梁顶板平面图

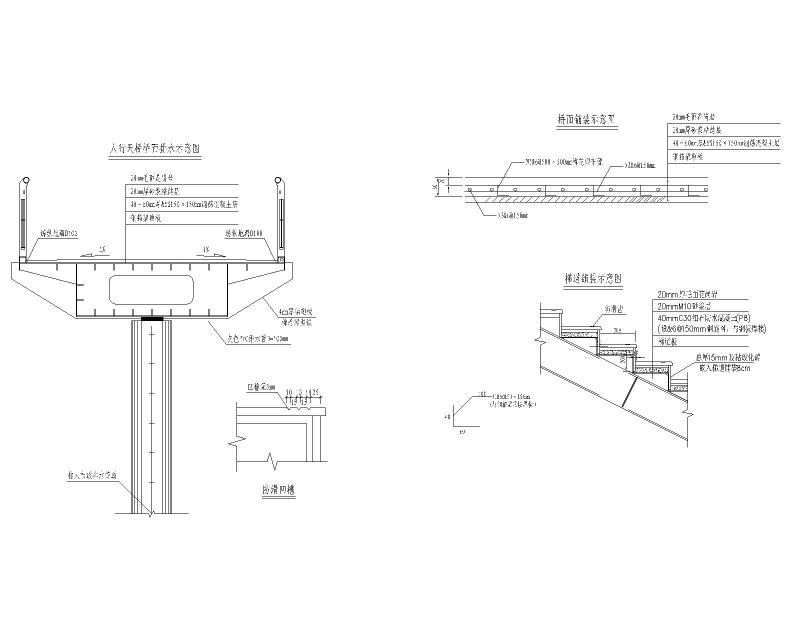

  • 排水及铺装构造图
    排水及铺装构造图

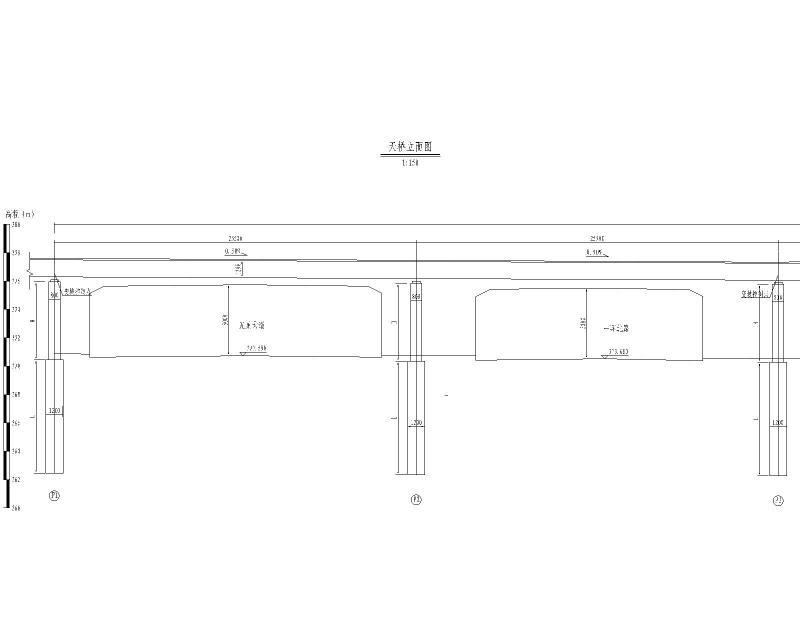

  • 梯道立面布置图
    梯道立面布置图

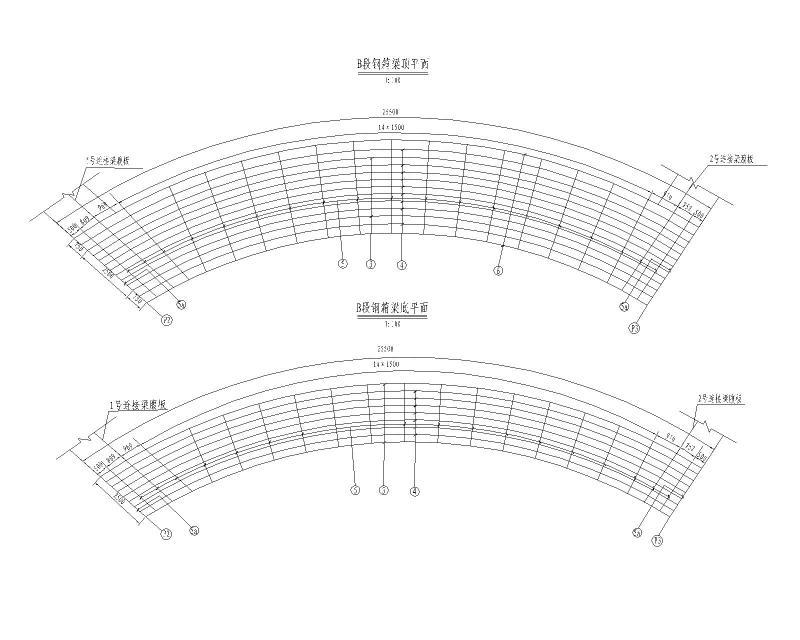

  • 箱梁构造图
    箱梁构造图
  • 一般横隔板断面图
    一般横隔板断面图
以上是部分截图,请下载附件后查看完整高清内容
