变截面连续箱梁天桥设计CAD图纸（全套）

资料简介
赚取积分

位置：河南
行车道位置：上承式桥
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

1 说明 4
2 路线平面图 1 SⅦ-35-1
3 路线纵断面图 1 SⅦ-35-2
4 公路用地图 1 SⅦ-35-3
5 路基标准横断面及路面结构图 1 SⅦ-35-4
6 路基防护设计图 1 SⅦ-35-5
7 道路工程数量汇总表 1 SⅦ-35-6
8 全桥工程数量表 1 SⅦ-35-7-1
9 桥位平面图 1 SⅦ-35-7-2
10 桥型总体布置（一）~（二） 2 SⅦ-35-7-3
11 基桩坐标 1 SⅦ-35-7-4
12 箱梁一般构造图（一）~（四） 4 SⅦ-35-7-5
13 预应力钢束构造（一）~（八） 8 SⅦ-35-7-6
14 梁端封锚钢筋构造 1 SⅦ-35-7-7
15 箱梁普通钢筋构造（一）~（七） 7 SⅦ-35-7-8
16 端横梁钢筋构造（一）~（二） 2 SⅦ-35-7-9
17 中横梁钢筋构造（一）~（二） 2 SⅦ-35-7-10
18 桥墩一般构造 1 SⅦ-35-7-11
19 桥墩墩身钢筋构造 1 SⅦ-35-7-12
20 桥墩承台钢筋构造 1 SⅦ-35-7-13
21 桥墩基桩钢筋构造 1 SⅦ-35-7-13
22 桥台一般构造（一）~（二） 2 SⅦ-35-7-13
23 桥台耳墙及背墙钢筋构造（一）~（二） 2 SⅦ-35-7-14
24 桥台台帽钢筋构造 1 SⅦ-35-7-15
25 桥台肋墙钢筋构造（一）~（二） 2 SⅦ-35-7-16
26 桥台承台钢筋构造 1 SⅦ-35-7-17
27 桥台基桩钢筋构造 1 SⅦ-35-7-18
28 支座垫块及防震挡块钢筋构造 1 SⅦ-35-7-19
29 灌注桩内超声波检测管布置 1 SⅦ-35-7-20
30 支座布置示意 1 SⅦ-35-7-21
31 支座构造（一）~（三） 3 SⅦ-35-7-22
32 伸缩缝构造 1 SⅦ-35-7-23
33 组合式护栏钢筋构造 1 SⅦ-35-7-24
34 防抛网构造 1 SⅦ-35-7-25
35 桥头搭板钢筋构造 1 SⅦ-35-7-26
36 桥台锥坡防护及踏步构造 1 SⅦ-35-7-27

附件详情

K95 010天桥被交路路基宽度为7.5m（土路肩0.75m），按平原微丘三级路标准设计，设计起点桩号为LK0 000，终点桩号为LK0 518.449，全长518.449m，平曲线最小半径为100m。最大纵坡为2.890％，凸曲线最小半径为1200m,凹曲线最小半径1200m。
……
技术标准
(1) 跨径组成：（28 45 28）m
(2) 设计荷载：公路-Ⅱ级；
(3) 净宽：0.5m 净-6m 0.5m；
(4) 设计地震烈度：Ⅵ度。
……
桥梁设计方案
K95 010天桥桥梁按正交设计，上部采用变截面连续箱梁，跨径组成为（28 45 28）m，全长107m。根部裸梁中心高2.5m，跨中裸梁中心高1.4m，顶板厚25cm，底板厚25cm，腹板厚40cm变60cm。全桥宽7m，采用单箱单室断面，箱宽4m，悬臂长1.5m，悬臂根部厚0.4m。桥面横坡为2％的双向坡，横坡由桥面铺装形成，桥面铺装采用沥青混凝土，护栏边缘处厚6cm，路线中心线处厚12cm。全桥在0号台、3号台各设一道D80型毛勒伸缩缝。桥墩采用板式实心墩，每墩单排两根 150cm的钻孔灌注桩基础。桥台为肋式桥台，采用两排4根 120cm的桩基础，所有桩基础均为钻孔灌注桩并按摩擦桩设计。本桥平面位于直线段上，施工时应严格按图纸校核后进行墩台位置的放样定位。
4. 设计计算参数取用
管道摩阻系数ц=0.25
偏差系数K=0.0015
一端锚具变形引起的钢束回缩量为6mm
钢绞线松弛率0.035
支座不均匀沉降：按1.5cm考虑
箱梁顶板升温、降温按《公路钢筋混凝土及预应力混凝土桥涵设计规范》(D62-2004)考虑温差梯度

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源

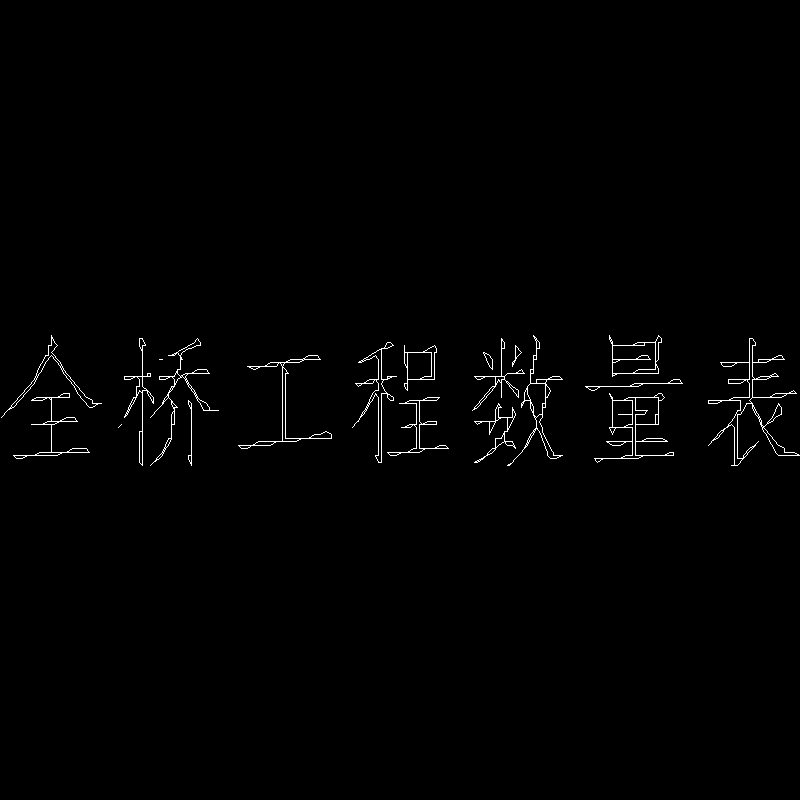

08全桥工程材料数量表.dwg
09桥位平面图.dwg
10变截面连梁桥型总体布置.dwg

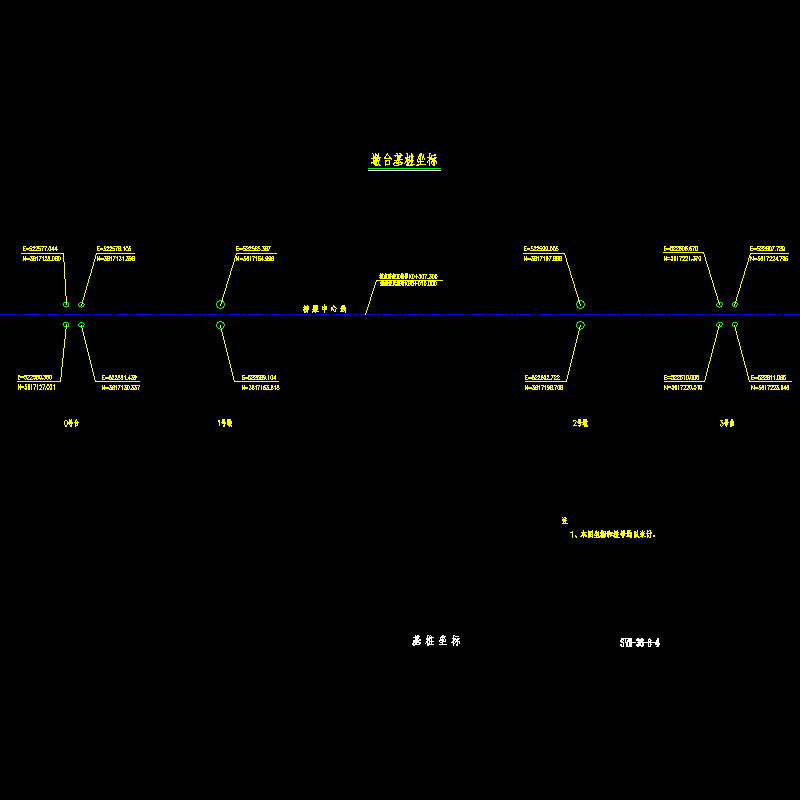

11基桩坐标.dwg

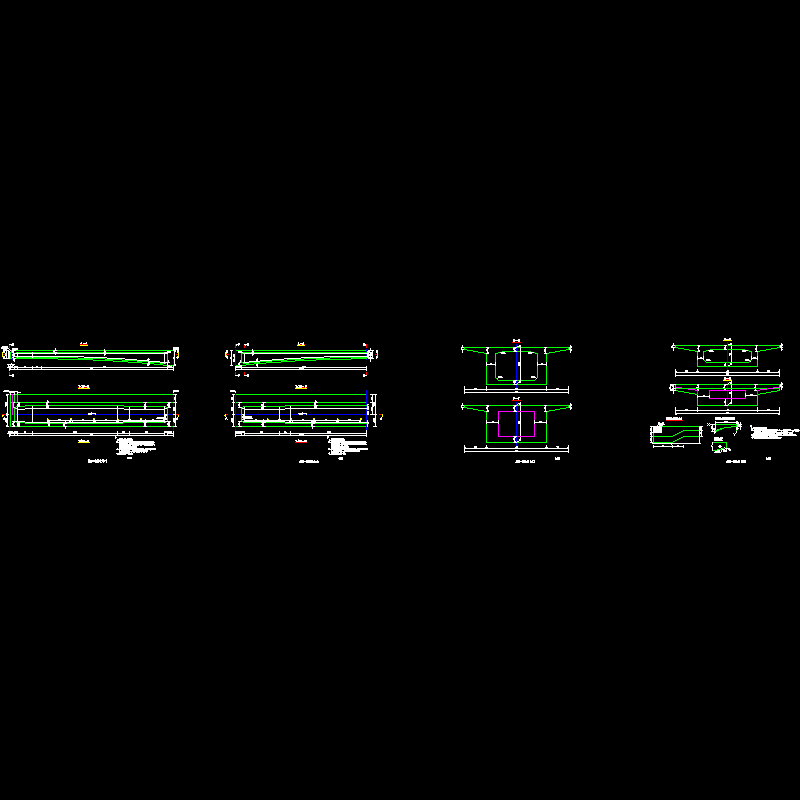

12箱梁一般构造.dwg
13预应力钢束构造.dwg
14预应力封锚钢筋构造.dwg
15箱梁普通钢筋构造.dwg

以上是部分截图，请下载附件后查看完整高清内容
