弧线形钢塔斜拉桥钢箱梁施工图纸设计布置构造图

附件详情

公路等级：双向六车道高速公路 设计行车速度：100km/h
桥梁标准宽度：32.0m 桥面最大纵坡：<3%
桥面横坡：2% 设计洪水频率：1/300
车辆荷载：汽车—超20级 挂车—120
大桥长4744米，主桥为跨径648米的双塔双索面钢塔钢箱梁斜拉桥，桥塔采用钢结构。塔高215米，桥面以下塔柱和下横粱为钢筋混凝土结构，桥面以上部分为钢结构，桥梁跨径布置为63+257+648+ 257+63 =1288米。南岸接线长3.083公里，北岸接线长7.773公里。
全桥钢箱梁划分成89个梁段，梁段长度6~15m，梁段最大吊重为255t。梁段间工地接缝除顶板U形加劲肋和纵隔板弦杆采用高强螺栓连接外，其他部分均为焊接。

施工图 设计说明
桥型总体布置
工程材料数量汇总表
钢箱梁标准横断面
钢箱梁节段划分
钢箱梁梁段构造总图
钢箱梁A梁段顶板、底板、腹板构造6
钢箱梁B1梁段顶板、底板、腹板构造3
钢箱梁B梁段顶板、底板、腹板构造3
钢箱梁C梁段顶板、底板、腹板构造3
钢箱梁D1梁段顶板、底板、腹板构造3
钢箱梁D2梁段顶板、底板、腹板构造3
钢箱梁D梁段顶板、底板、腹板构造3
钢箱梁E梁段顶板、底板、腹板构造3
钢箱梁F梁段顶板、底板、腹板构造3
钢箱梁G梁段顶板、底板、腹板构造3
钢箱梁HG1、HG2、HG2-1横隔板构造、加劲构造6
钢箱梁HG3～HG7横隔板构造10
钢箱梁HG3横隔板处临时支撑构造2
钢箱梁HL8横肋板构造
钢箱梁A梁段纵隔板（ZG1）构造2
钢箱梁B1梁段纵隔板（ZG2）构造
钢箱梁B梁段纵隔板（ZG3）构造

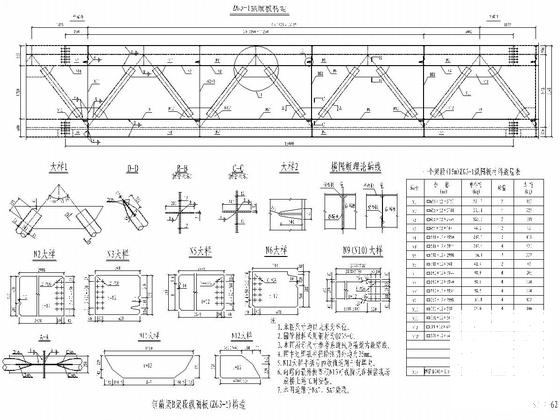

钢箱梁B梁段纵隔板（ZG3-1）构造
钢箱梁C梁段纵隔板（ZG4）构造2
钢箱梁D1梁段纵隔板（ZG5）构造2
钢箱梁D梁段纵隔板（ZG6）构造
钢箱梁D2梁段纵隔板（ZG6-1）构造
钢箱梁E梁段纵隔板（ZG7）构造（一）2
钢箱梁F梁段纵隔板（ZG8）构造（一）2
钢箱梁G梁段纵隔板（ZG9）构造
钢箱梁斜拉索锚箱构造11
钢箱梁边跨压重槽构造4
钢箱梁工地连接构造4
钢箱梁临时吊点构造5
钢箱梁工地临时匹配件构造2
钢箱梁检修道及风嘴构造5
钢箱梁泄水管、灯柱底座布置2
钢箱梁泄水管构造
钢箱梁灯柱底座构造
钢箱梁检修道栏杆底座构造
钢箱梁检修道排水槽构造
钢箱梁A、B1、B、C、D、D1、D2、E、F、G粱段底板出风孔布置
钢箱梁梁内除湿系统构件布置图2
钢箱梁抗风支座牛腿构造2
钢箱梁预拼装线形
钢箱梁测量柱布置与构造
斜拉索布置与构造2
斜拉索减振装置布置与构造
主梁支承及伸缩缝布置
主桥上部结构施工流程4
……
共计134张
