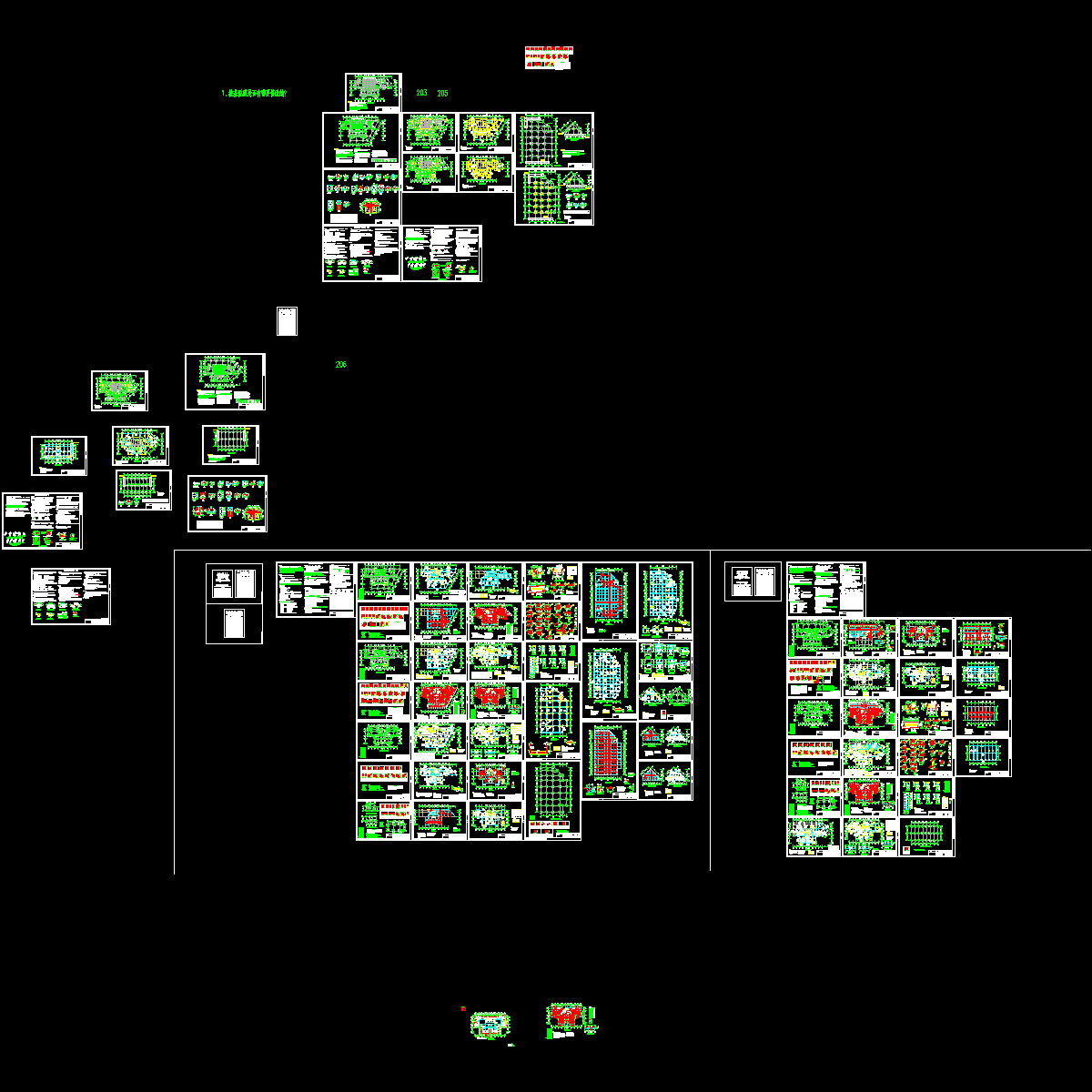

高层住宅脚手架施工方案cad

附件详情

对该项目住宅主楼采用在8层（标高22.42m）以下搭设落地式、全封闭扣件式双排钢管脚手架，搭设高度22.45m。在8层、14层平面处采用工字钢梁支撑的悬挑式十步全封闭扣件式单立杆双排钢管脚手架，每次悬挑高度为6层18.0m，每栋楼悬挑2次。203#、205#、206#楼与2层裙楼相连部位的落地架搭设在裙楼的屋面板上。裙楼部分直接采用落地式、全封闭扣件式双排钢管脚手架，搭设高度11m。脚手架为一架三用，既用于结构施工和装修施工，同时兼作安全防护。荷载按装修荷载考虑，要求二层同时作业。落地式脚手架立杆距结构外沿300mm，纵距为1.5m，横距为1.05m，大横杆步距为1.8m。 1、悬挑架的设计与主要参数 （1）选挑架采用16号工字钢作为水平挑梁。搭设纵距1.5 m,横距1.05m，步距1.8m，脚手架搭设高度18.0m。悬挑架从第8层开始悬挑，悬挑长度1.45m,锚固长度1.85 m。 （2）水平挑梁在阳台部位悬挑长度为2.7m(阳台部位外挑长度1.3m)和2.6m(阳台部位外挑长度1.2m)，锚固3.3m。外端设置一道φ18斜拉绳；；内部楼板固定拉环采用ф20圆钢，位置、具体做法见附图。 （3）脚手架用ф48×3.5钢管和扣件搭设成双排架。
（4）脚手架立杆下部支承在工字钢上，上部焊接L=100的Φ25钢筋,便于钢管插入，然后在组成的钢架上与普通外架一样搭设上部架体。
（5）连墙件采用预埋短钢管二步二跨连接。
（6）里立杆离墙面≤0.25m，外立杆伸出长度约100—300mm。
（7）脚手架外立杆里侧张挂不少于2000目的密目安全网封闭施工。
（8）外立杆在0.6m和1.2m处设置防护栏杆，操作层3步设置踢脚板。
（9）水平钢梁与楼板压点采用Φ16圆钢“U”型预埋件，预埋件一定要压在楼板下层钢筋下面，并要保证两侧30cm以上锚固长度。
（10）楼层转角位置采用45度工字钢外挑加强。
（11）悬挑第一层采用模板进行硬质封闭，然后往上进行“三步一隔离”防护。
（12）其他构架要求严格按照《 建筑施工 扣件式钢管脚手架安全技术规范》JGJ130-近代；执行。
2、落地式脚手架的设计与主要参数
（1）该项目1~7层设置为落地式双排脚手架，搭设高度约为22.4米，立杆采用单立管。
（2）搭设尺寸为：立杆的纵距1.50米，立杆的横距1.05米，立杆的步距1.80米。
（3）采用的钢管类型为 48×3.5，连墙件采用2步2跨，竖向间距3.60米，水平间距3.00米。
……
