高层住宅楼落地及悬挑脚手架施工方案(附详图纸、计算书),平面布置图

  • 建筑高度类型:超高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 脚手架材料:钢管 脚手架
  • 脚手架搭设:双排脚手架
  • 脚手架支固:落地式脚手架
  • 连接方式:扣件式
  • 搭设高度:100.5m
  • 脚手架计算书:悬挑式脚手架
  • 编制时间:
  • 基本参数:脚手架为双排脚手架搭设高度为为100.5米,高处屋面层1.5米,立杆采用双排单立管;内排架距离墙距离为0.3米。立杆15米高处搭设挑架防护,挑架伸出外排立杆2.5米,满铺竹脚手板、边缘设高0.9米的维护,上挂水平安全网。
  • 施工重点、难点:在搭设过程中应由安全员、 架子班长等进行检查, 验收和签证。 每两步验收一次,达到设计施工要求后挂合格牌一块。

附件详情

  • 1 编制依据 3
  • 2 项目概要 3
  • 3 脚手架设计 3
  • 3.1 脚手架总 平面布置图 4
  • 4 脚手架的构造要求 4
  • 4.1 搭设参数 4
  • 4.2 地基的要求 5
  • 4.3 连墙件设置 5
  • 4.4 立杆设置 5
  • 4.5 大横杆设置 6
  • 4.6 小横杆设置 7
  • 4.7 脚手架支撑的设置 8
  • 4.8 脚手板设置 8
  • 4.9 防护设施 8
  • 4.10 悬挑型钢及卸荷装置 9
  • 4.11 出入口防护棚设置 11
  • 4.12 门洞口处理 12
  • 4.13 脚手架斜道及电梯井 12
  • 5 搭设工艺流程 12
  • 5.1 悬挑式脚手架 12
  • 5.2 落地式脚手架 13
  • 6 脚手架施工要点 13
  • 6.1 基本要求 13
  • 6.2 注意事项 14
  • 7 质量验收 16
  • 8 脚手架的拆除 16
  • 9 脚手架的安全管理 18
  • 9.1 施工管理 18
  • 9.2 安全管理 19
  • 9.3 文明施工管理 22
  • 10 应急救援预案 23
  • 10.1 应急救援机构 24
  • 10.2 应急救援机构职责 24
  • 10.3 应急救援工作程序 25
  • 10.4 应急救援装备 25
  • 10.5 应急救缓药品 25
  • 10.6 应急救援措施 26
  • 11 组合扣件式钢管脚手架设计计算书(悬挑型钢 拉吊卸荷) 30
  • 12 附脚手架剖面图、下吊点回顶大样图

附件详情

该项目脚手架设计为三栋三十一层脚手架工程。建筑结构类型、尺寸相同,建筑高度均为102m,可采用相同的设计方案,拟将外脚手架搭设至102.6m。 为便于施工便利以及日后开发商售楼需要,S-1栋 11.950m以下采用落地式钢管脚手架, 11.95m以上在 11.95m和 53.95m分别悬挑型钢做双排型钢悬挑脚手架且拉钢丝绳卸荷;S-2、S-3栋 5.95m以下采用落地式钢管脚手架, 5.95m以上在 5.95m和 53.95m分别悬挑型钢做双排型钢悬挑脚手架且拉钢丝绳卸荷。可见悬挑脚手架最不利荷载情况发生在S-2和S-3栋,以下取S-2栋作为研究对象。 …… 4.1 搭设参数 外脚手架采用双排单立杆φ48钢管搭设落地式与悬挑式相结合的脚手架。2F以上采用双排型钢悬挑脚手架,第一道悬挑型钢设置在2F(14#工字钢),第二道悬挑型钢设置在18F。钢管φ48×3.5,扣件连接,钢立杆的纵距1.5m,为避免或减少架子不均匀沉降,在落地架立杆底部加扫地杆(纵横向水平杆),扫地杆距地面0.2米,立杆的横距为0.80米,大横杆杆的内侧间距为1.80 米,外侧间距为0.6米。
脚手架为双排脚手架搭设高度为为100.5米,高处屋面层1.5米,立杆采用双排单立管;内排架距离墙距离为0.3米。立杆15米高处搭设挑架防护,挑架伸出外排立杆2.5米,满铺竹脚手板、边缘设高0.9米的维护,上挂水平安全网。
……
2.脚手架搭设的安全技术措施
1)脚手架的基础必须经过硬化处理满足承载力要求,做到不积水、不沉陷,顶板基础的混凝土必须达到设计强度的 75%以上才能施工。
2)搭设过程中划出工作标志区,禁止行人进入、统一指挥、上下呼应、动作协调,严禁在无人指挥下作业。当解开与另一人有关的扣件时必先告诉对方,并得到允许,以防坠落伤人。
3)开始搭设立杆时,应每隔6 跨设置一根抛撑,直至连墙件安装稳定后,方可根据情况拆除。
4)脚手架及时与结构拉结或采用临时支顶,以保证搭设过程安全,未完成脚手架在每日收工前,一定要确保架子稳定。
5)脚手架必须配合施工进度搭设,一次搭设高度不得超过相邻连墙件以上两步。
6)在搭设过程中应由安全员、 架子班长等进行检查, 验收和签证。 每两步验收一次,达到设计施工要求后挂合格牌一块。
……
附组合扣件式钢管脚手架设计计算书(悬挑型钢 拉吊卸荷)
50余页,

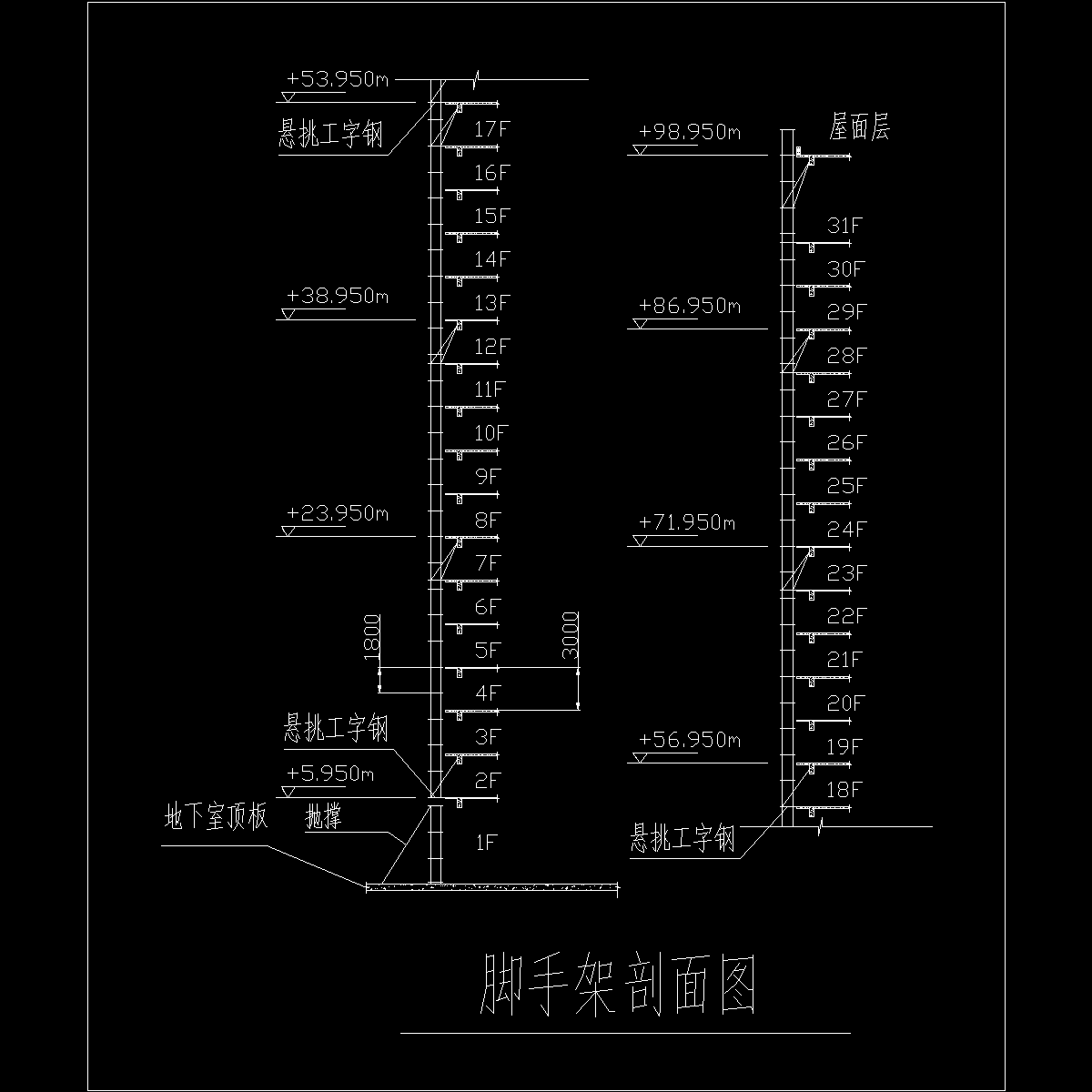

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 高层住宅楼落地及悬挑脚手架施工方案(附详图纸、计算书),平面布置图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
