[项目概要]体育场建筑面积约53323m2,基底面积43017m2,建筑总高度52.905m,体育建筑等级属中型乙级场;主体结构采用现浇钢筋混凝土框架结构,结构层数一~五层不等,屋盖为大型钢桁架结构。整个体育场分为4区:环形看台为Ⅰ区(Ⅰ区按方位分为Ⅰ区西、Ⅰ区东、Ⅰ区北、Ⅰ区南4个看台区域,各区之间设有变形缝),北侧平台及楼梯为Ⅱ区,西侧平台及楼梯为Ⅲ区,东侧平台为Ⅳ区。
......
[工程难点]
体育场层高基本均在5m以上,支撑高度最大约13m高大模板,梁板截面尺寸大
......
[施工工艺]
支撑系统的基础处理
该项目底层(标高±0.000~6.200)高支模 脚手架 搭设在基础回填土(西看台)或基岩(东看台)上,通过对基础回填土进行夯实(压实系数≥0.94)并加设垫板,确保立杆地基承载力满足要求(见后附计算书)。
梁支架搭设
梁模板支撑架采用Ф48钢管搭设,当梁截面积大于0.6m2时,梁底须沿梁宽方向加2-3道可调顶托支撑立杆,梁支撑立杆的横距(跨度方向)L=0.6m,立杆步距H=1.4m,梁底木方@200,梁侧穿梁螺杆水平及竖向间距600mm布置,内楞木方@250,外楞钢管@600。
楼板支架搭设
平台支撑排架采用单立杆,双扣件搭设,搭设尺寸为:立杆纵距0.9m,立杆横距0.9m,立杆的步距1.4m,板底方木(40×90)背楞@250,纵横向扫地杆距地面200mm,同时应设置适量的纵横向剪刀撑,用于连接剪刀撑杆件的扣件不得少于3个。排架高度每隔2步设一道水平剪刀撑,有水平剪刀撑斜杆的框格数量应大于总数的1/3,以确保排架体系的整体稳定性。
共78页 编制于近代年

西立面剖面图

西立面二层施工图

西立面三层施工图

西立面四层施工图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

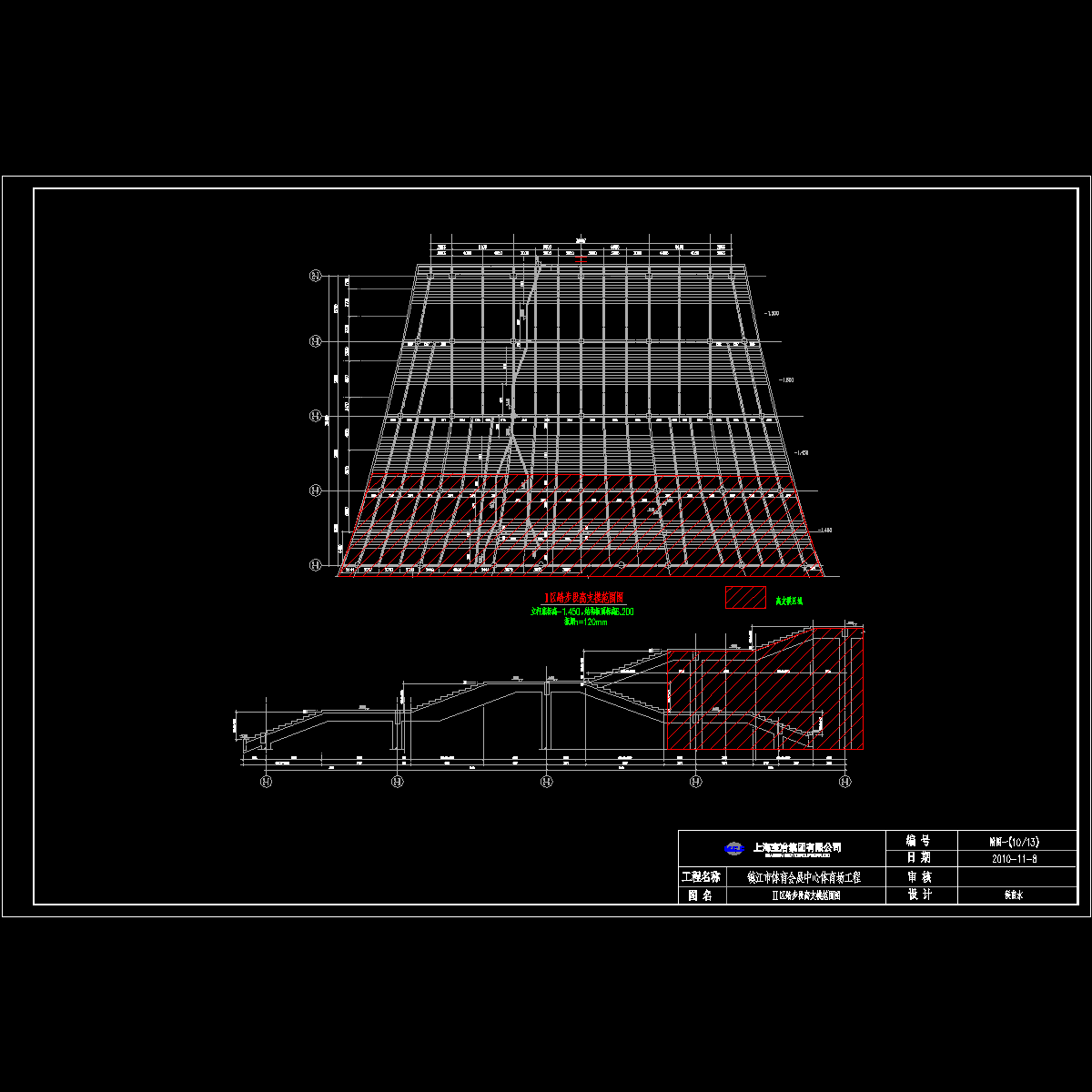

  • 附图一:13-10(Ⅱ区平台结构平面1).dwg
    附图一:13-10(Ⅱ区平台结构平面1).dwg
  • 附图一:13-11(Ⅱ区平台结构平面2).dwg
    附图一:13-11(Ⅱ区平台结构平面2).dwg

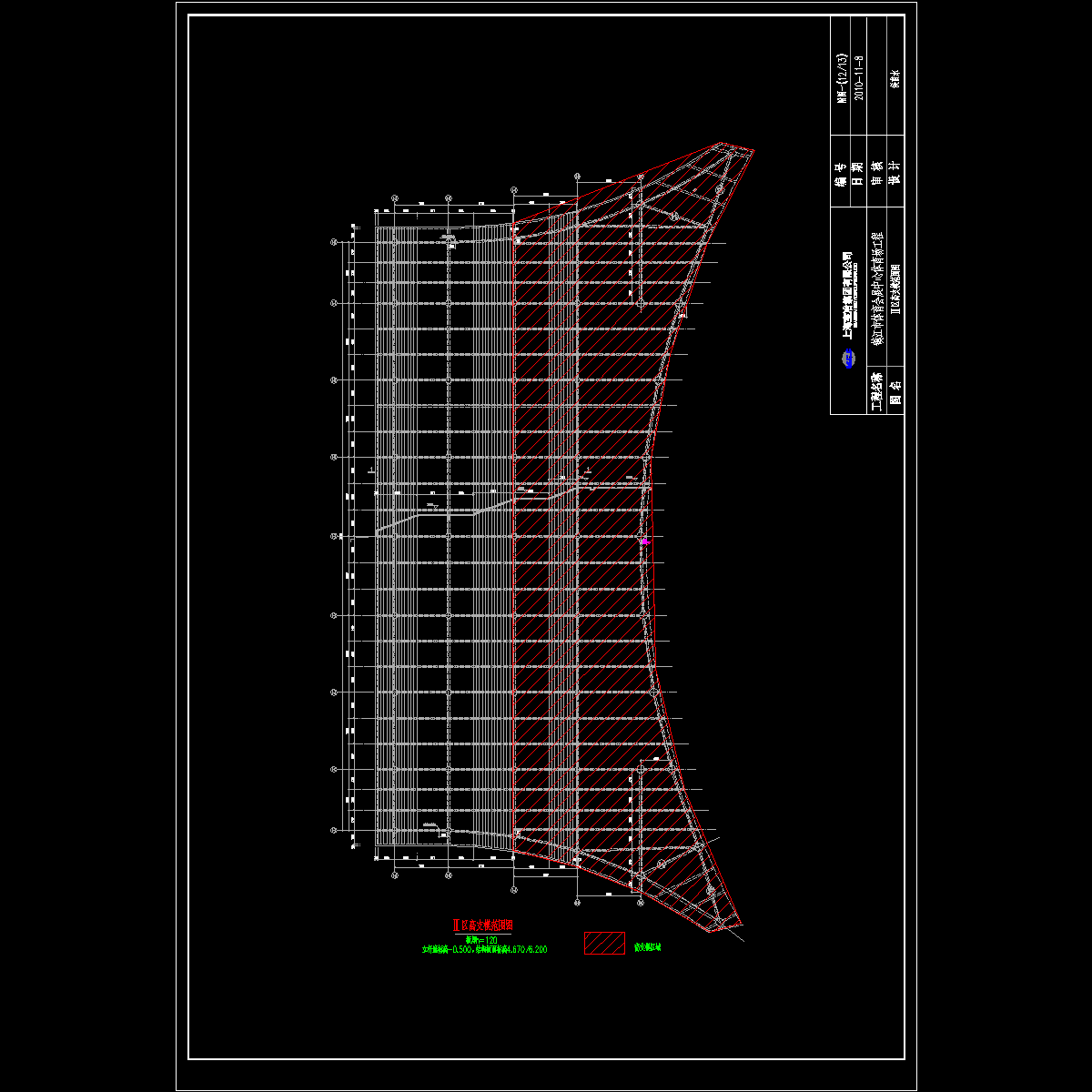

  • 附图一:13-12(Ⅲ区平台结构平面).dwg
    附图一:13-12(Ⅲ区平台结构平面).dwg

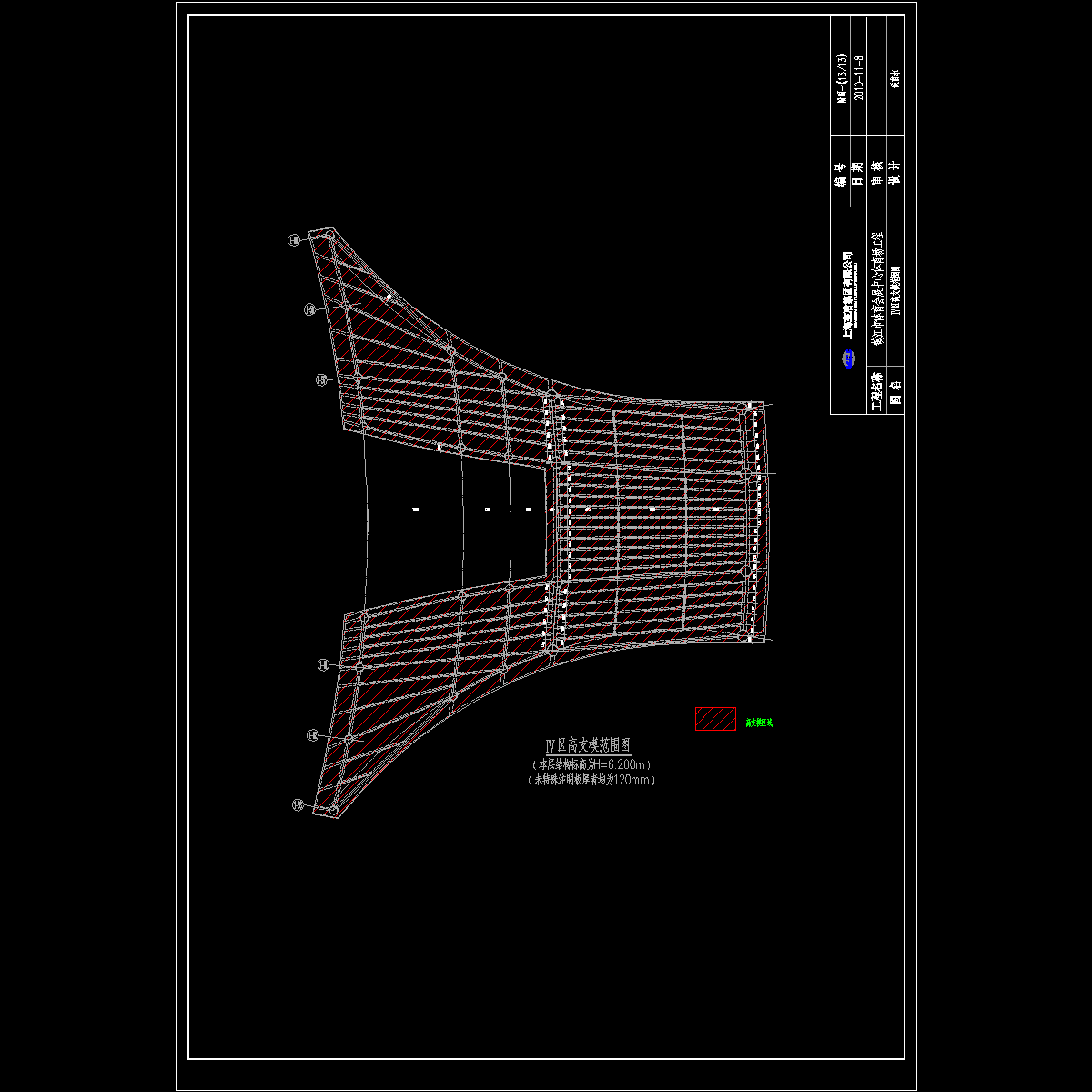

  • 附图一:13-13(Ⅳ区平台结构平面).dwg
