地铁车站主体结构高大模板施工方案,平面布置图

  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 模板材料:木胶合板模板
  • 主要部位:梁,底板,楼板,剪力墙,楼梯
  • 特殊模板支撑:高支模
  • 楼板支撑架:门式
  • 模板计算书:板模板,梁模板,支撑架
  • 编制时间:
  • 施工主要设备:电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线
  • 施工重点难点:地下二层楼板厚400mm,支撑高度7.15m,梁截面积600mm×1200mm。

附件详情

  • 1. 项目概要 1
  • 1.1. 基本说明 1
  • 1.2. 高大模板 方案编制 的主要依据 1
  • 2. 高大模板设计 2
  • 2.1. 模板系统布置方案 2
  • 2.2. 模板搭设方案 2
  • 2.3. 模板体系布置及用料的其他要求 4
  • 3.砼浇筑 5
  • 3.1 施工分段 5
  • 3.2 施工顺序 5
  • 3.3 浇筑方案 6
  • 3.4 混凝土初凝时间计算 7
  • 3.5 防水混凝土 7
  • 3.6 混凝土运输及输送 8
  • 3.7 混凝土浇筑及振捣 9
  • 3.8 防水混凝土施工保证措施 11
  • 3.9 混凝土养护及试件 12
  • 4.模板安装 13
  • 4.1 顶板、中板模板安装 13
  • 4.2 底板梁模板安装 14
  • 4.3 侧墙模安装 14
  • 4.4 转角模板安装 15
  • 4.5 柱模板安装 16
  • 4.6 楼梯模板安装 17
  • 4.7 施工缝模板安装 17
  • 5. 模板拆除施工要求 19
  • 5.1. 模板拆除的时间 19
  • 5.2. 模板的拆除顺序和方法 19
  • 5.3. 支顶、模具料的搬运 20
  • 5.4. 拆除模板的钢管 20
  • 6. 模板安装、拆除的安全措施 21
  • 6.1 模板安装安全措施 21
  • 6.2. 拆模安全技术要求 21
  • 7. 人员、机械设备及材料投入计划 22
  • 7.1 劳动力一览表 22
  • 7.2 机械设备一览表 22
  • 7.3 材料投入计划 23
  • 8. 工期计划及保证措施 24
  • 8.1 工期计划 24
  • 8.2 工期保证措施 24
  • 9. 模板施工技术措施 24
  • 10. 防止模板支撑系统失稳措施 26
  • 11. 质量保证措施 26
  • 12. 安全技术措施 27
  • 12.1. 搭设高支模架作业的要求 27
  • 12.2. 其它安全技术措施要求 28
  • 13. 监测控制措施 29
  • 13.1 垂直检测 29
  • 13.2 沉降监测 29
  • 13.3 监测频率 30
  • 14. 危险源 30
  • 15. 安全事故应急预案 30
  • 15.1 应急救援机构 30
  • 15.2 应急救援机构各部门职责 31
  • 15.3 应急处理程序 32
  • 15.4 高处坠落的应急措施 32
  • 15.5 落物打击伤害事故的应急措施 33
  • 15.6 支架坍塌事故的应急措施 34
  • 15.7 机械伤害、触电、中暑等事故的应急措施 35
  • 15.8 应急救援准备 36
  • 16. 计算书 38
  • 16.1 中板(400MM)楼板模板计算书 38
  • 16.2 顶板(800MM)楼板模板计算书 45
  • 16.3 600MM×1200MM梁底支撑系统计算书 52
  • 16.4 600MM×1200MM梁侧模板计算书 60
  • 16.5 600MM×1200MM梁底模板计算书 66
  • 16.6 1000MM×2000MM梁支撑系统计算书 71
  • 16.7 1000MM×2000MM梁侧模板计算书 78
  • 16.8 抗冲切验算 85
  • 16.9 侧墙模板计算 86
  • 16.10 中柱模板计算 90

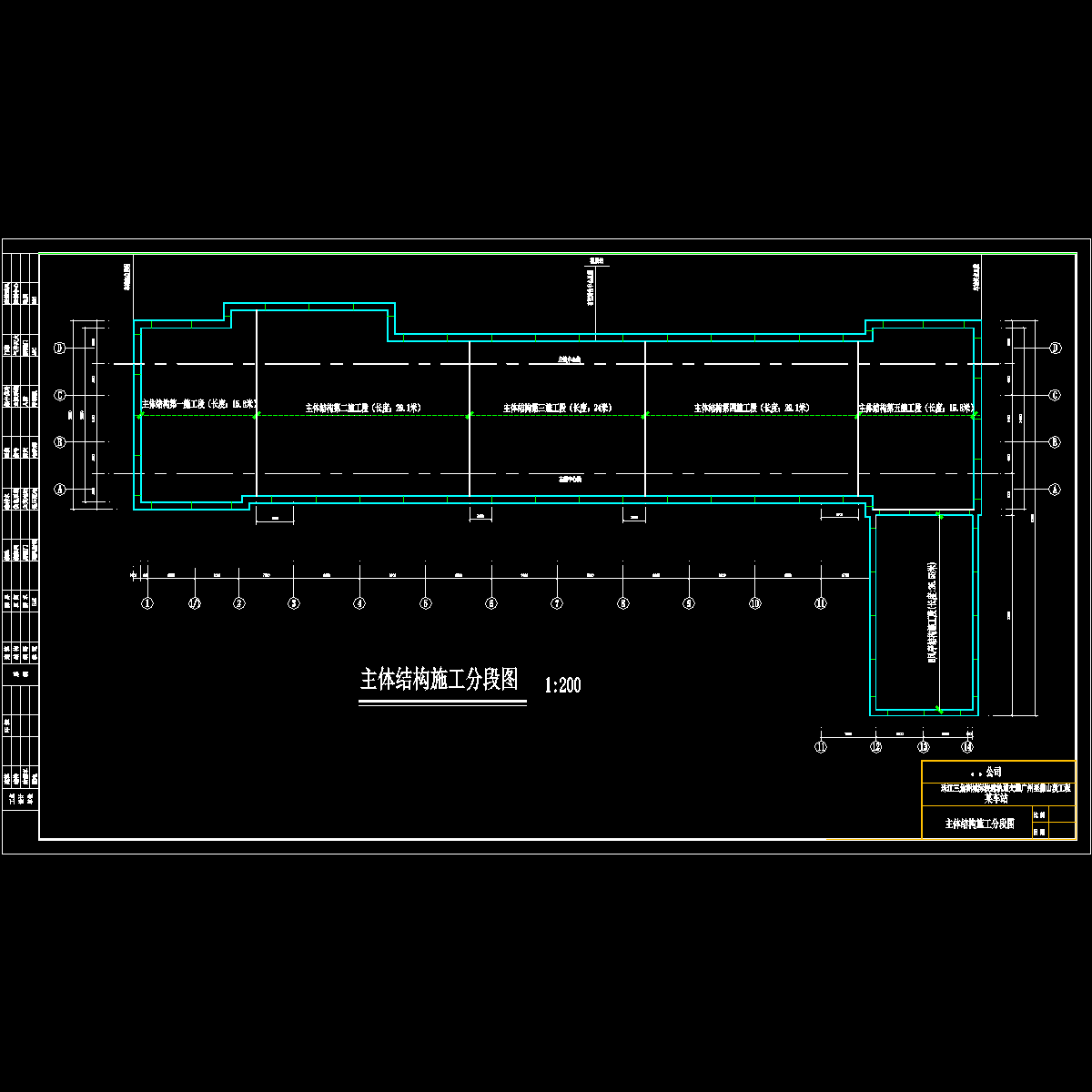

  • 附图1:〖某车站〗主体结构施工分段图
  • 附图2:〖某车站〗主体结构施工 进度计划
  • 附图3:主体结构负二层板 平面布置图
  • 附图4:主体结构负二层板模板支顶平面布置图(一)
  • 附图5:主体结构负二层板模板支顶平面布置图(二)
  • 附图6:主体结构负二层板模板支顶平面布置图(三)
  • 附图7:主体结构负二层板模板支顶平面布置图(四)
  • 附图8:主体结构负一层板平面布置图
  • 附图9:主体结构负一层板模板支顶平面布置图(一)
  • 附图10:主体结构负一层板模板支顶平面布置图(二)
  • 附图11:主体结构负一层板模板支顶平面布置图(三)
  • 附图12:主体结构负一层板模板支顶平面布置图(四)
  • 附图13:主体结构顶板平面布置图
  • 附图14:主体结构顶板模板支顶平面布置图(一)
  • 附图15:主体结构顶板模板支顶平面布置图(二)
  • 附图16:主体结构顶板模板支顶平面布置图(三)
  • 附图17:主体结构顶板模板支顶平面布置图(四)
  • 附图18:主体结构砼浇筑流向图
  • 附图19:1-1剖面图
  • 附图20:2-2剖面图
  • 附图21:3-3剖面图
  • 附图22:监测点设置大样图

附件详情

本方案主要针对中板、顶板及其纵梁的顶架及模板进行专项设计及控制管理。 本方案计算书部分是采用中国建筑科学研究院建筑工程软件研究所生产的PKPM计算软件计算。 顶板采用18㎜厚1830×915优质建筑大夹板。负一层、负二层部分采用满堂红门式架支顶,顶板支顶采用满堂红钢管支顶 …… 计算书:
中板(400MM)楼板模板计算书 :计算的脚手架搭设高度为7.2米,门架型号采用MF1219,钢材采用Q235。
顶板(800MM)楼板模板计算书: 模板支架搭设高度为4.7米,搭设尺寸为:立杆的纵距 b=0.70米,立杆的横距 l=0.80米,立杆的步距 h=1.50米。
600MM×1200MM梁底支撑系统计算书:模板支架搭设高度为7.2米,基本尺寸为:梁截面 B×D=600mm×1200mm,梁支撑立杆的横距(跨度方向) l=0.90米,立杆的步距 h=1.50米,
600MM×1200MM梁侧模板计算书:计算断面宽度600mm,高度1200mm,两侧楼板高度400mm。
模板面板采用普通胶合板。
600MM×1200MM梁底模板计算书 66
000MM×2000MM梁支撑系统计算书 71
1000MM×2000MM梁侧模板计算书 78
抗冲切验算 85
侧墙模板计算 86
中柱模板计算 90
……
附图:
结构施工分段图 结构施工进度计划 模板支顶平面布置图
主体结构砼浇筑流向图 剖面图 监测点设置大样图
……
约90页
