高层酒店高大模板支立施工方案

附件详情

总建筑面积S=37716.0m2。其中地下部分建筑面积=7350m2，地上部分建筑面积S=30366m2。地上19层、地下一层。建筑设计结构形式为框架剪力墙结构。

工程结构为钢筋混凝土框剪结构，设计使用年限100年，抗震设防烈度七度。

施工顺序：一层结构混凝土浇筑→二层顶板（三层结构平面）模板支撑搭设→二层柱模板支立→二层柱混凝土浇筑→三层结构平面梁板模板支立→三层结构平面梁、板钢筋绑扎→三层结构平面梁、板混凝土浇筑。

每层结构模板支撑均采用钢管搭设，钢管连接均用铸铁扣件连接。承重横杆和立杆连接采用双扣件。各梁底均按照计算书设置承重立杆（除梁底二侧立杆外增加的承重立杆）。梁底横杆与立杆连接均设置双扣件连接。
主梁模板采用18厚机制多层板作面板，梁底设方木作围檩，梁侧模设方木作内围檩、方木作外围檩，梁底除二侧立杆外另增加承重立杆，增
加的承重立杆必须按照1.5m步距设纵横向的横杆与整体支撑连接。梁侧设对拉螺栓。
次梁模板采用18厚机制多层板作面板，梁底设方木作围檩，梁侧模设方木作内围檩、方木作外围檩。梁侧设对拉螺栓。
现浇板模板采用18厚机制多层板作面板，板底设方木支撑，方木支撑搁置在钢管横杆上。
该项目局部共享空间的梁板模板支撑高度较高，最大部位达到12m，施工设计采用钢管搭设模板支撑，钢管纵横向间距为800mm，步距为1.5m。按照规范设置竖向剪刀撑和水平剪刀撑。支撑底部为钢筋混凝土地下室底板，不需要进行支撑基础强度验算。在梁底按照计算结构还设置承重立杆，具体做法见附图。
高支模
..........................

主体结构模板支撑布置平面图.dwg

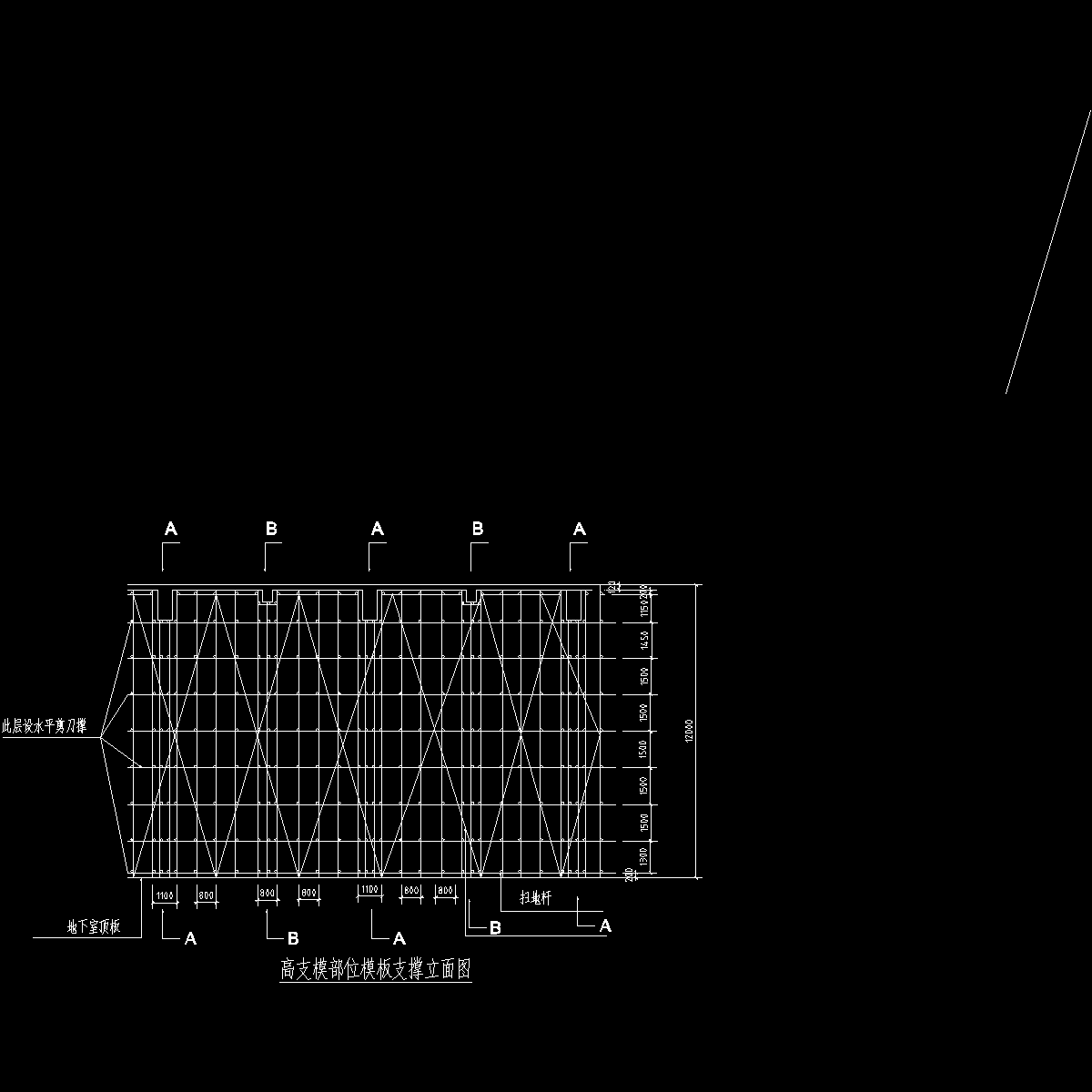

主体结构顶板模板支撑立面图.dwg
共享空间主梁模板支立详图.dwg
共享空间次梁模板支立详图.dwg
共80余页
