24636平米2层制剂车间净化空调设计施工大样图

附件详情

一、项目概要：
四川乐山市一多层工业建筑，建筑面积24636.6平方米。设计范围包括综合制剂车间洁净区净化空调设计；配电室、纯水制备间、冷冻、循环水泵房等的机械通风设计；以及消防排烟设计....
二、设计内容：
1、空调系统

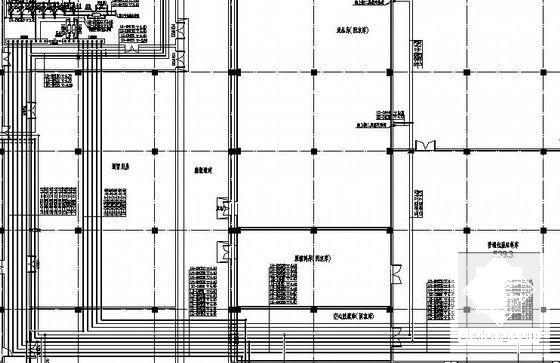

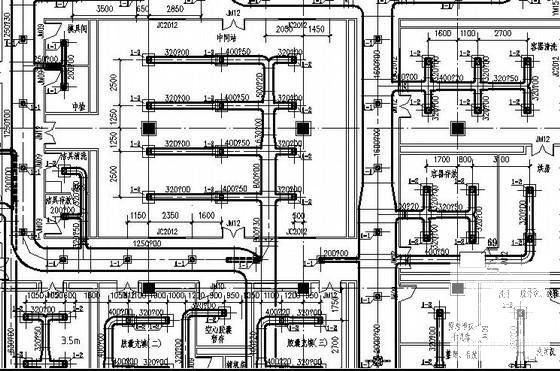

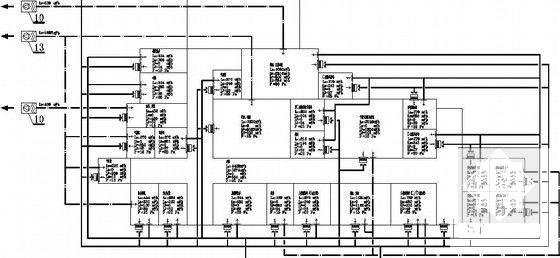

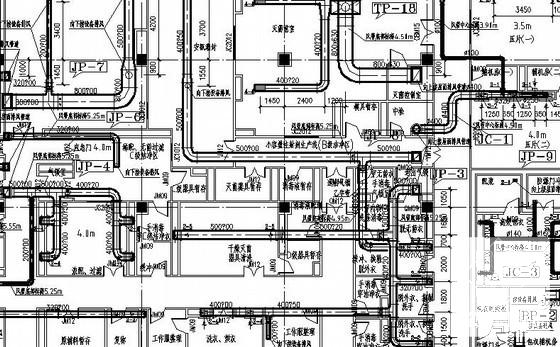

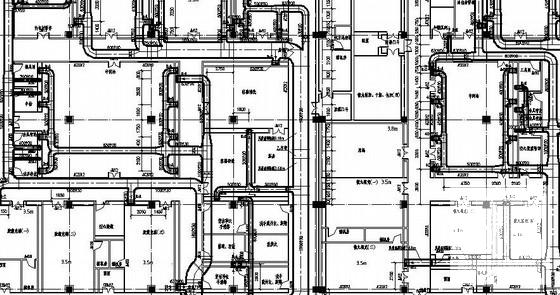

（1）洁净区净化空调均采用全空气系统，且全年定风量运行。洁净分区，A级区气流组织设计为单相流，回风采用周边侧墙下部回风方式；B、C、D级洁净区气流组织设计为非单相流，采用高效过滤器带扩散板顶送，房间下侧回（排）风方式...
（2）洁净区室内正压严格按GMP要求设计，必要时相同洁净度级别的不同功能区域（操作间）之间也应当保持适当的压差梯度。
（3）舒适性空调采用吊顶式空调器，水管接设备处均设置二通调节阀......
2、空调水系统及冷、热源方式
(1)夏季净化空调系统设计冷量2915kW，舒适性空调系统设计冷量157kW，空调冷源均采用7～12℃冷冻水，由置于一层冷冻机房的水冷螺杆冷水机组提供。
（2）冬季净化空调系统热源均由热力站提供...
（3）空调及工艺用冷水系统采用一次泵定流量系统，水系统的定压补水采用膨胀水箱的方式。
3、通风设计：
配电室,热力站设机械排风系统，气流组织设计为机械进风,机械排风，换气次数10~15次/时；纯化水站,注射用水站,冷冻、循环水泵房等设机械排风系统，气流组织设计为机械进风、机械排风，换气次数6~10次/时。设有机械排烟系统、消防补风系统。排烟系统的排烟口设置于顶棚上......

，图纸共45张。
