行政办公建筑空调及通风系统设计施工图纸

  • 图纸设计深度:施工图
  • 参考图纸:15张

附件详情

一、项目概要:
工程建筑高度为20.90米。建筑面积为6522m2,地上共5层,均为办公建筑...
二、空调系统:
1.该项目办公用房均设置变冷媒流量空调系统。
2.该项目空调新风系统采用全热交换器,全热交换器热回收效率大于65%...
三、通风系统:
1.该项目各功能房间及走道均采用可开启外窗的自然排烟方式,可开启面积大于排烟面积的2%。
2.公共卫生间设置机械排风系统,通风换气次数按大于10次/小时计算...

图纸共15张。

暖通水管平面图

空调系统流程图

冷媒管平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

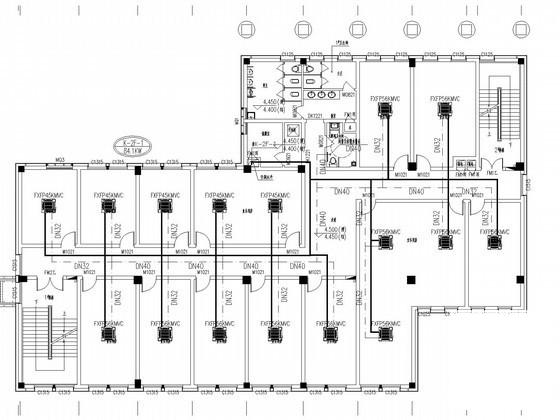

  • 办公建筑通风 - 1
    办公建筑通风 - 1

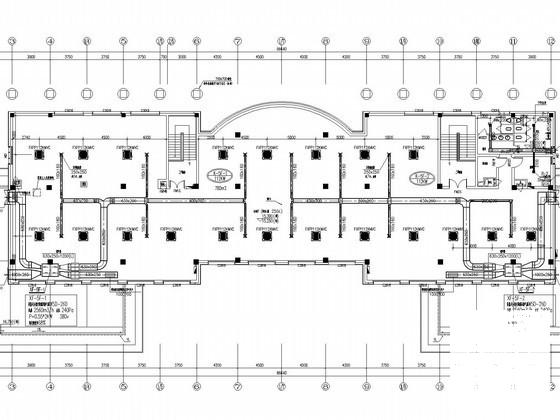

  • 办公建筑通风 - 2
    办公建筑通风 - 2

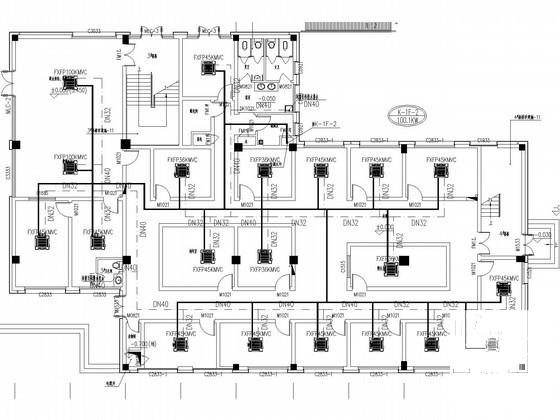

  • 办公建筑通风 - 3
    办公建筑通风 - 3

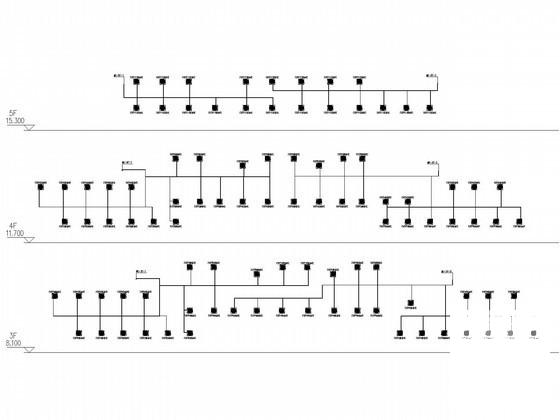

  • 办公建筑通风 - 4
    办公建筑通风 - 4
以上是部分截图,请下载附件后查看完整高清内容
办公建筑通风下载
