16层办公行政楼空调通风系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 参考图纸:11张

附件详情

一、项目概要:
该项目地下两层,地上16层,为一行政办公楼...
二、冷热源:
冷热源由酒店冷冻机房经室外管沟引入...
三、空调系统:
1.系统采用两管同程式。
2.大厅、多功能厅采用一次回风的全空气系统。办公、会议等小房间采用风机盘管加新风的空调形式...
四、通风系统:
1.公共卫生间、会议、办公内小卫生间设计排气扇排风。
2.地下汽车库设计机械排风,排风量按6次换气...

图纸共20张。

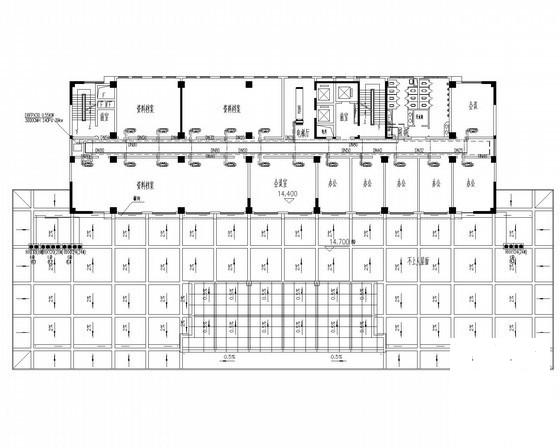

空调水管平面

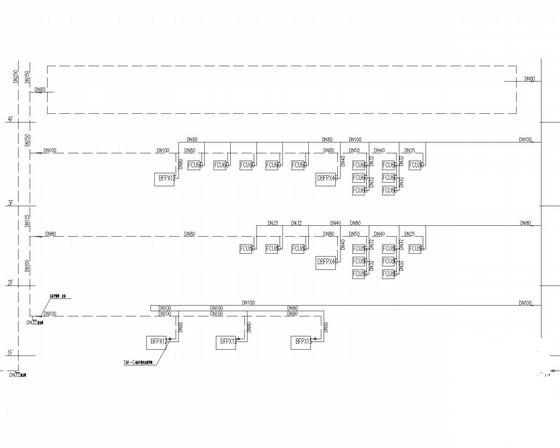

空调水系统图

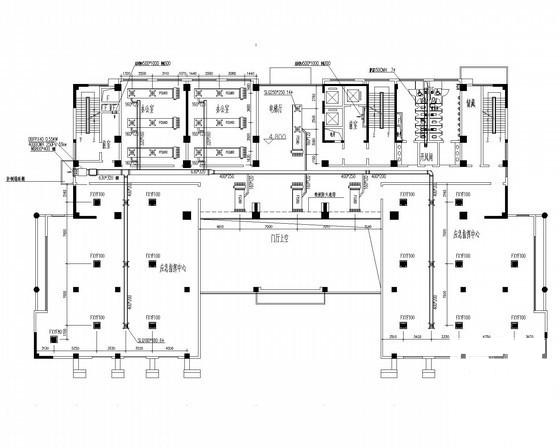

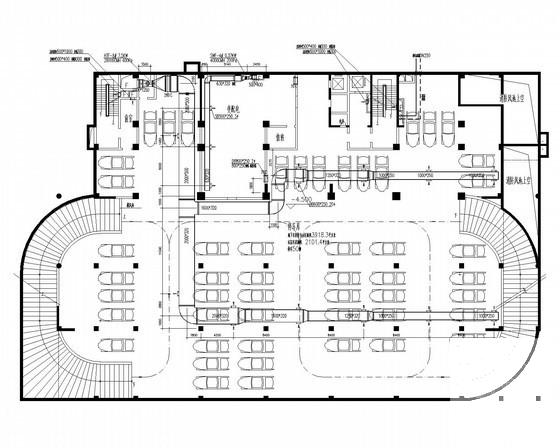

通风平面图
