体育中心游泳馆采暖通风设计施工图纸

附件详情

一、项目概要：体育中心由体育馆、体育场以及游泳馆组成，游泳馆总面积20627m2，冷负荷指标为0.303kW/m2，热负荷指标为0.534kW/m2。空调冷热源集中设置在体育场附近的能源中心，通过管道送至各建筑物内。冷冻水的供回温度为7/12℃;热水供回水温度为60/50℃......
二、设计内容

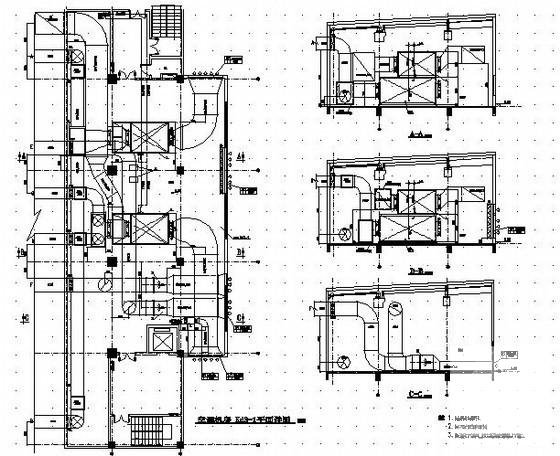

1、空调风系统：
（1）游泳池、跳水池、戏水池、训练池及路上训练、观众休息均采用全空气低速风管系统；各区域均配置全热回收装置。游泳池观众区采用座椅送风(每个送风口送风量为

45~50m3/h)；跳水池观众区采用上送风；戏水池、陆上训练采用上送风、下侧回风气流组织方式；训练池采用上送风、上回风气流组织方式；观众休息采用座椅送风......
（2）各种休息室、办公等采用风机盘管加新风系统。气流组织采用上送上回方式。
（3）消防控制及安保采用VRV变频变冷媒空调系统。可以随时独立运行、使用。
2、空调水系统：
空调水系统设计为闭式两管制二次泵水系统，采用二管制异程式循环，末端设置动态平衡电动控制阀，空调水系统定压采用气压罐定压方式......
3、采暖系统：

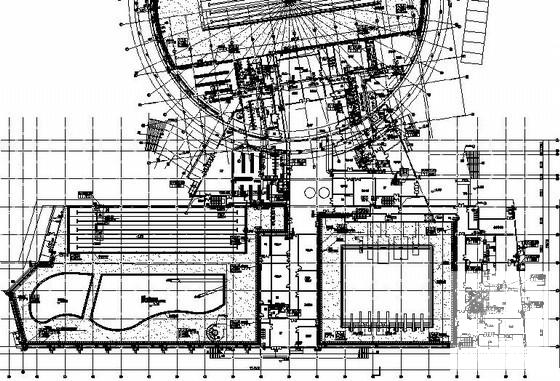

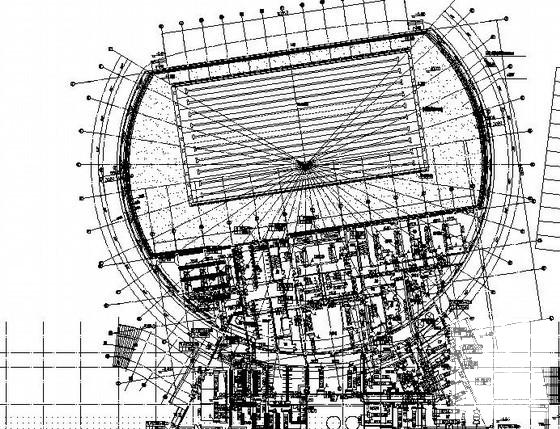

分别于游泳池、跳水池及戏水池设置三个异程回路，采用异程双管下供下回供热方式(供回水管布置于预设管沟中)。散热器连接方式采用同侧上供下回方式；分集水器组用于地板辐射采暖......

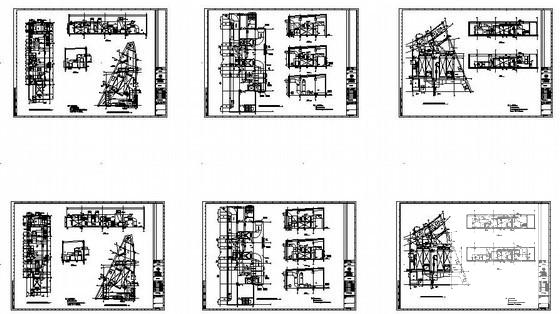

，图纸共计14张。
