铸造车间采暖通风设计CAD施工图纸
- 附件设计说明：有
- 建筑类别：工业建筑
- 建筑设计面积：56605.48平方米平方米
- 图纸设计深度：施工图
- 参考图纸：20张以下张
- 设计年代：近代
- 设计内容：通风,采暖
- 冷热源：市政热网
- 采暖系统：散热器供暖
- 项目所在地：黑龙江
附件详情
- 资料目录
- 设计施工总说明及主要设备材料表
- 车间采暖系统图
- 生活间采暖平面及系统图
- 生活间通风平面图
- 铸造车间采暖平面图
- 铸造车间屋顶通风平面图
附件详情
该项目为大型铸造车间采暖、通风设计。
采暖热媒采用85~60℃热水，由厂区热力管网供给
厂房采暖系统采用上供上回单管同程式；生活间、水泵房采暖系统采用上供上回双管同程式。
散热设备采用SQGZ609型和SQGZ616型钢管柱型散热器
铸造车间熔炼室设计全面通风，换气次数为不小于5次/h
水泵房采暖系统图

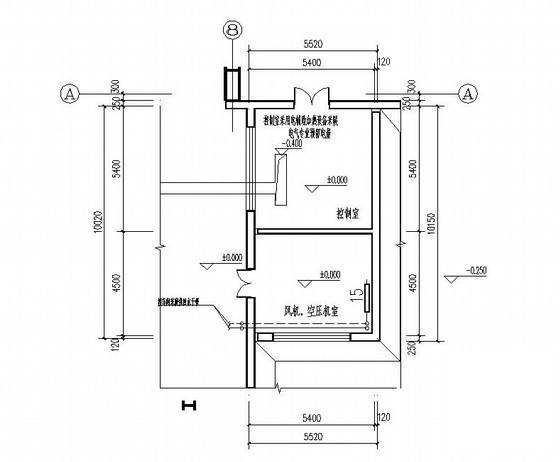

热处理控制室采暖平面图

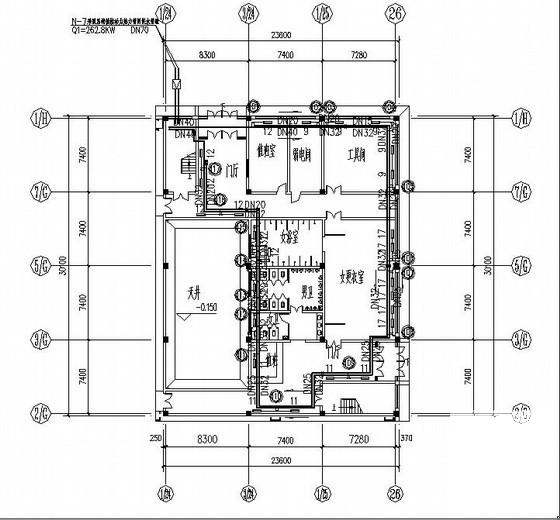

1号生活间一层采暖平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-12-30
- 评论次数：0
- 浏览次数：0
- 文件大小：1.34 MB
- 收藏次数：0
-
文件名称：
附件-995858589050596878566.rar
