]体育中心游泳馆采暖通风设计CAD施工图纸(水系统流程图)

  • 附件设计说明:有
  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:20627平方米
  • 图纸设计深度:施工图
  • 参考图纸:14张
  • 设计年代:近代
  • 设计内容:通风,采暖,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 采暖系统:散热器供暖,热水辐射
  • 水系统:复式泵,变流量,双管制,闭式
  • 送风方式:散流器送风,旋流风口送风
  • 节点大样:空气处理机组
  • 项目所在地:江苏

附件详情

  • 设计施工说明
  • 主要设备材料表
  • 空调系统 平面布置图
  • 通风系统平面布置图
  • 采暖系统平面布置图
  • 空调及采暖末端水系统流程图
  • 空调通风机房详图
  • 系统施工图

附件详情

一、项目概要:体育中心由体育馆、体育场以及游泳馆组成,游泳馆总面积20627m2,冷负荷指标为0.303kW/m2,热负荷指标为0.534kW/m2。空调冷热源集中设置在体育场附近的能源中心,通过管道送至各建筑物内。冷冻水的供回温度为7/12℃;热水供回水温度为60/50℃......
二、设计内容
1、空调风系统:
(1)游泳池、跳水池、戏水池、训练池及路上训练、观众休息均采用全空气低速风管系统;各区域均配置全热回收装置。游泳池观众区采用座椅送风(每个送风口送风量为

45~50m3/h);跳水池观众区采用上送风;戏水池、陆上训练采用上送风、下侧回风气流组织方式;训练池采用上送风、上回风气流组织方式;观众休息采用座椅送风......
(2)各种休息室、办公等采用风机盘管加新风系统。气流组织采用上送上回方式。
(3)消防控制及安保采用VRV变频变冷媒空调系统。可以随时独立运行、使用。
2、空调水系统:
空调水系统设计为闭式两管制二次泵水系统,采用二管制异程式循环,末端设置动态平衡电动控制阀,空调水系统定压采用气压罐定压方式......
3、采暖系统:
分别于游泳池、跳水池及戏水池设置三个异程回路,采用异程双管下供下回供热方式(供回水管布置于预设管沟中)。散热器连接方式采用同侧上供下回方式;分集水器组用于地板辐射采暖......

,图纸共计14张。

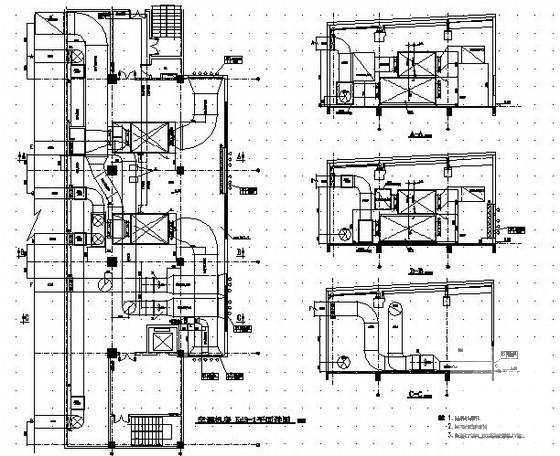

空调机房平面布置图

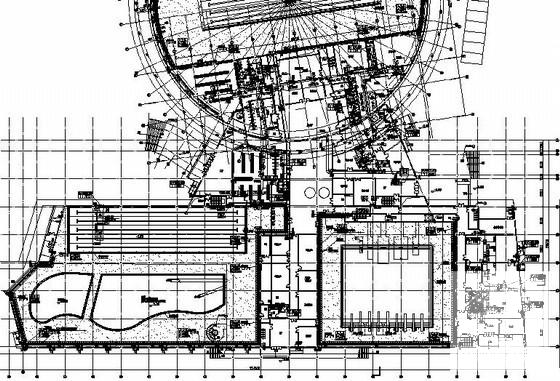

采暖通风平面布置图

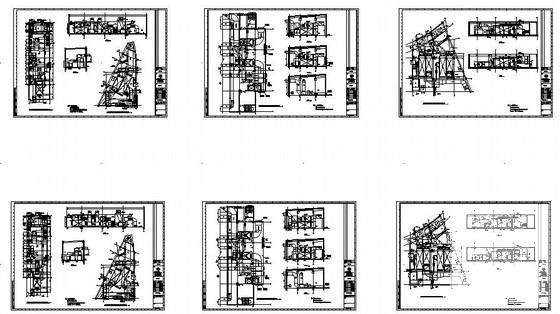

系统施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • ]体育中心游泳馆采暖通风设计CAD施工图纸(水系统流程图) - 1
    第 1 张图
  • ]体育中心游泳馆采暖通风设计CAD施工图纸(水系统流程图) - 2
    第 2 张图
  • ]体育中心游泳馆采暖通风设计CAD施工图纸(水系统流程图) - 3
    第 3 张图
  • ]体育中心游泳馆采暖通风设计CAD施工图纸(水系统流程图) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
