主要文件为: 1、承台土方挖方案 2、三期土方开挖方案(包含回填土) 3、塌方处理方案 4、附图:护坡处理图

(一)、设计概况:
项目总占地面积为67164.1平方米,拟建建筑为多栋18~28层高层建筑。基础为预应力管桩基,地下室底板及承台落于淤泥层。
(二)、现场情况:
现场场地北高南低,分北区(全埋地下室部分)和南区(半埋地下室部分)来叙述,北区临时工棚,场地标高为4.3m左右,现正在逐步拆除。该项目东侧有些简易临时房屋,场地标高均为3.0m左右;南区为低洼菜地和养猪场,地质较差,基本上是淤泥,且地表水较多,标高大约为2.6m左右,东侧为630公交车临时总站(属该项目红线内用地)。该项目中部东侧有一栋福中福的烂尾楼,烂尾楼至我方用地红线距离约为10m左右。


七、主要施工方案和方法
(一)、主要工艺流程:
1、北区→南区→ 市政道路
2、铺临时道路→第一次土方开挖(即南区挖至 0.75m;北区挖至-1.7m。)→回填600厚石粉→用毛石铺基坑道路→第二次土方开挖(南区挖至-0.7m;北区挖至-3.2m。)→施打预应力砼管桩→挖群楼承台、地梁土方。
3、测量放线→土方开挖→临时道路修筑→坡顶挡水线、排水明沟砌筑,边坡挂网浇筑砼→石粉换填、压实→基底排水沟、集水井开挖→砖砌排水沟、集水井。
(二)、施工测量
(1)备足小木桩、白线、白灰、铁钉供测量放线现场控制使用。
(2)现场设测量工长一名,全面负责测量工作,测量控制员三名,辅助工三人,分别跟踪划定的开挖区域,随时检查开挖标高,打小木桩或撒白灰设置标高控制标志,确保挖掘机按标高正确开挖,边坡坡度按施工方案规定的坡度进行控制,并随时注意边坡的沉降、位移等变形观测。
(3)各控制点桩、轴线桩、水准点桩等应事先引出基坑及开挖机械活动范围以外,并做好标识,设置保护措施,派专人经常检查看护。
(4)土方开挖前应根据施工图纸进行测量放线工作,在基坑开挖上下口撒出白灰线。开挖下口边线距离地下室外轮角线距离为2.0M,设置排水明沟及留置工作面。



2

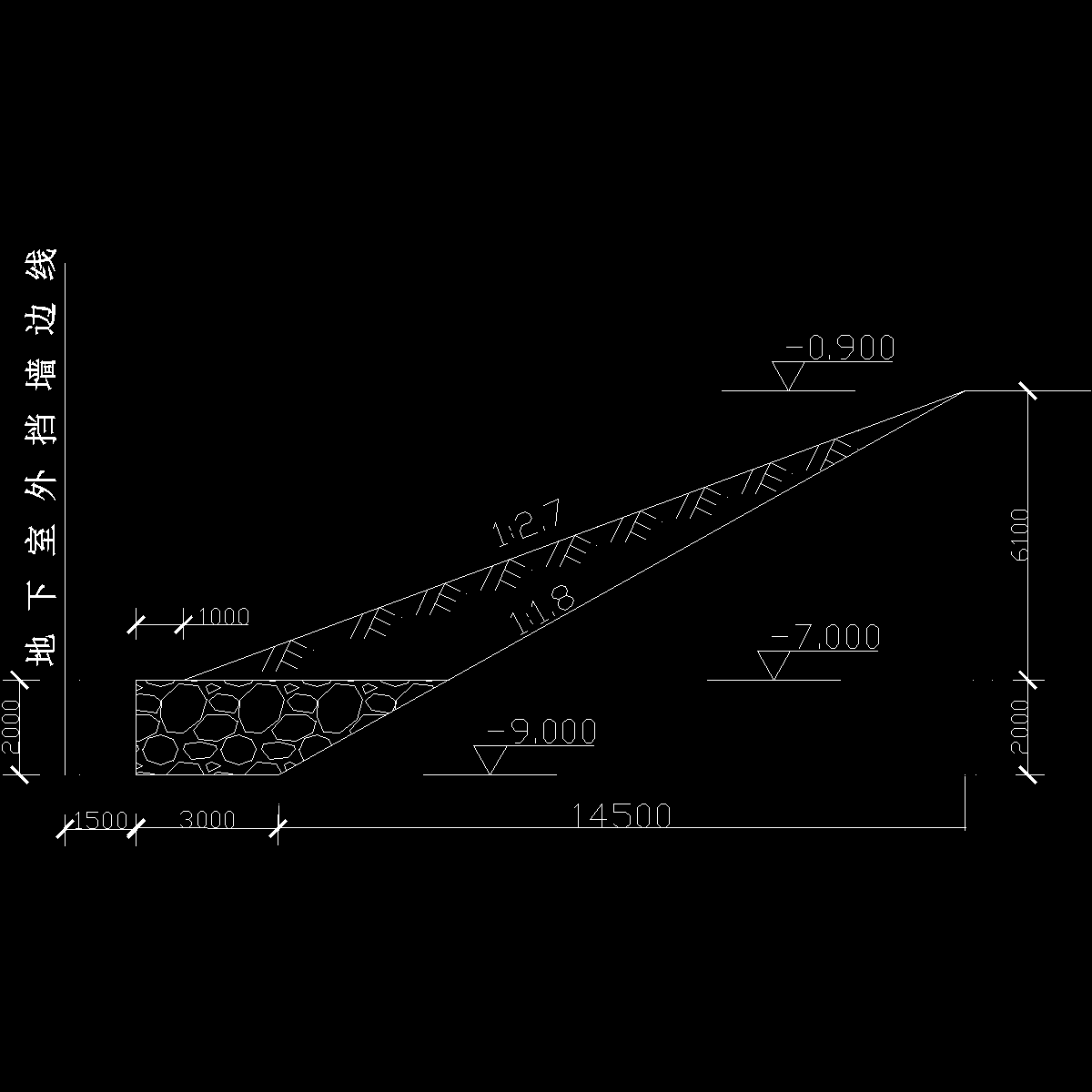

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
