机场门卫室电气施工图纸

  • 建筑类别:办公
  • 建筑高度类型:单层建筑
  • 建筑设计面积:20.22平方米
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:重庆
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:综合布线系统,通信系统,有线电视和卫星接收系统,其它

该附件为重庆某机场门卫室 电气施工图

概况:
该项目为重庆某机场建设工程—大门及门卫值班室,位于机场航站区内。总面积约为20.22平米,地上共1层,建筑高度约为3.6米。
该项目电源由机场中心变电站低压配电室引正常市电段来一路380V/220V电源,采用铠装电缆经总图上的已经建成的供电管网再埋地引入该项目。供电电压220/380V,三相四线制使用电压220V、380V 。

设计范围:
电力配电系统;照明、插座系统;建筑物防雷、接地及安全防护;
综合布线系统;有线电视系统。

部分图纸摘录:

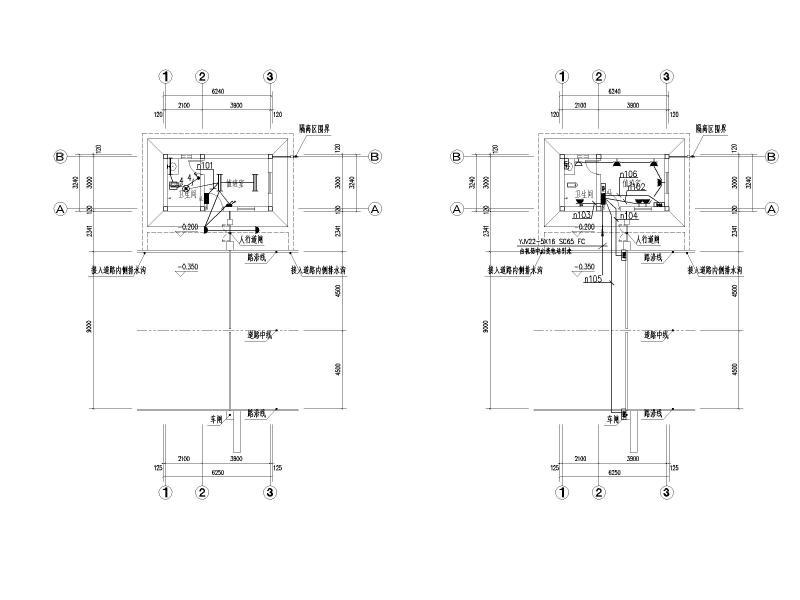

照明、插座平面图

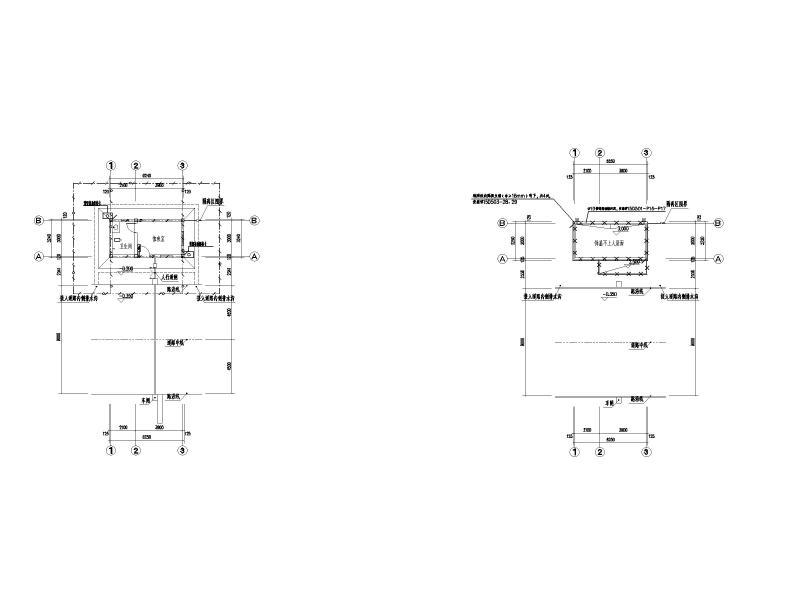

防雷接地平面图

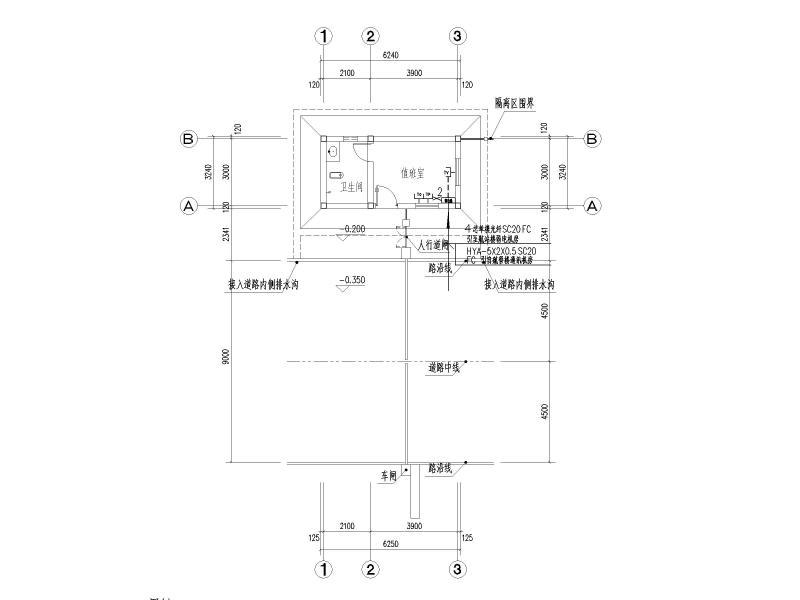

弱电平面图

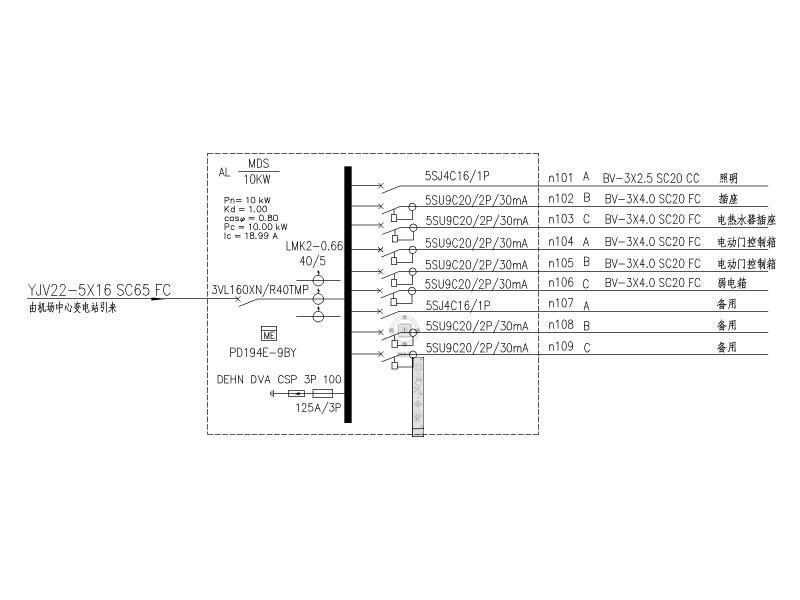

配电箱系统图
有线电视系统图
语音数据系统图
