住宅小区垃圾房及门卫室电气施工图纸

  • 建筑类别:办公,工业建筑
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 负荷等级:三级
  • 接地方式:TN-C-S
  • 项目所在地:青海
  • 强电设计:供配电系统,电气照明,其它

该附件为青海住宅小区垃圾房及门卫室电气图纸。

概况:
该项目为青海住宅小区垃圾房及门卫室。
门卫一电源由社区公建引来;门卫二电源由L3号楼商铺电表箱引来;门卫三电源由M3号楼商铺电表箱引来。供电电压为220/380V;使用电压:照明为单相220V,电动门为三相380V。

设计范围:
照明系统;配电系统;接地系统。

部分图纸摘录:

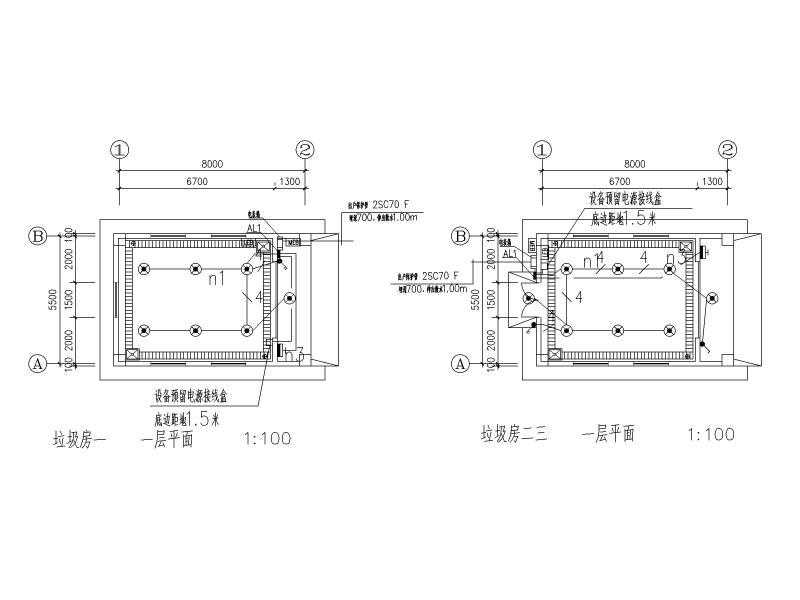

垃圾房电气平面图

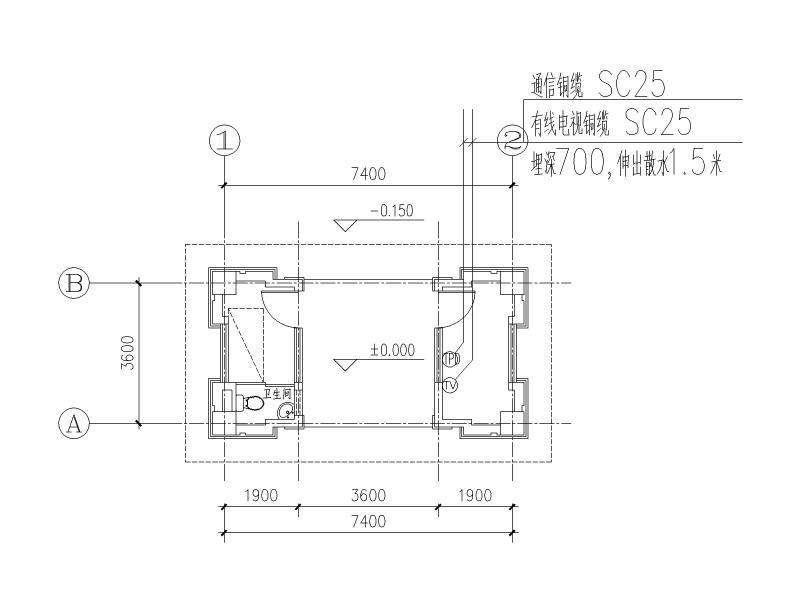

门卫弱电平面图

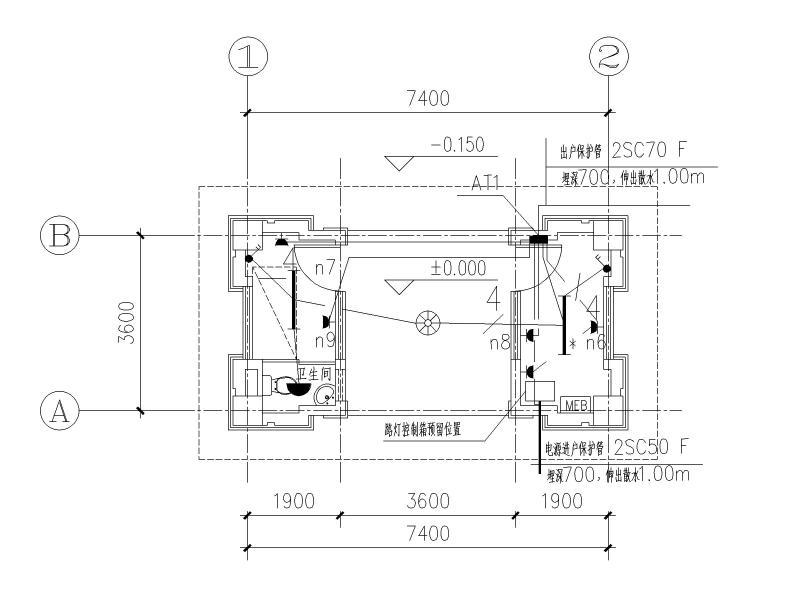

门卫照明平面图

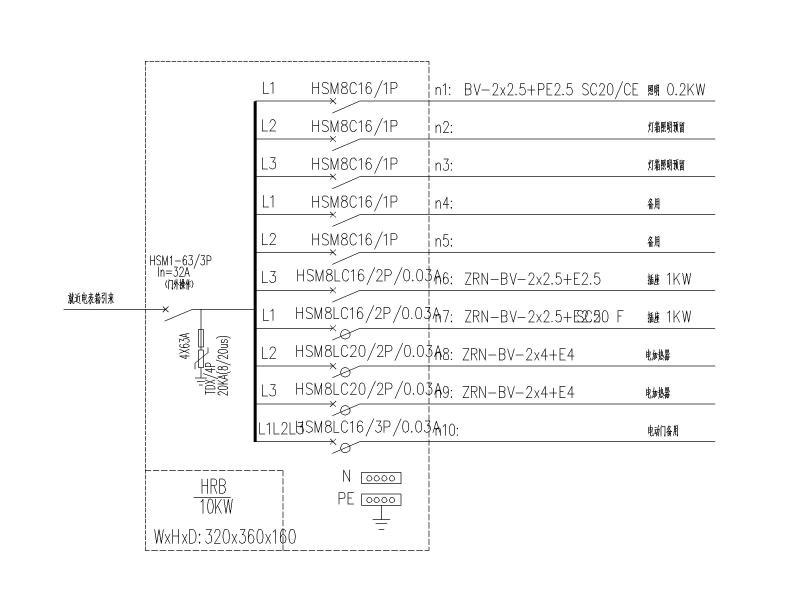

配电系统图

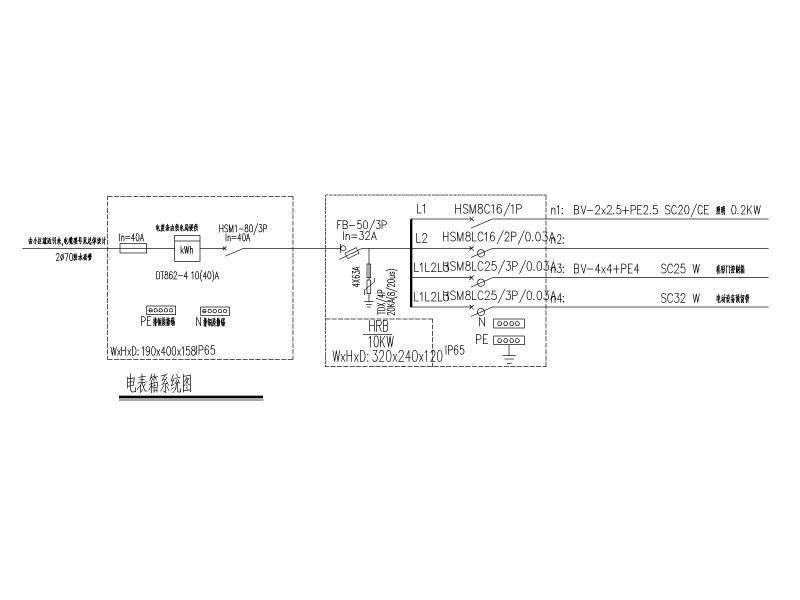

电表箱系统图



以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 小区门卫室施工图 - 1
    小区门卫室施工图 - 1
  • 小区门卫室施工图 - 2
    小区门卫室施工图 - 2
  • 小区门卫室施工图 - 3
    小区门卫室施工图 - 3
  • 小区门卫室施工图 - 4
    小区门卫室施工图 - 4
  • 小区门卫室施工图 - 5
    小区门卫室施工图 - 5
以上是部分截图,请下载附件后查看完整高清内容
