工业厂区大门门卫室电气设计施工图纸

  • 建筑类别:工业建筑
  • 参考图纸:2张
  • 强电 设计:低压配电,电气照明,建筑物防雷
  • 弱电设计:通信系统,有线电视和卫星接收系统

附件详情

  • 一、设计说明

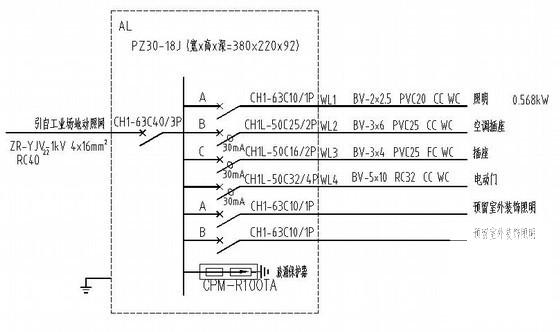

  • 二、配电系统图

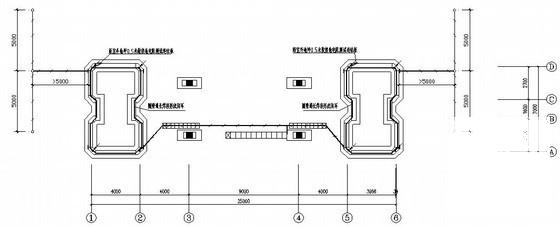

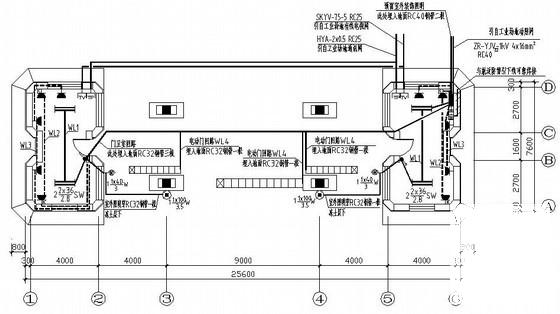

  • 三、电气平面图

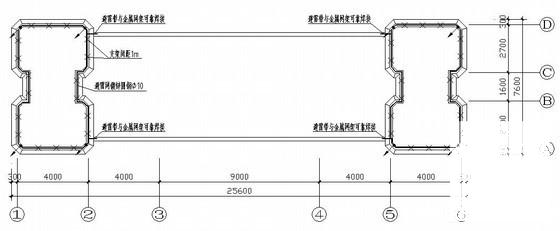

  • 四、 防雷接地 平面图

附件详情

该项目是某工业厂区大门门卫室,设计包含配电、照明、插座动力、有线电视、通讯系统等。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 厂区大门设计图纸 - 1
    厂区大门设计图纸 - 1
  • 厂区大门设计图纸 - 2
    厂区大门设计图纸 - 2
  • 厂区大门设计图纸 - 3
    厂区大门设计图纸 - 3
  • 厂区大门设计图纸 - 4
    厂区大门设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
