2层小区门卫室配电房及物业用房电气施工图纸

搜索更多资源
  • 建筑类别：办公,其他
  • 建筑高度类型：单层建筑,多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：1044平方米
  • 建筑地上层数：1/2层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 节点大样：防雷接地
  • 负荷等级：三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：江苏
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它

该附件为江苏某住宅小区门卫室、配电房及物业管理用房电气图纸。

概况：
本项目为江苏某住宅小区门卫室、配电房及物业管理用房。
该项目照明电源由室外公变低压电缆直埋引入供电电压为380/220电缆进线处穿钢管保护，埋深-0.8米，电度表箱下设人孔井长700宽500深500，上盖定型水泥盖板。
室外用水量等于25L/s，消防用电属三级用电负荷。

设计范围：
配电系统；照明系统；防雷接地系统等。

部分图纸摘录：

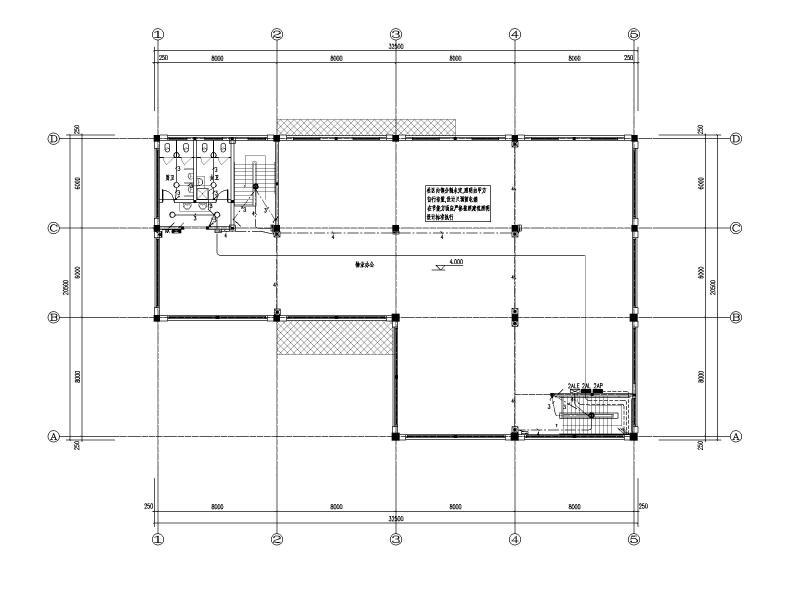

照明平面图

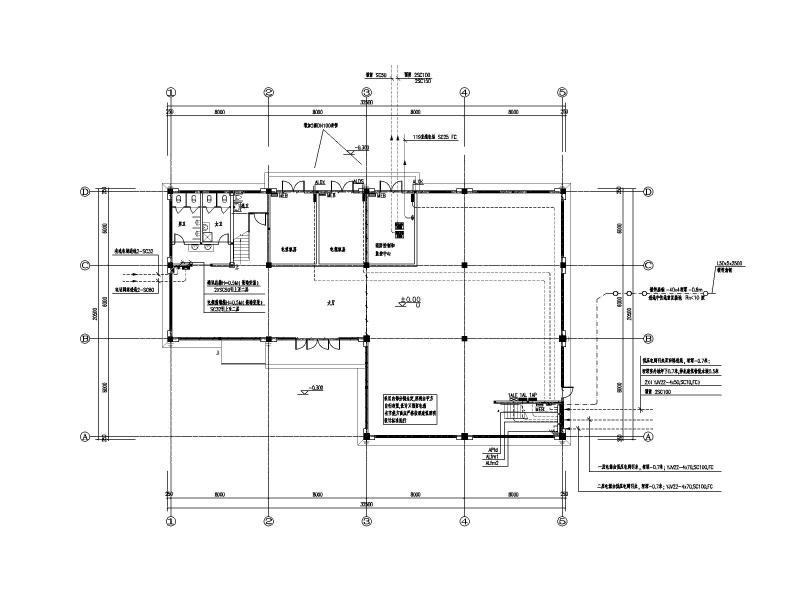

干线及接地平面图

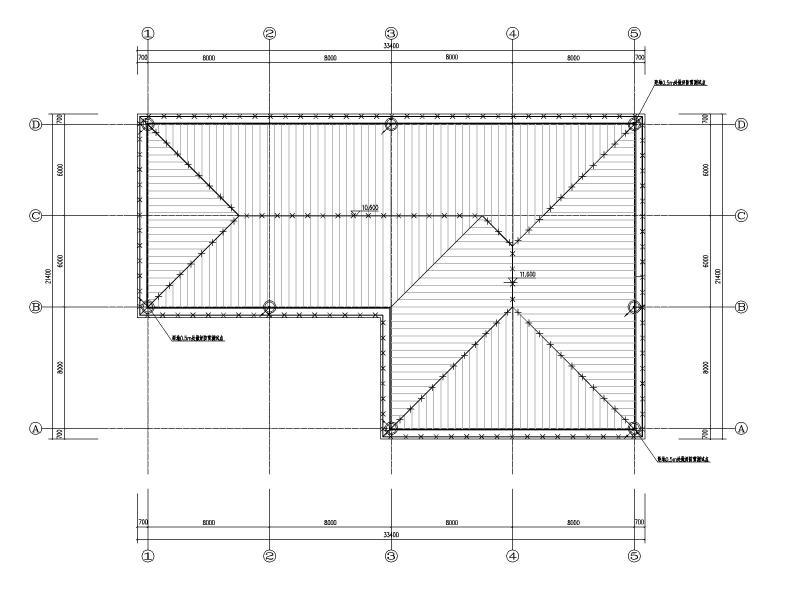

防雷平面图

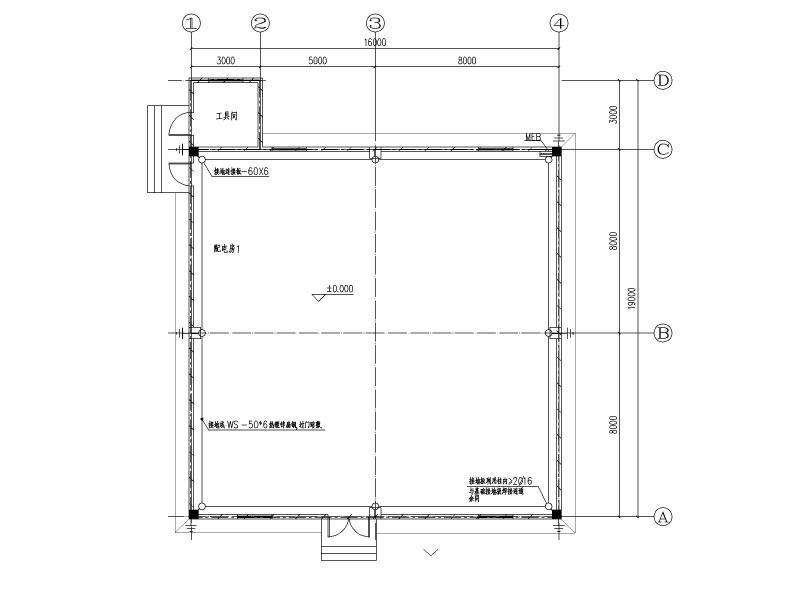

接地平面图

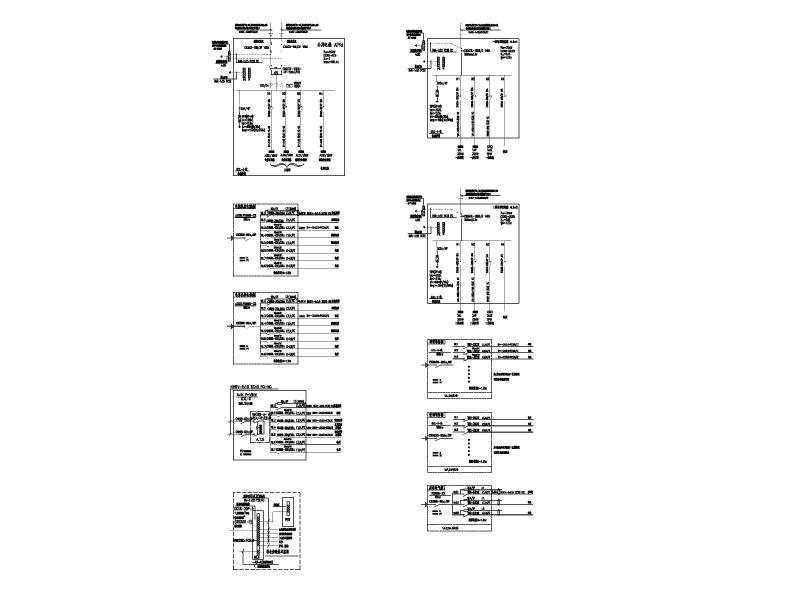

强电系统图

防雷引下线做法示意图



以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
  • 小区门卫室施工图 - 1
    小区门卫室施工图 - 1
  • 小区门卫室施工图 - 2
    小区门卫室施工图 - 2
  • 小区门卫室施工图 - 3
    小区门卫室施工图 - 3
  • 小区门卫室施工图 - 4
    小区门卫室施工图 - 4
  • 小区门卫室施工图 - 5
    小区门卫室施工图 - 5
  • 小区门卫室施工图 - 6
    小区门卫室施工图 - 6
以上是部分截图，请下载附件后查看完整高清内容
