海小区服务用房电气施工图纸[门卫室垃圾房]

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 负荷等级:三级
  • 接地方式:TT
  • 项目所在地:上海
  • 强电设计:供配电系统,电气照明,其它
该项目为上海市浦东新区某地块服务用房项目,主要包括门卫房、垃圾房。
计量:门卫电源由其上级低压配电柜内计量,现场不再设计量表。
照明及动力配线用BV-450/750V型导线穿管沿墙、地面及顶板暗敷。
照度、照明功率密度值:门卫-200LX-LPD≤8W/m2。

一、设计范围
供配电系统;照明、插座系统;接地系统

二、图纸特点
本项目为服务用房电气设计,因建筑面积小、涉及的系统少,所以其专业性较低,非常容易。此套该资料包含基础的配电、照明插座接地,适合电气专业学生、电气职场新人等参考了解。

三、部分内容摘录

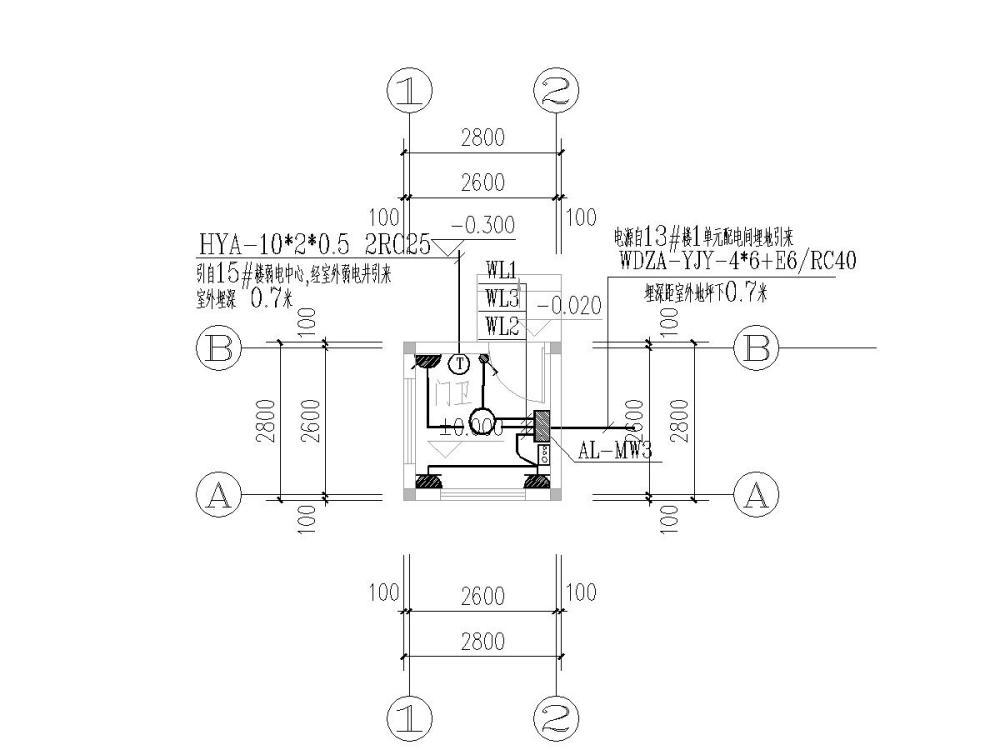

电气平面图

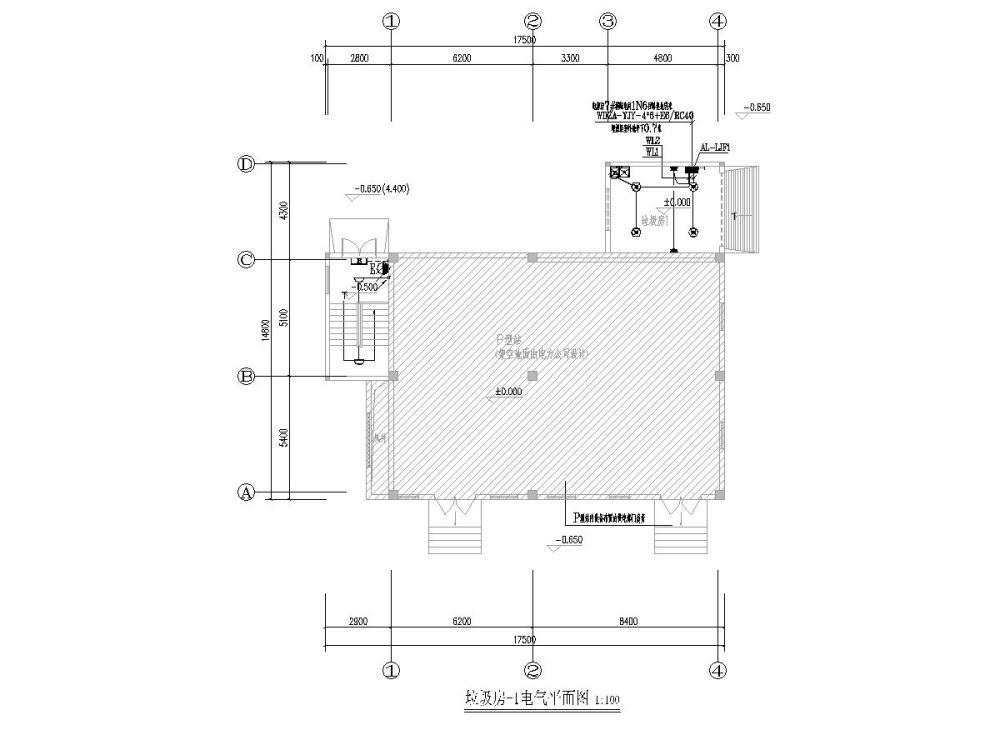

电气平面图2

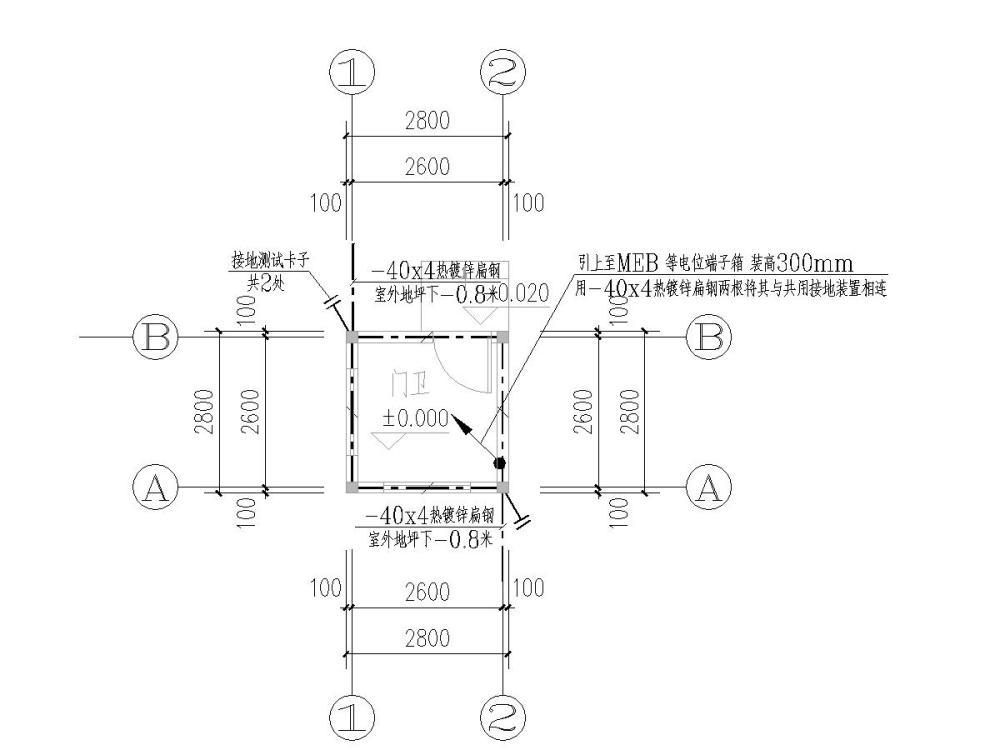

接地平面图

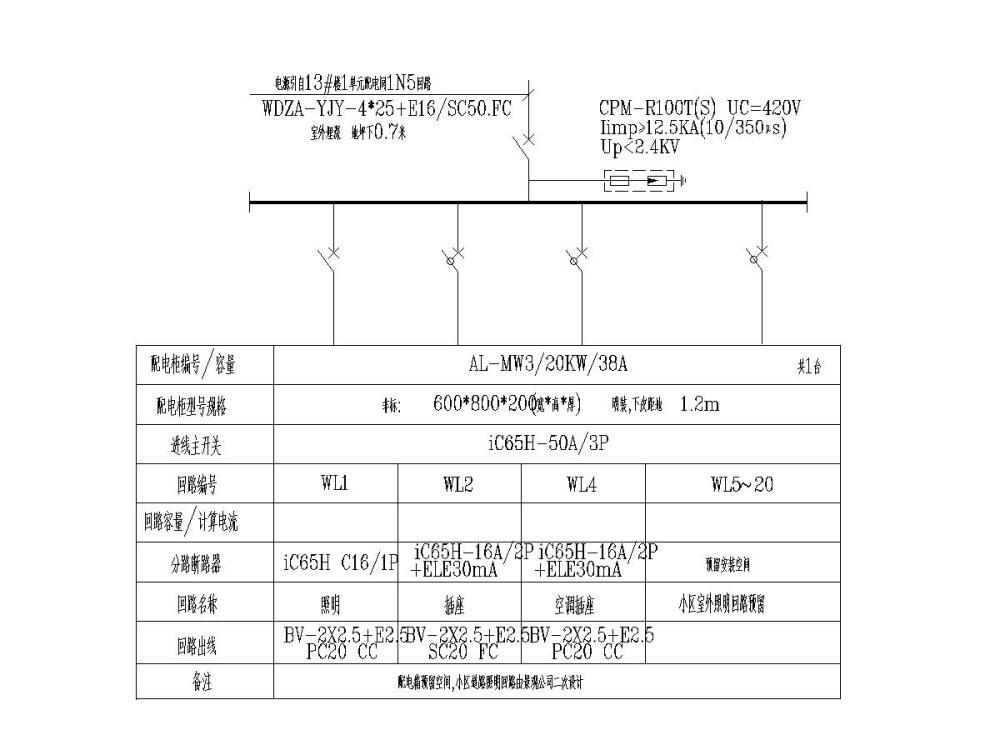

配电箱系统图

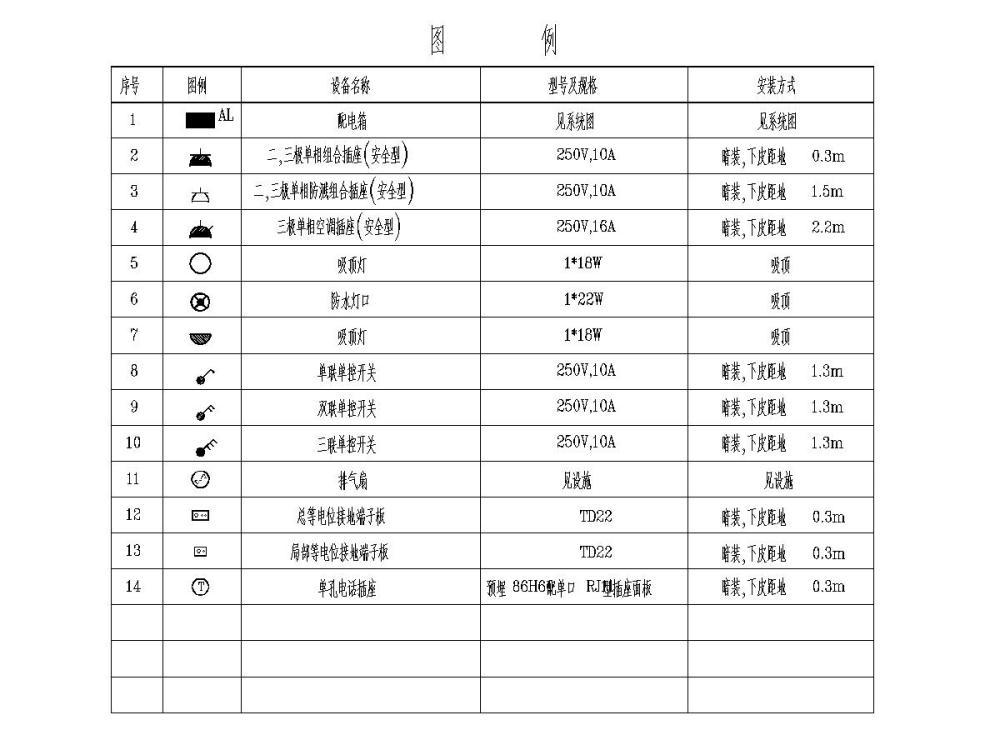

图例

图纸内容总览


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 小区门卫室施工图 - 1
    小区门卫室施工图 - 1
  • 小区门卫室施工图 - 2
    小区门卫室施工图 - 2
  • 小区门卫室施工图 - 3
    小区门卫室施工图 - 3
  • 小区门卫室施工图 - 4
    小区门卫室施工图 - 4
  • 小区门卫室施工图 - 5
    小区门卫室施工图 - 5
  • 小区门卫室施工图 - 6
    小区门卫室施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
