两间门卫室强电施工图纸
-
建筑类别：办公
-
建筑高度类型：单层建筑
-
建筑设计结构形式：其他结构
-
建筑设计面积：72.25/19.44平方米
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
防雷等级：第三类
-
接地方式：TN-C-S
-
项目所在地：四川
-
强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
该附件为两间门卫室强电施工图。
概述：
本子项为四川成都仓储项目6号建筑（门卫一），7号建筑（门卫二）。
6号建筑（门卫一）占地面积72.25平方米，建筑面积72.25平方米, 建筑层数为一层，层高4.200m。建筑总高为4.850m。
7号建筑（门卫二）占地面积19.44平方米，建筑面积19.44平方米，建筑层数为一层，层高3.600m。建筑总高为4.750m。
设计范围：
电力系统；
照明系统；
防雷接地系统。
部分图纸摘录：

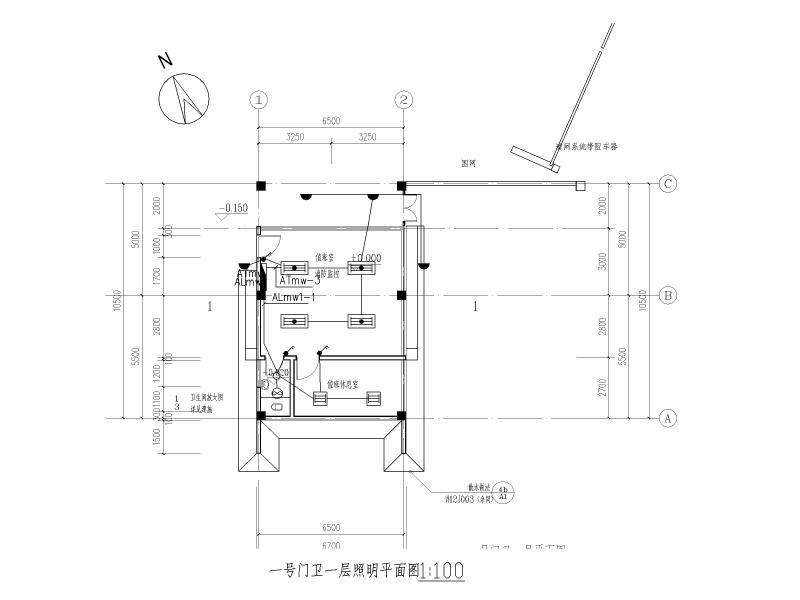

照明平面图

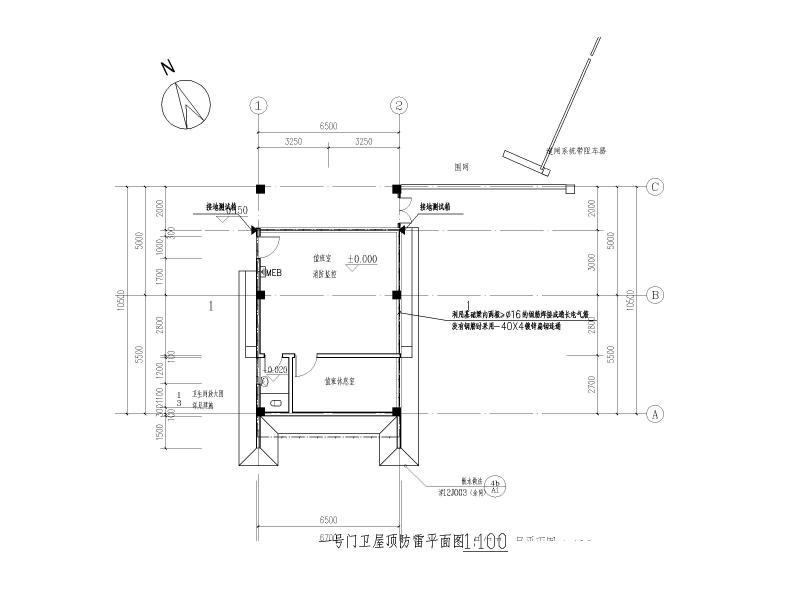

防雷平面图

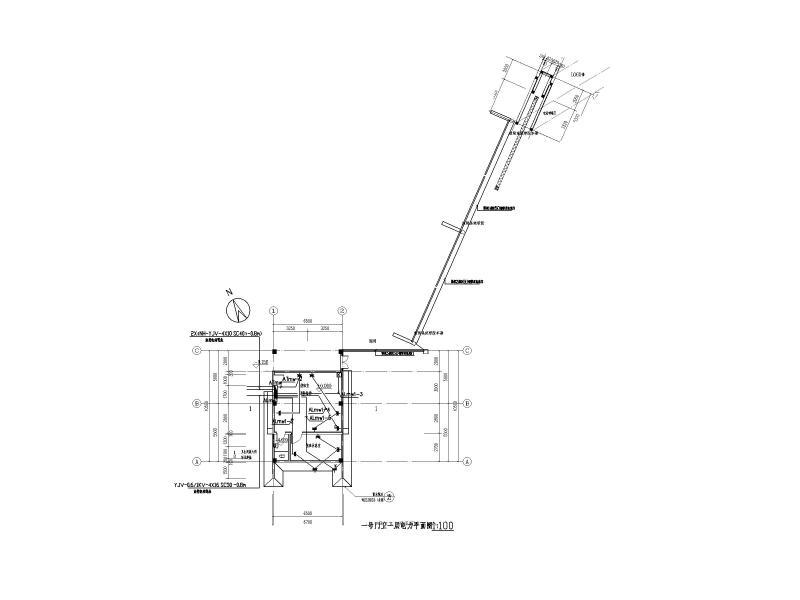

电力平面图

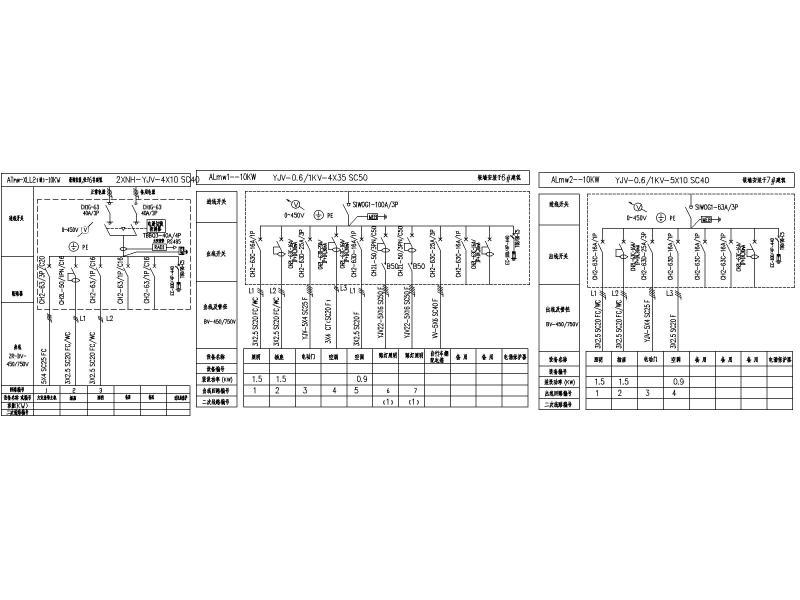

配电系统图

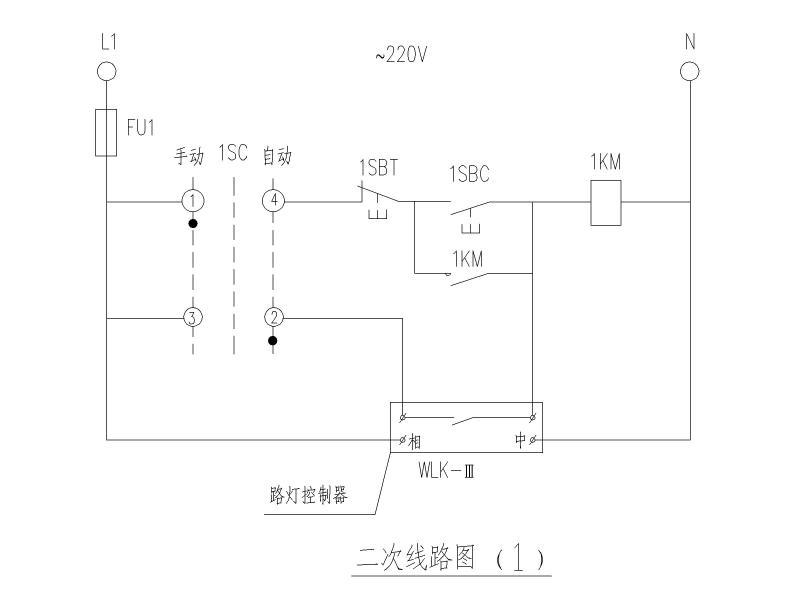

二次线路图
