装配式预应力砼箱形连续梁桥上部构造标准通用图纸（90张）.dwg

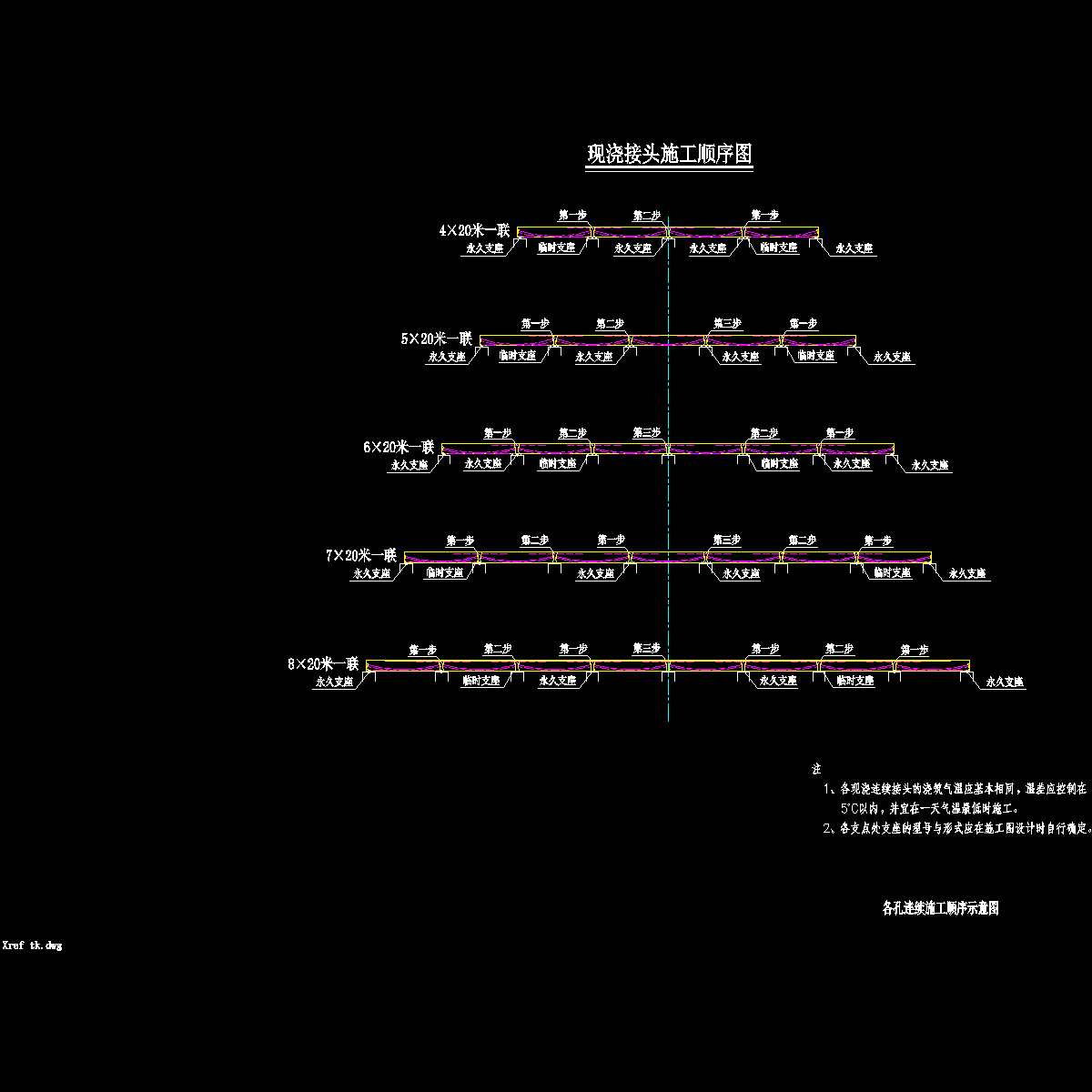

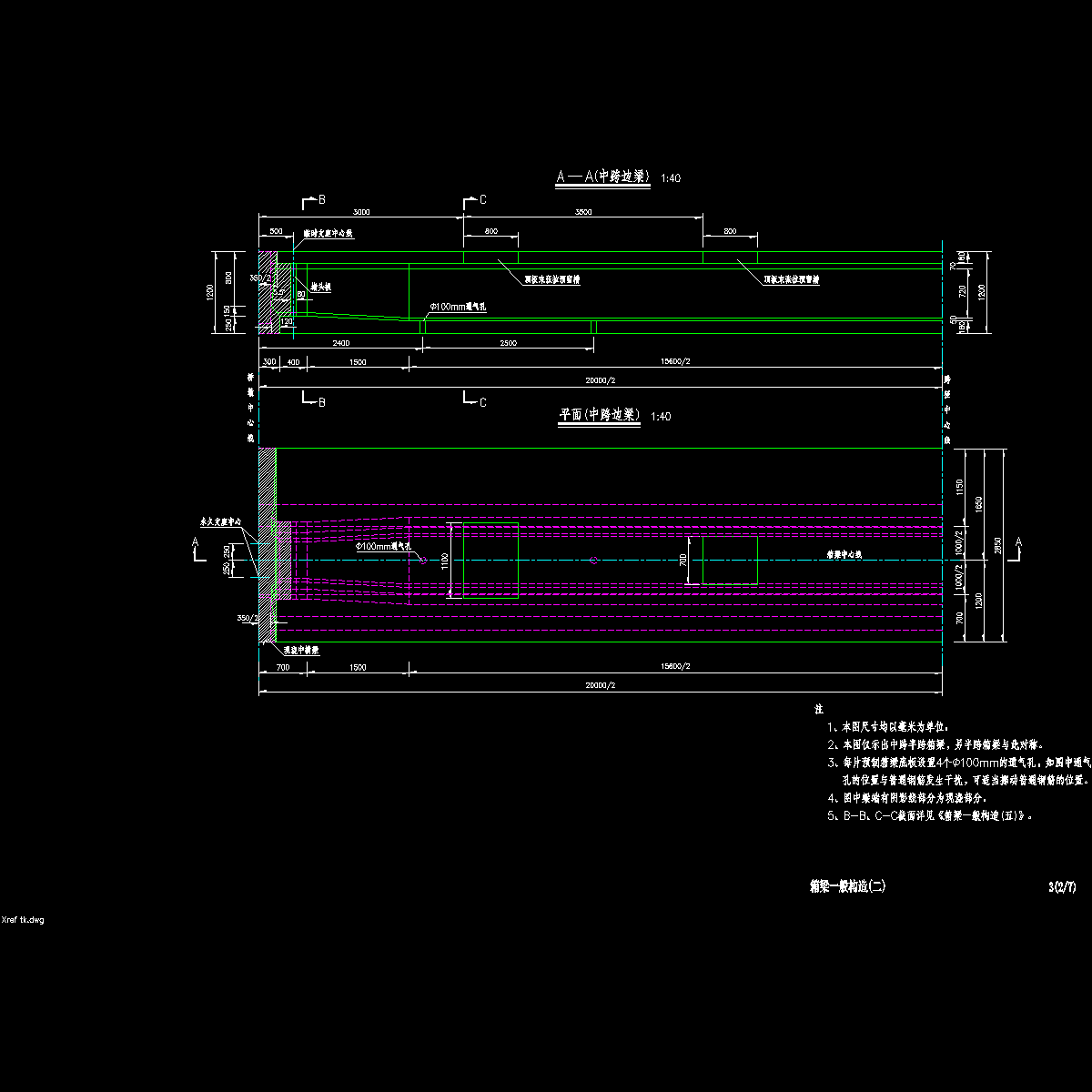

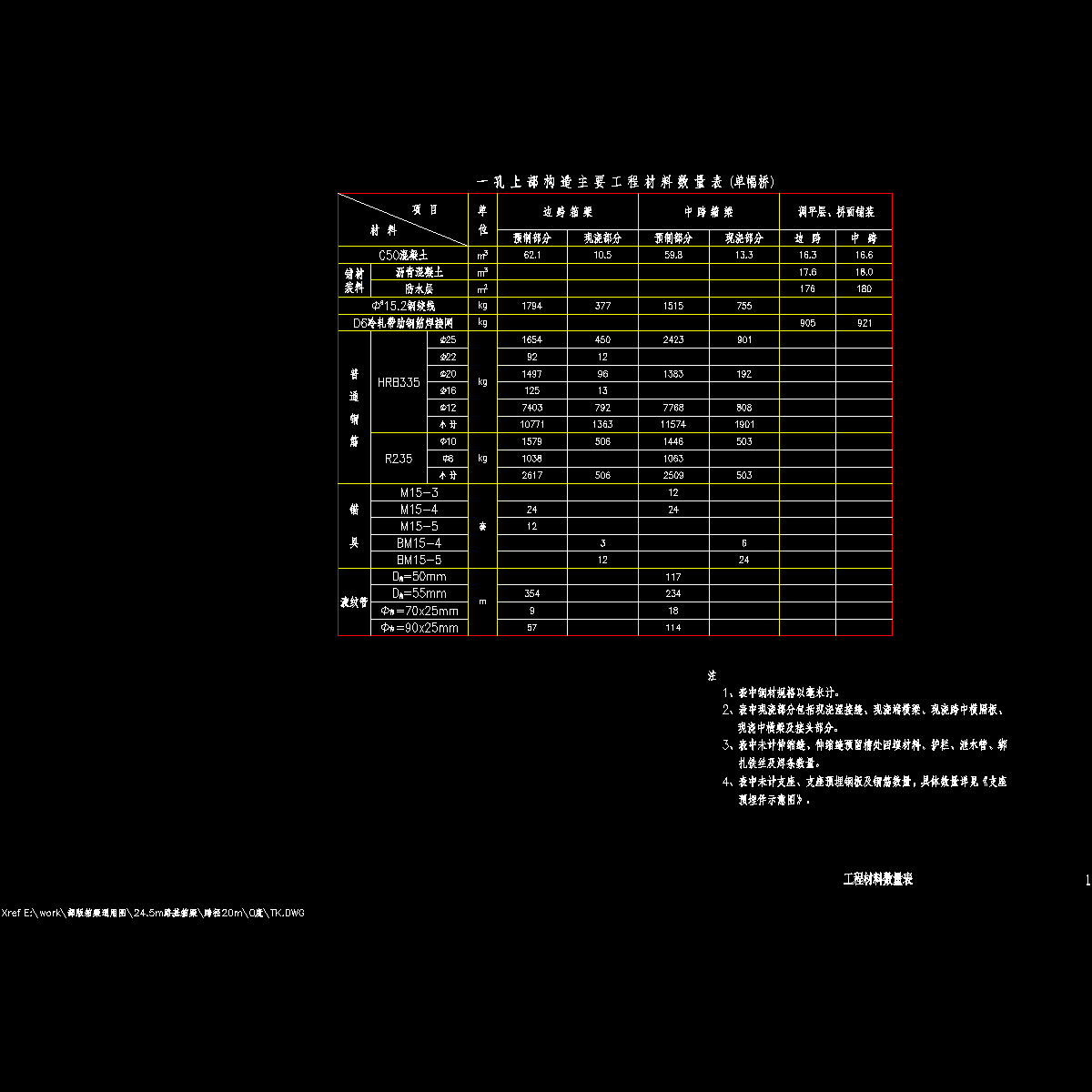

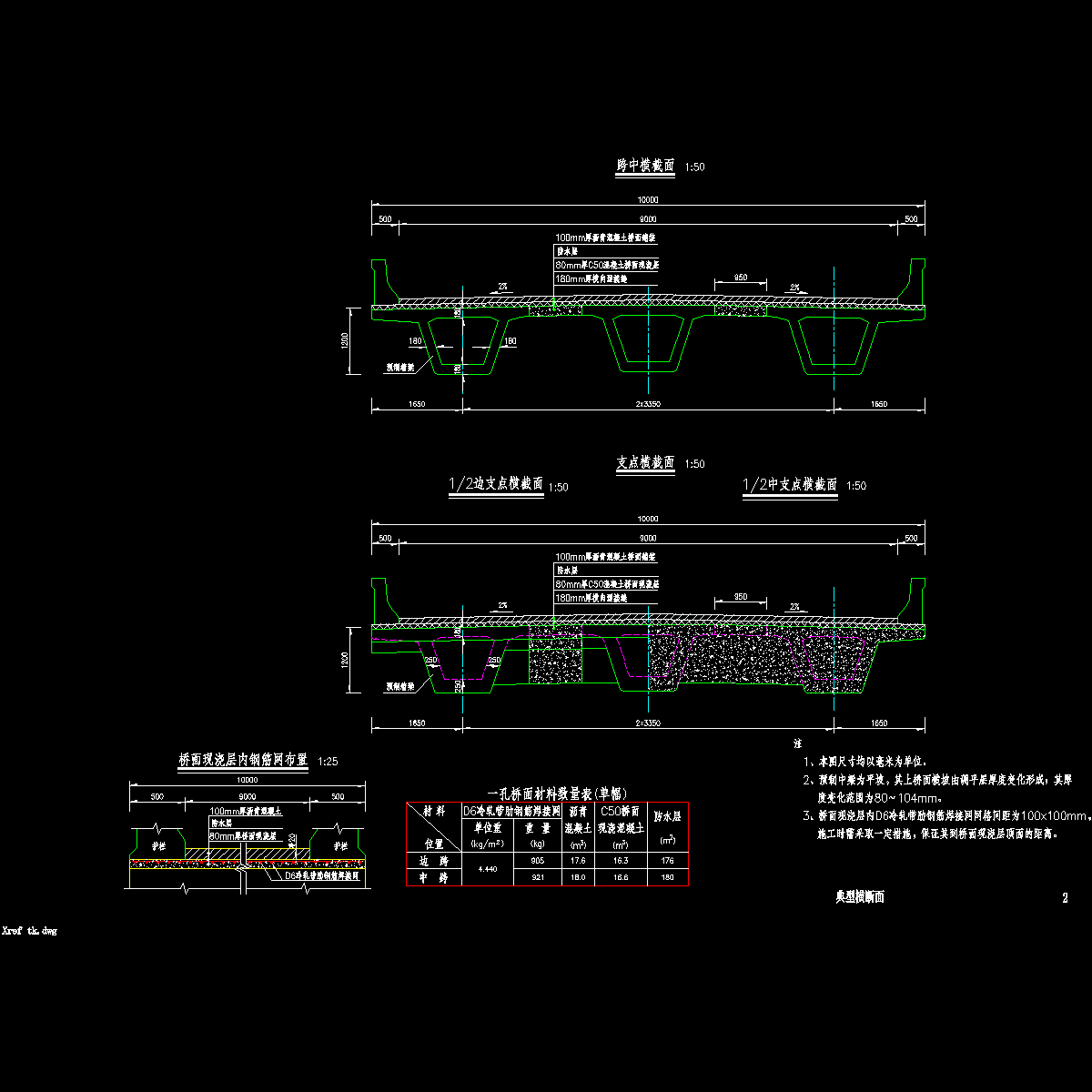

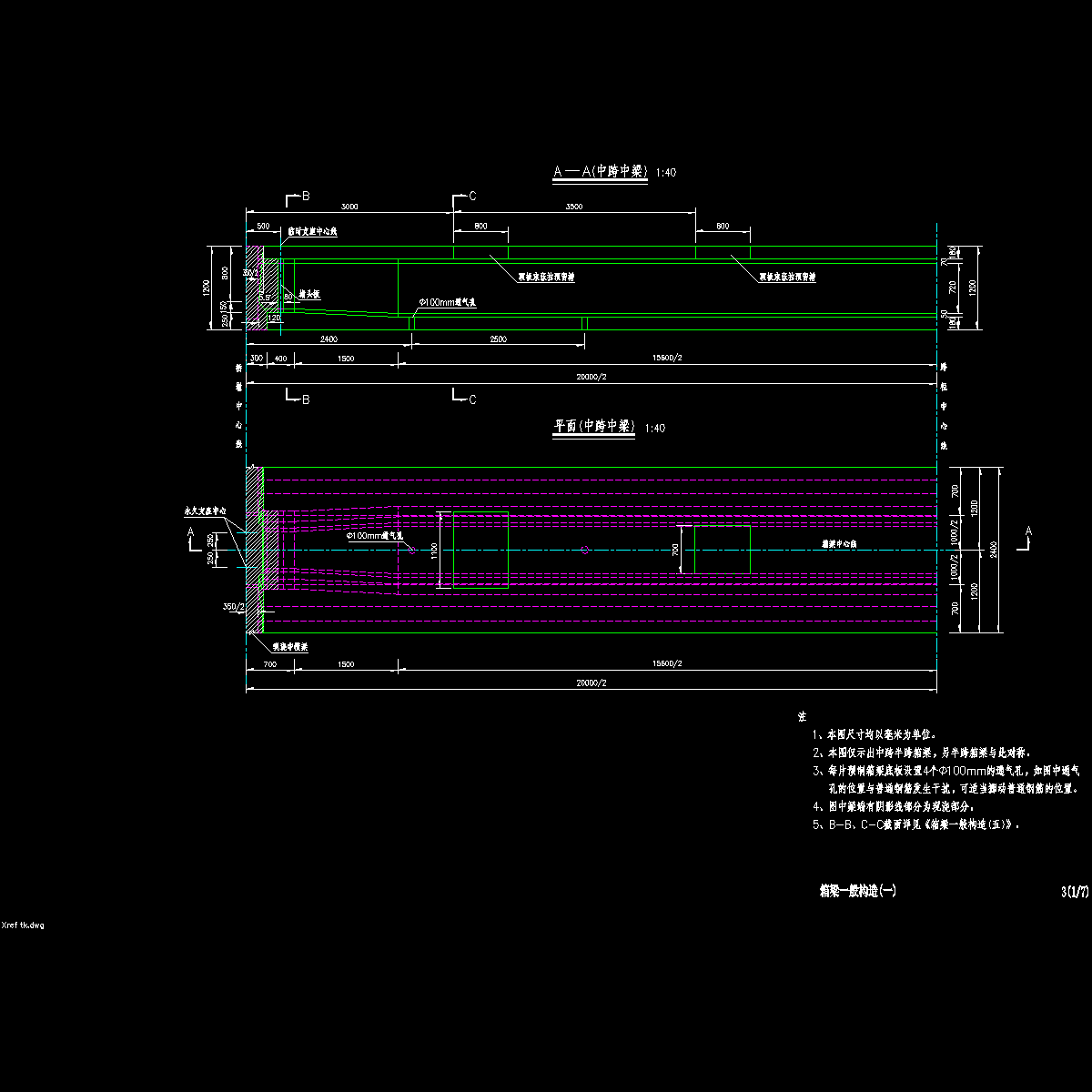

技术标准： 　　 公路等级：二级公路 　　 路基宽度(m)：10 　　 汽车荷载等级：公路－Ⅱ级 　　 行车道数：2 　　 桥面宽度(m)：10 　　 跨径(m)：20 　　 斜交角(°)：0、15、30 　　 单幅桥梁片数：3 　　 梁间距（m）：3.35 　　 预制梁高（m）：1.2 　　 预制梁最大吊装重量（kN）：边梁：559；中梁：510 　　 设计安全等级：二级 　　 环境类别：Ⅰ类、Ⅱ类 　　...... 　　设计要点： 　　 1.本通用图结构体系为先简支后连续的结构，按A类预应力混凝土构件设计。 　　 2.结构设计采用不同的软件进行分析;荷载横向分配系数采用刚性横梁法、刚接板（梁）法和梁格法三种计算方法进行对比分析。 　　 3.桥面板按单向板和悬臂板进行计算。 　　...... 　　适用范围： 　　 1.处于平曲线段上的桥梁，沿测设中心线采用20m标准跨径，墩、台中心线均径向布置。当梁长变化在±150mm范围内时，可采用调整现浇连续段长度的方式布梁，预制梁长保持不变；当梁长变化在±500mm范围内时，各预制梁采用变梁长，现浇连续段长度保持不变。若梁长变化超过±500mm，则需根据各桥具体情况确定设计方案，并进行结构验算。 　　 2.跨径组合为一联 4×20m至8×20m，支座设置方式除每联端支座设滑板支座外，各中墩上支座型式应按气温变幅大小，每联孔数多少，桥墩高低等具体情况，通过计算确定。 　　......，共90张。
