装配式预应力混凝土箱形连续梁桥上部构造（0°倾斜角）.dwg

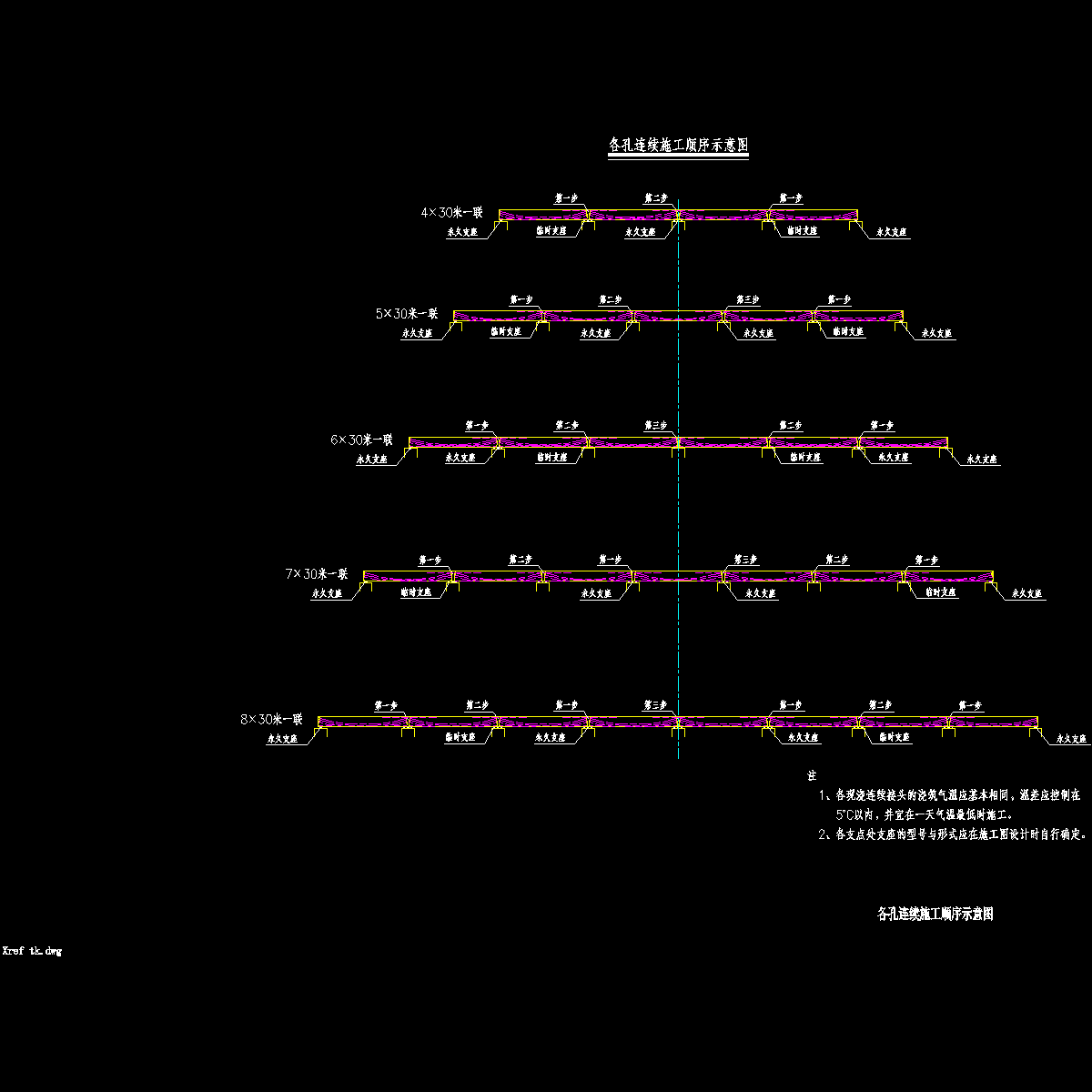

一、技术标准与设计规范 　　1、《公路工程技术标准》JTG B01-2003 　　2、《公路桥涵设计通用规范》JTG D60-2004 　　3、《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004 　　4、《公路桥涵施工技术规范》JTJ041-2000 　　5、《公路交通安全设施设计技术规范》（JTG D81-2006) 　　…… 　　二、主要技术指标表 　　公路等级：高速公路 　　路基宽度：23m 　　汽车荷载等级：公路－Ⅰ级 　　行车道数：4 　　桥面宽度：2×11.25m 　　跨 径： 30m 　　斜 交 角： 0° 　　荷 载： 公路-Ⅰ级 　　桥面宽度： 2×净-10m 　　…… 　　三、设计要点： 　　1、本通用图结构体系为先简支后连续的结构，按A类预应力混凝土构件设计。 　　2、结构设计采用不同的软件进行分析;荷载横向分配系数采用刚性横梁法、刚接板（梁）法和梁格法三种计算方法进行对比分析。 　　…… 　　共计17页
