多跨径组合预应力砼连续箱梁桥全套CAD施工图纸（51张）.dwg

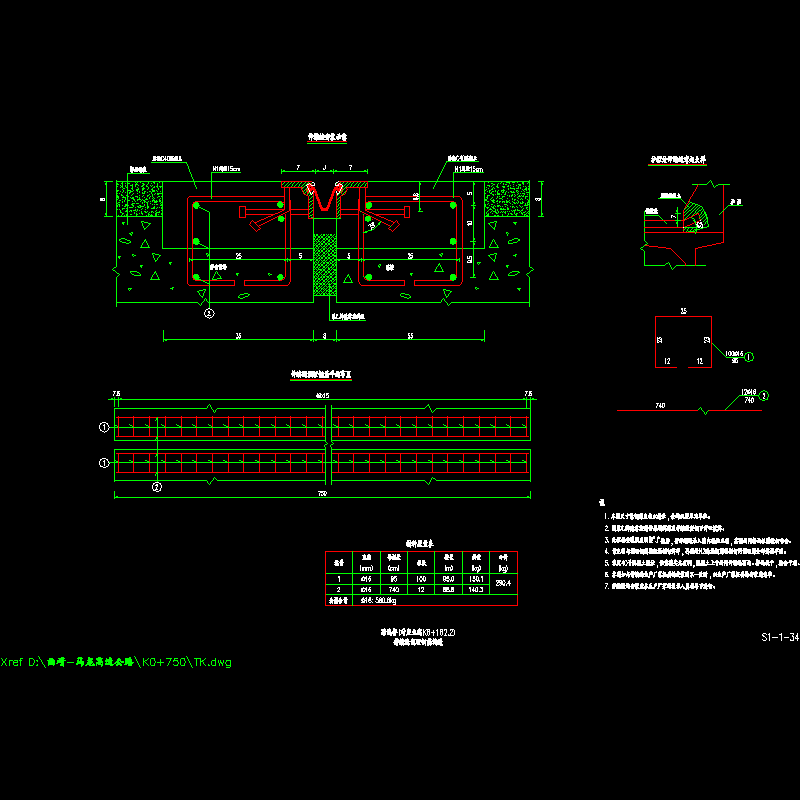

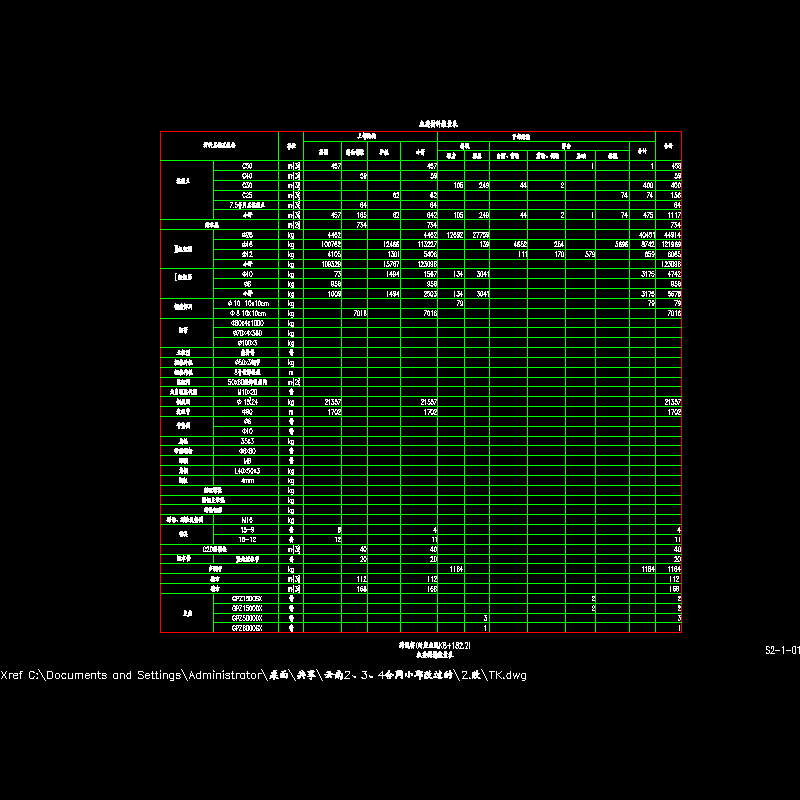

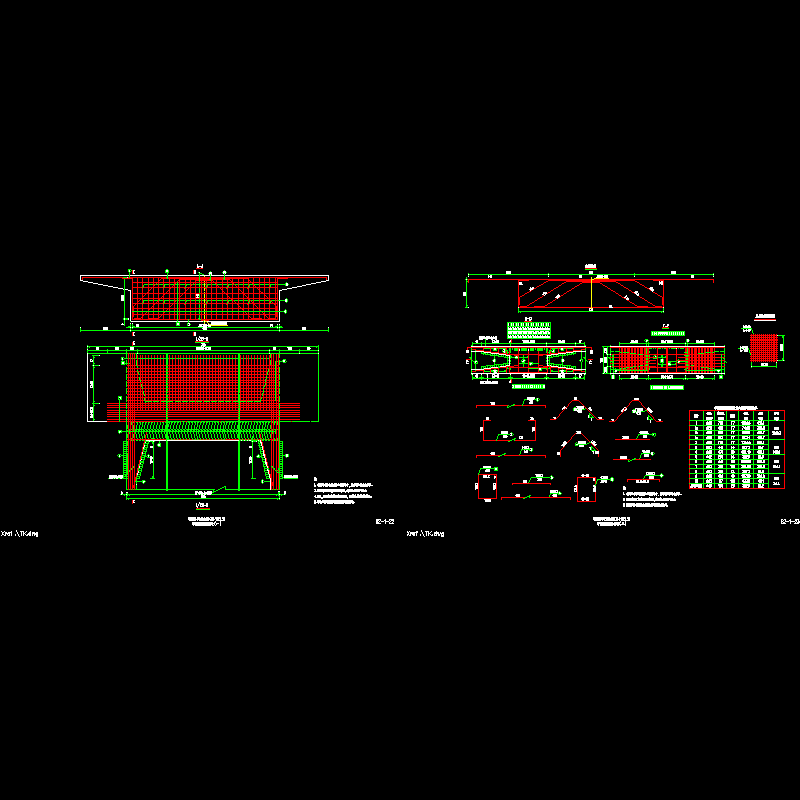

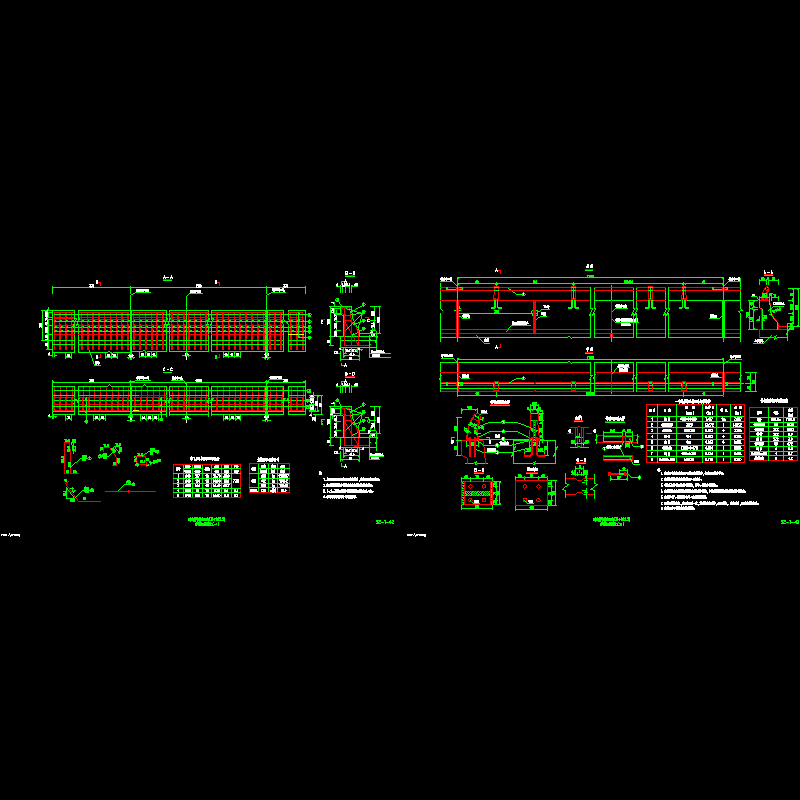

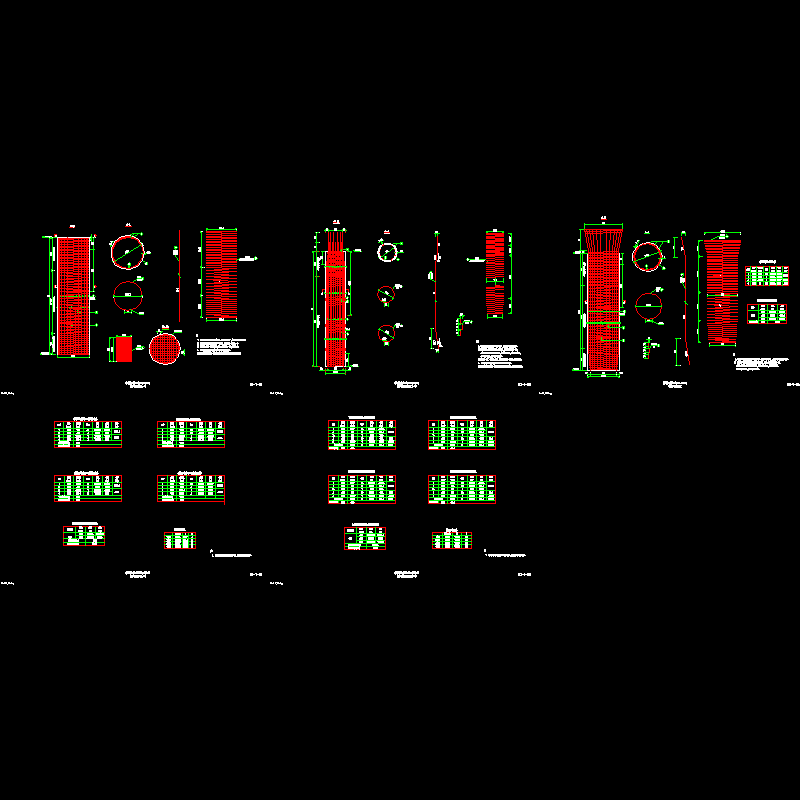

技术标准： 　　 （1）桥面横坡：双向2%； 　　 （2）设计荷载：汽车-20级，挂-100。 　　 （3）桥面铺装：8厘米钢筋混凝土。 　　 （4）温度：考虑升降温20℃，以及箱梁顶底板5℃温差。 　　 （5）地震设防烈度：7度。 　　...... 　　设计要点： 　　 1、上部结构为预应力混凝土连续箱梁，跨径为2×21 2×25 21m。采用支架现浇的施工方法。 　　 2、箱梁布置纵向预应力钢束。 　　 3、桥墩：均为独柱墩，桩柱一体。墩柱直径1.5m，桩径1.7m。桩基按嵌岩桩设计，由于缺少地质钻孔，故采用块石土容许承载力250KPa，极限摩阻力140KPa计算桩长，如与实际地质不符，重新计算桩长。 　　 4、桥台：采用柱式桥台，每个桥台下有2根直径1.2米的钻孔桩。 共包含CAD设计图51张。
