制药车间工艺管道布置及设计系统施工图纸

  • 类型:工业用水处理
  • 设计阶段:施工图设计
  • 图纸设计格式:CAD2000
  • 参考图纸:10张以下
  • 设计详细说明:有
总则:
该资料说明仅包括工艺施工图和工艺管道施工说明。单机试车说明由制造厂商和安装单位编写,联动试车及整个装置的开、 停车说明由建设单位编写。

设计概况:
1.生产剂型 : 片剂、颗粒剂、胶囊 。
2.产品规格 : 颗粒剂9g/袋、 片剂0.3g/粒、胶囊0.3g/粒。
3.生产规模 : 年产中药颗粒剂1000万袋、胶囊4.5亿粒、片剂4.5亿粒;年产西药胶囊1.5亿粒、片剂3亿粒。
4.生产制度 : 年工作日250天 , 一班生产。

图纸展示:

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

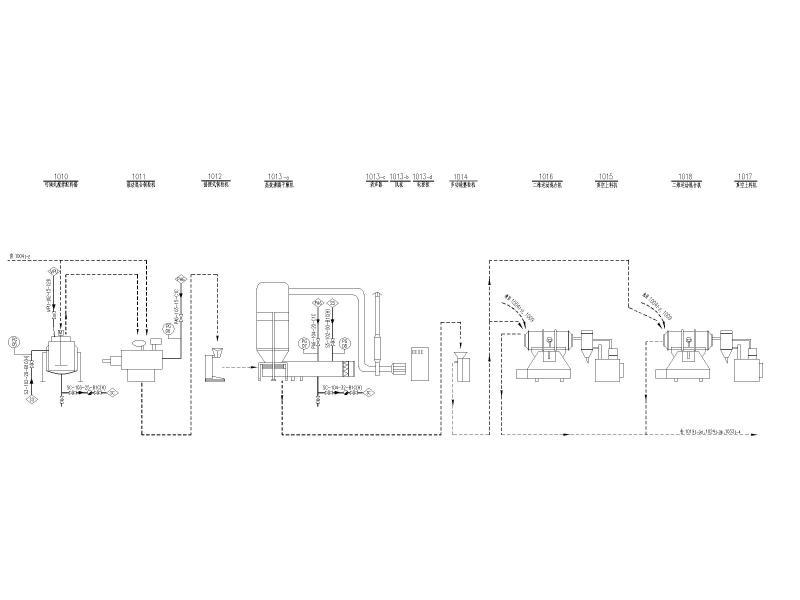

  • 工艺设计图纸 - 1
    工艺设计图纸 - 1

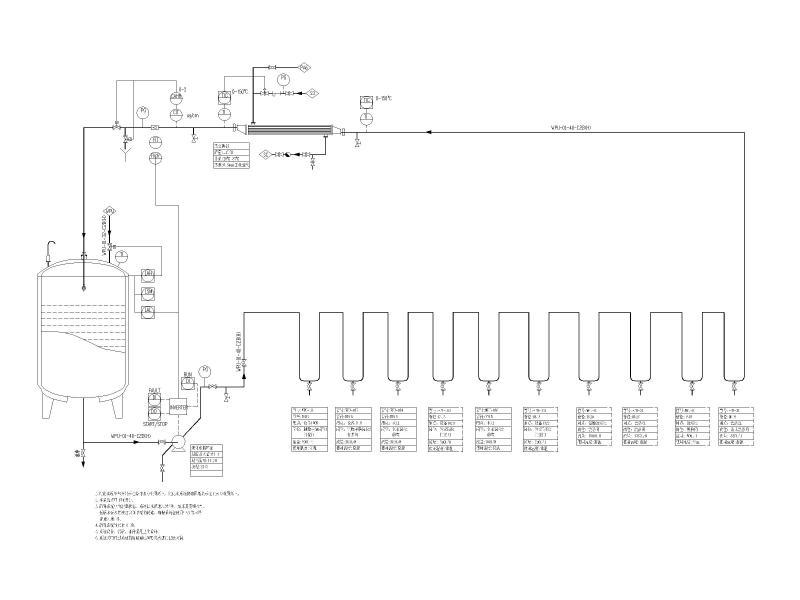

  • 工艺设计图纸 - 2
    工艺设计图纸 - 2

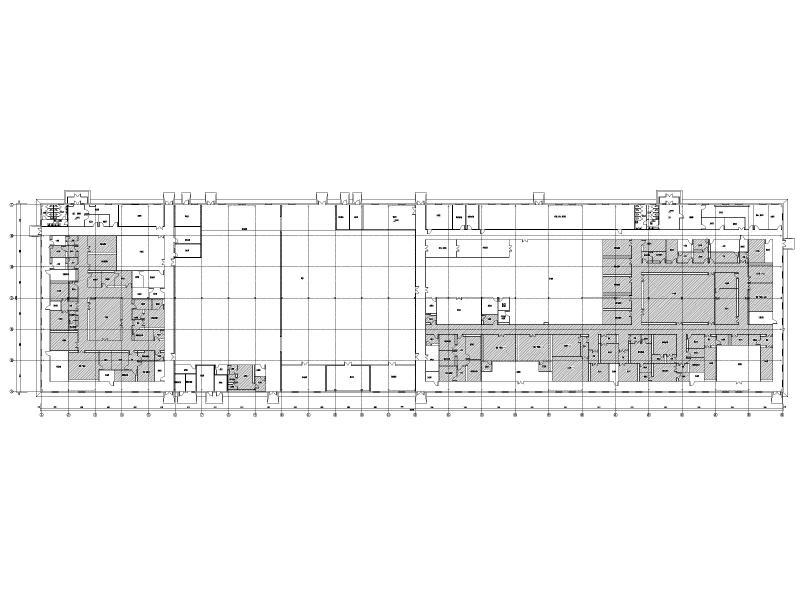

  • 工艺设计图纸 - 3
    工艺设计图纸 - 3

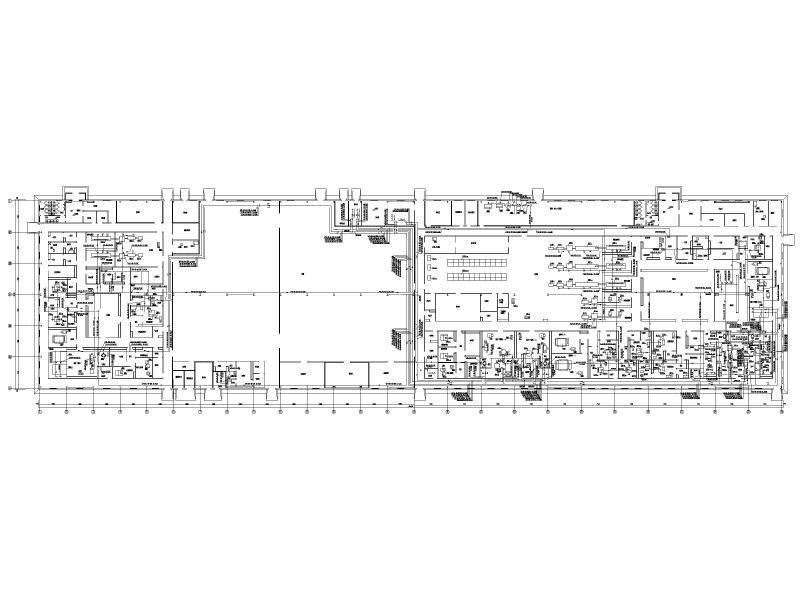

  • 工艺设计图纸 - 4
    工艺设计图纸 - 4

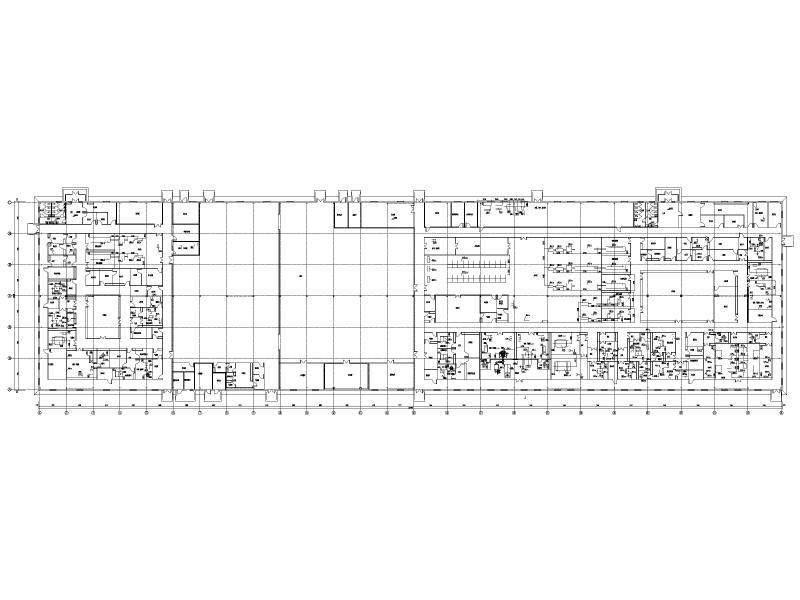

  • 工艺设计图纸 - 5
    工艺设计图纸 - 5
  • 工艺设计图纸 - 6
    工艺设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
