地下锅炉房工艺管道系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 参考图纸:3张
  • 设计内容:机房
  • 冷热源:锅炉
  • 项目所在地:北京

附件详情

一、项目概要:
该项目为地下锅炉房。地下一层、局部地上一层;为丁类生产厂房,设计使用年限为50年,抗震设防烈度为8度...
二、冷热源:
设计4台7.0MW的全自动燃气热水锅炉,一次水温度95/70°C...
三、设计内容:
1. 锅炉房各路供热板换系统应设供热量自动控制装置,即气候补偿器。
2.分汽缸、分水缸、换热器、除氧水箱等热力设备支座的安装,应使设备具有热位移的可能...

图纸共3张。

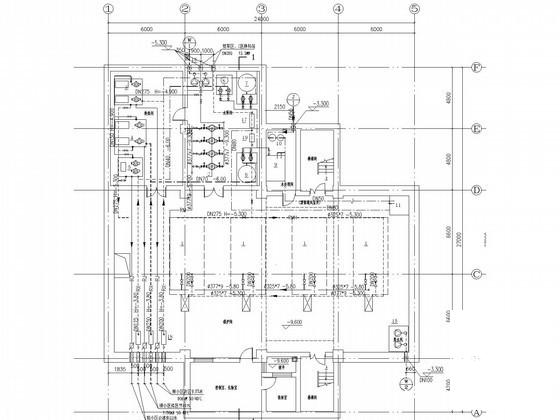

锅炉房水路平面图

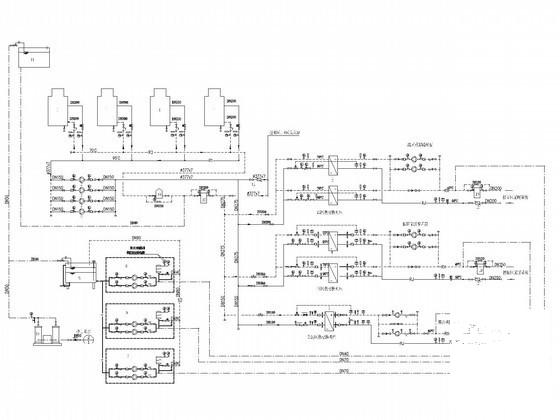

锅炉房系统原理图

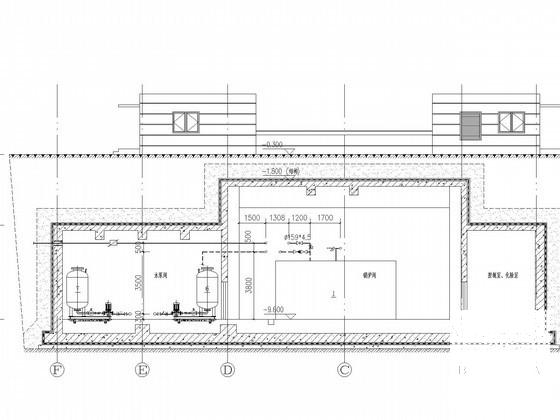

剖面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 锅炉房设计施工图纸 - 1
    锅炉房设计施工图纸 - 1
  • 锅炉房设计施工图纸 - 2
    锅炉房设计施工图纸 - 2
  • 锅炉房设计施工图纸 - 3
    锅炉房设计施工图纸 - 3
  • 锅炉房设计施工图纸 - 4
    锅炉房设计施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
