制药车间净化空调系统CAD施工图纸(冷冻工程)

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 参考图纸:40张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,防排烟
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 洁净等级:千级,万级,十万级
  • 全空气系统:定风量
  • 送风方式:散流器送风,其他
  • 项目所在地:河南

附件详情

  • 通风空调、冷冻工程设计施工说明
  • 空调系统流程图
  • 空调机组组合图
  • 暖通空调工程设备表
  • 暖通空调工程材料表
  • 空调送风平面图
  • 空调回风、新风平面图
  • 空调排风、排烟平面图
  • 空调风管系统图
  • 空调设备配管平面图
  • 洁净区压力平面图、A级区布置平面图
  • 风量平衡及风口型式一览表

附件详情

稿件为河南郑州某制药公司粉针剂车间暖通空调、防排烟工程设计施工全套图纸,甲级设计院设计。净化空调系统采用全空气定风量定新风集中式空调系统,洁净区空气经过初、中、高效过滤后送入室内;产生有害气体的工序设排风系统,为了防止室外空气倒灌,洁净区的排风采用中效或高效过滤排风机组将室内空气排至室外; 气流组织为上送风下回风的气流组织形式。不同等级的洁净室以及洁净区与非洁净区之间的压差,应不小于10Pa,洁净区排风的房间与其周围洁净区房间保持相对负压。洁净区消毒方式选用臭氧消毒……

,图纸共40张。

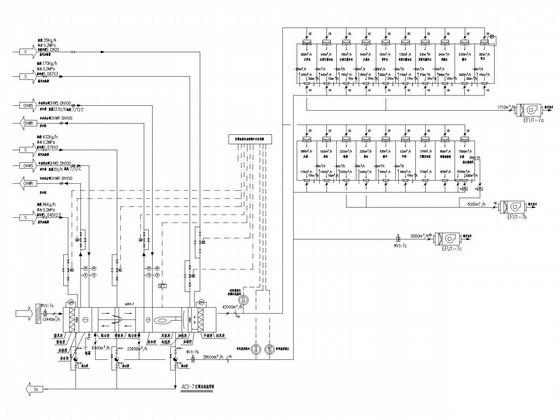

AC1-7空调系统流程图

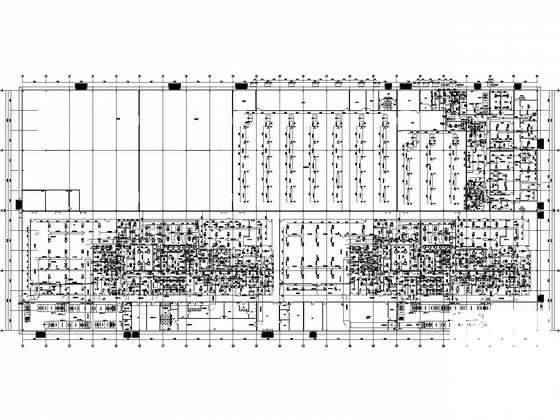

空调设备配管平面图

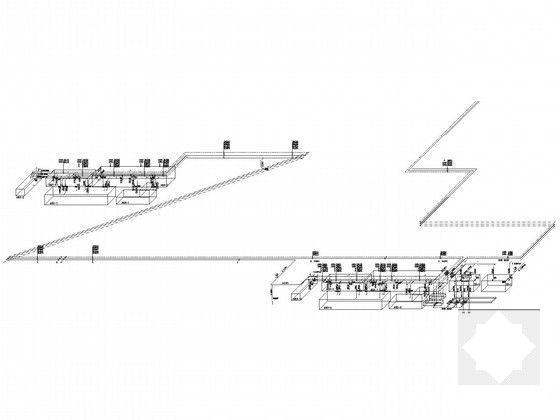

空调设备配管系统图

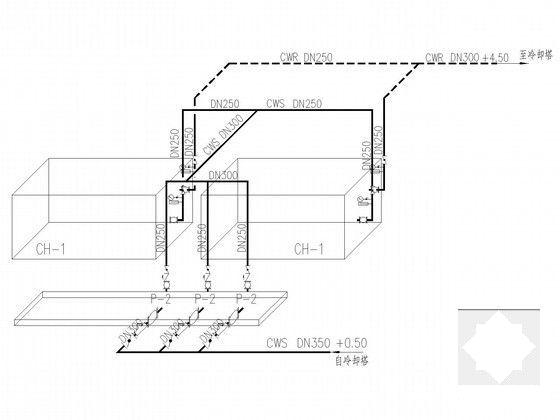

空调设备配管系统图局部

空调风管系统图

图8

空调送风平面图大样

空调排风、排烟平面图大样

制药车间净化空调系统施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 制药车间净化空调系统CAD施工图纸(冷冻工程) - 1
    第 1 张图
  • 制药车间净化空调系统CAD施工图纸(冷冻工程) - 2
    第 2 张图
  • 制药车间净化空调系统CAD施工图纸(冷冻工程) - 3
    第 3 张图
  • 制药车间净化空调系统CAD施工图纸(冷冻工程) - 4
    第 4 张图
  • 制药车间净化空调系统CAD施工图纸(冷冻工程) - 5
    第 5 张图
  • 制药车间净化空调系统CAD施工图纸(冷冻工程) - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
