锅炉房工艺管道系统设计CAD施工图纸
-
设计说明：有
-
建筑类别：其他
-
建筑高度：多层建筑
-
地上层数：一层
-
地下层数：一层
-
设计内容：冷热源,机房
-
冷热源：锅炉
该项目为地下锅炉房。地下一层、局部地上一层；为丁类生产厂房,设计使用年限为50年,抗震设防烈度为8度；
该地下锅炉房负责小瓦窑回迁安置房A、E地块的采暖以及小瓦窑退休干部住房热负荷（29.7万m，约13.3MW）
设计4台7.0MW的
全自动燃气热水锅炉
，一次水温度95/70°C。
锅炉房水路平面图
锅炉房基础及风路平面图
锅炉房系统原理图
剖面图

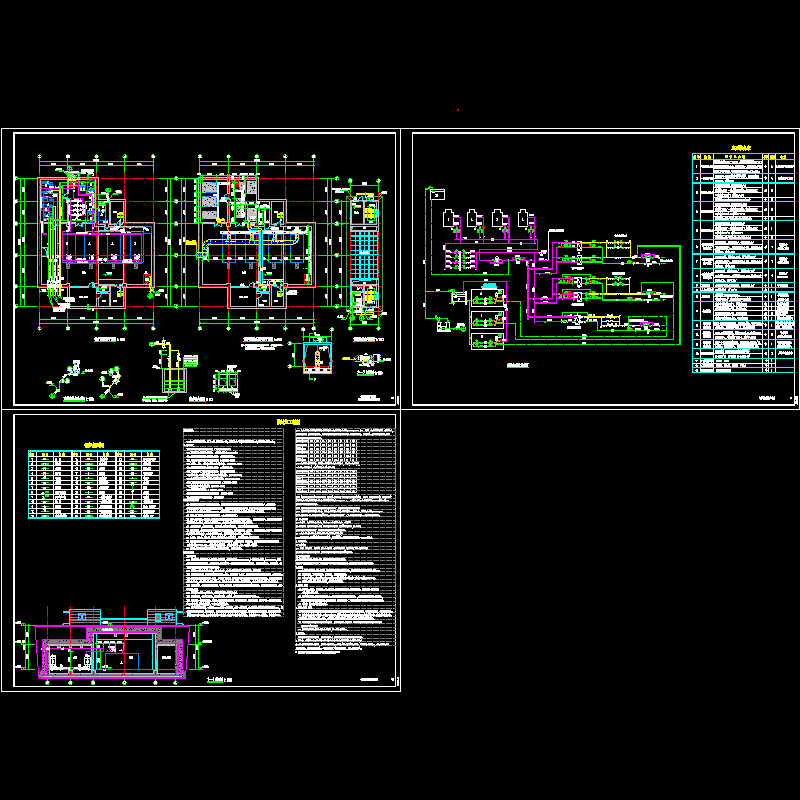

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
