4层大剧院散热器及地暖采暖系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:文化
  • 建筑设计面积:37007.98平方米
  • 建筑地上层数:3层
  • 建筑地下层数:4层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计内容:采暖
  • 采暖系统:散热器供暖,热水辐射
  • 项目所在地:吉林
项目概要:
1.该项目为吉林市城市建设控股集团有限公司吉林市人民大剧院工程采暖系统设计.该项目地下局部一层至三层,地上四层,地下一层有换热站、给水泵房、消防泵房、消防水池、制冷机房、空调机房、变电所等设备用房,还有休息室等房间。地上部分主要包括一个剧场、一个音乐厅、四个电影厅,以及相应的观众休息厅,还有化妆间、排练厅、琴房、宿舍、贵宾室等用房。总建筑设计面积:37007.98平方米,建筑高度34.60米,多层公共建筑。

该资料内容为建筑内的采暖系统设计。

部分图纸展示:

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

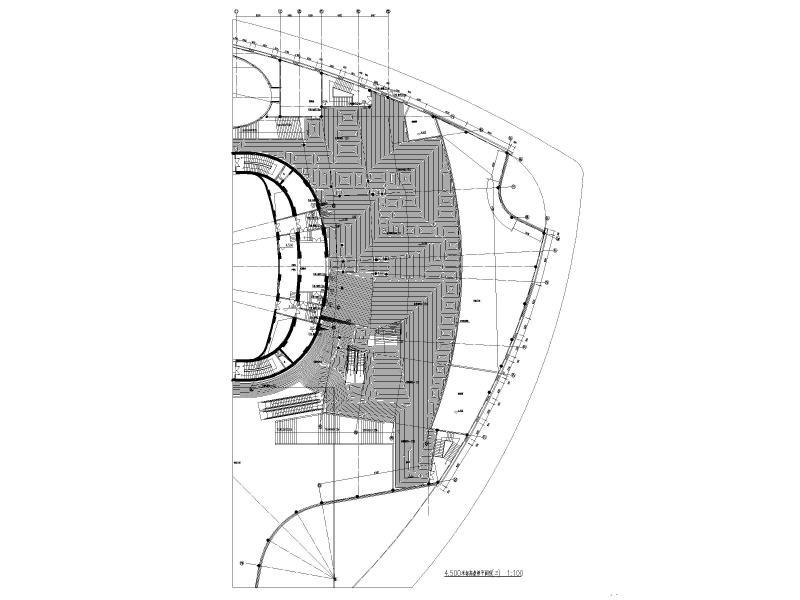

  • 散热器采暖施工图 - 1
    散热器采暖施工图 - 1

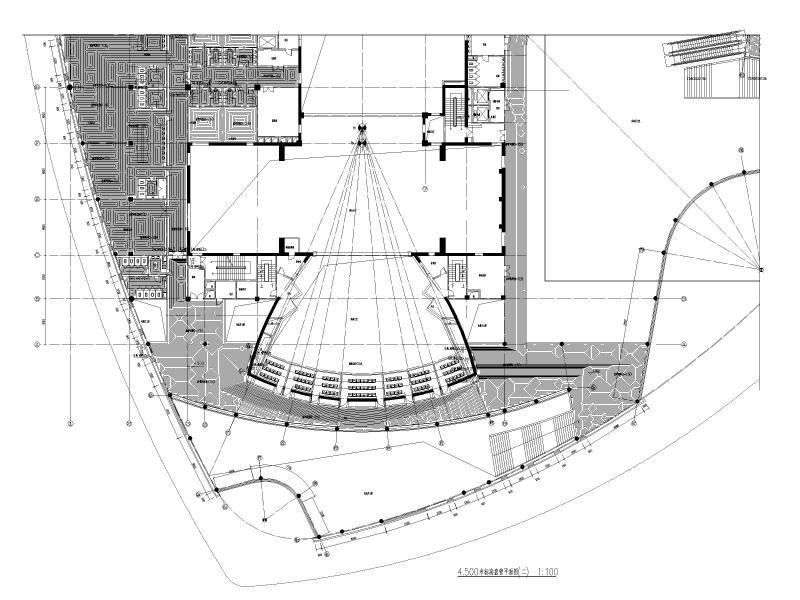

  • 散热器采暖施工图 - 2
    散热器采暖施工图 - 2

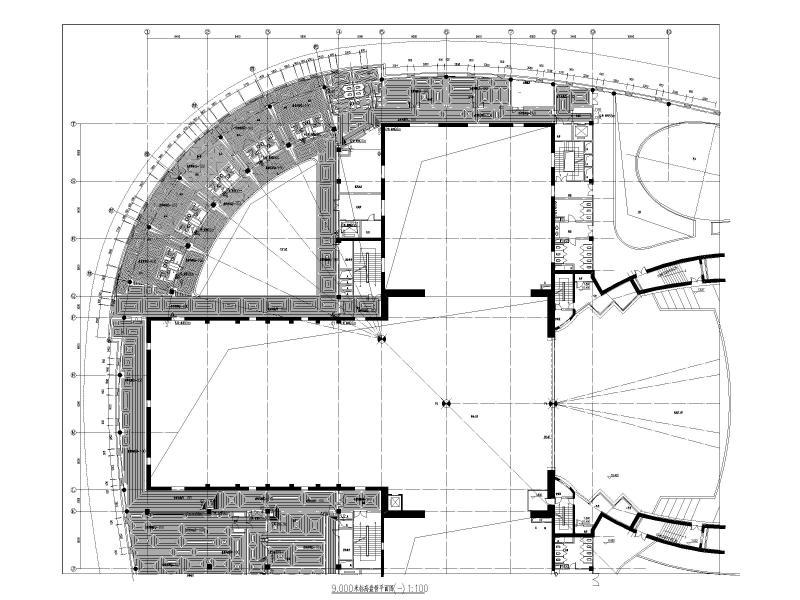

  • 散热器采暖施工图 - 3
    散热器采暖施工图 - 3

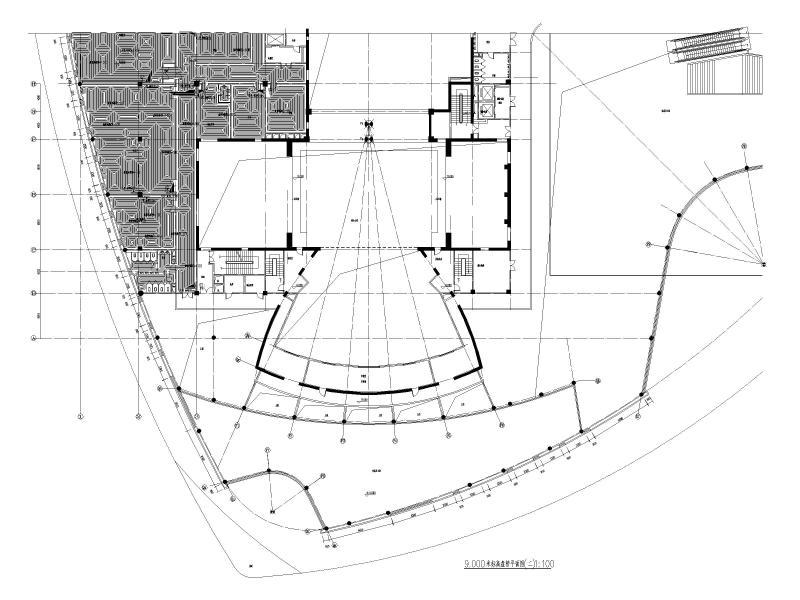

  • 散热器采暖施工图 - 4
    散热器采暖施工图 - 4
  • 散热器采暖施工图 - 5
    散热器采暖施工图 - 5
  • 散热器采暖施工图 - 6
    散热器采暖施工图 - 6
  • 散热器采暖施工图 - 7
    散热器采暖施工图 - 7
以上是部分截图,请下载附件后查看完整高清内容
