高层商住楼散热器及地板辐射采暖系统设计施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计面积:7600平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计内容:通风,采暖
  • 冷热源:市政热网
  • 采暖系统:散热器供暖,热水辐射

附件详情

一、项目概要:
地上十一层,地下一层,建筑面积7600m2,为一商住楼...
二、采煤系统:
1.采暖热水为来自室外管网的 55°C/45°C热水。
2.除地下室采暖采用散热器系统外,其他房间均用低温热水地板辐射采暖系统...

图纸共11张。

采暖平面图

采暖系统图

采暖通风平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

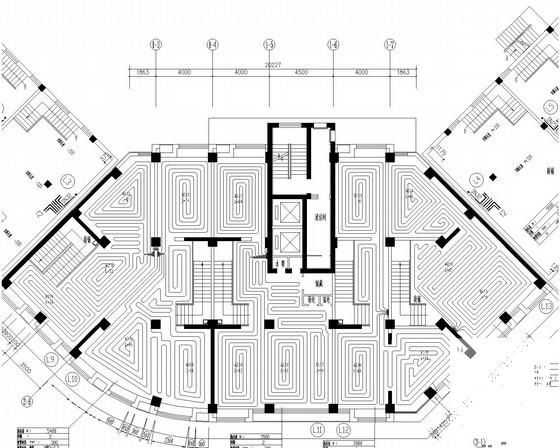

  • 地板辐射采暖施工 - 1
    地板辐射采暖施工 - 1

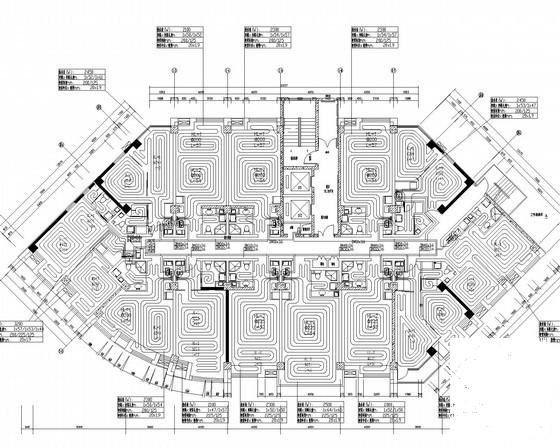

  • 地板辐射采暖施工 - 2
    地板辐射采暖施工 - 2
  • 地板辐射采暖施工 - 3
    地板辐射采暖施工 - 3
  • 地板辐射采暖施工 - 4
    地板辐射采暖施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
