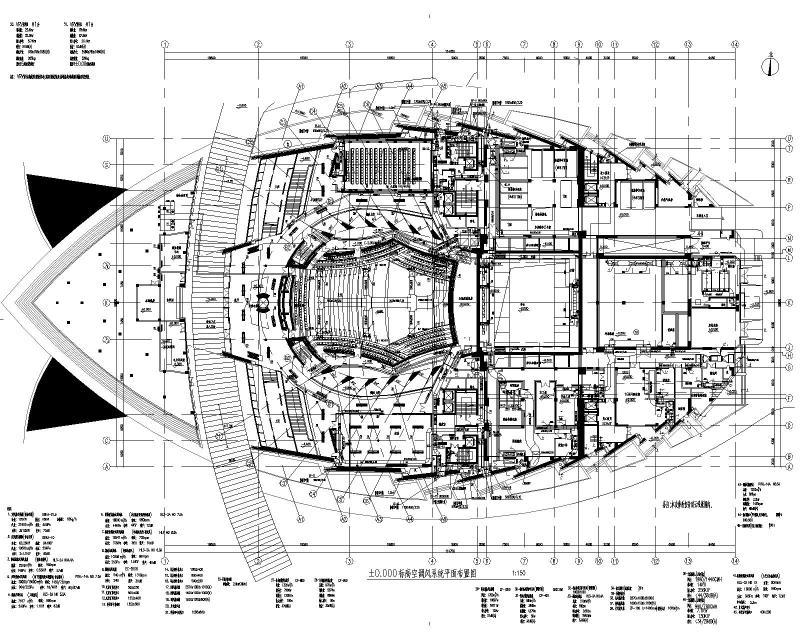

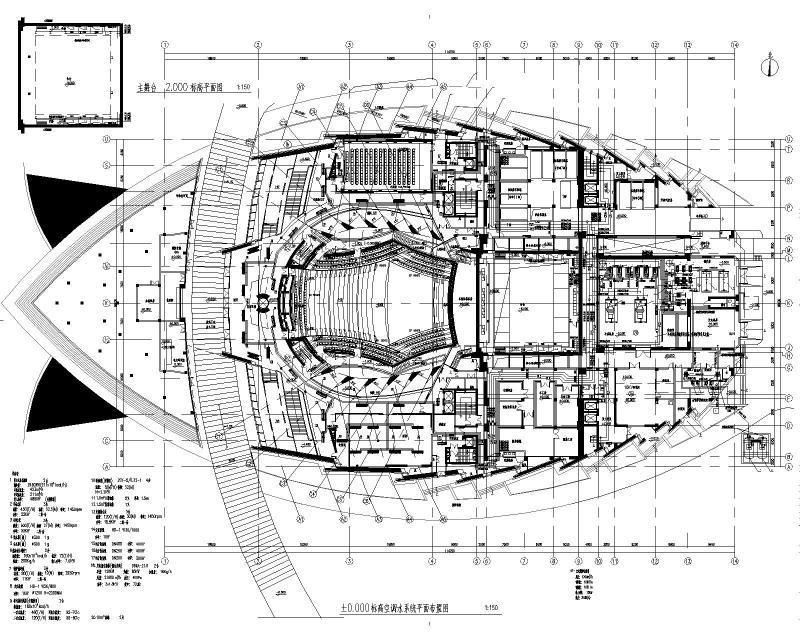

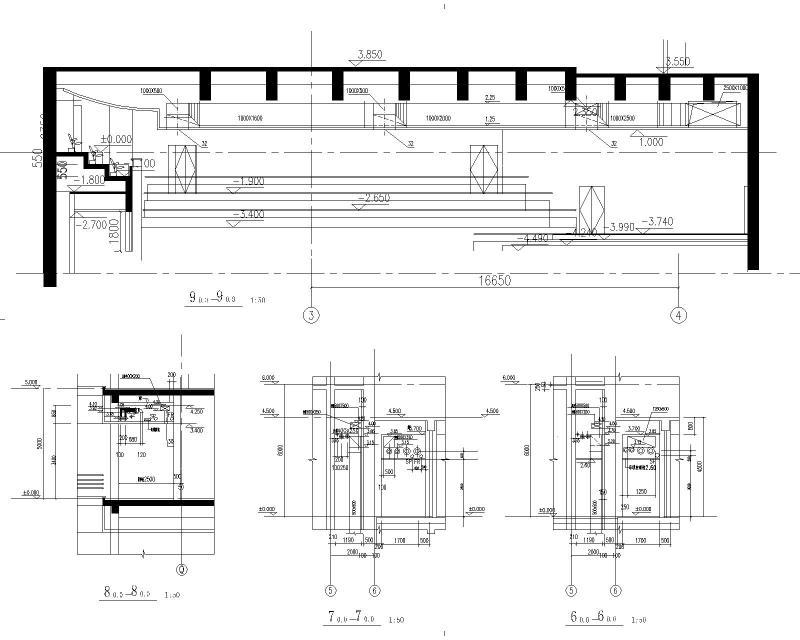

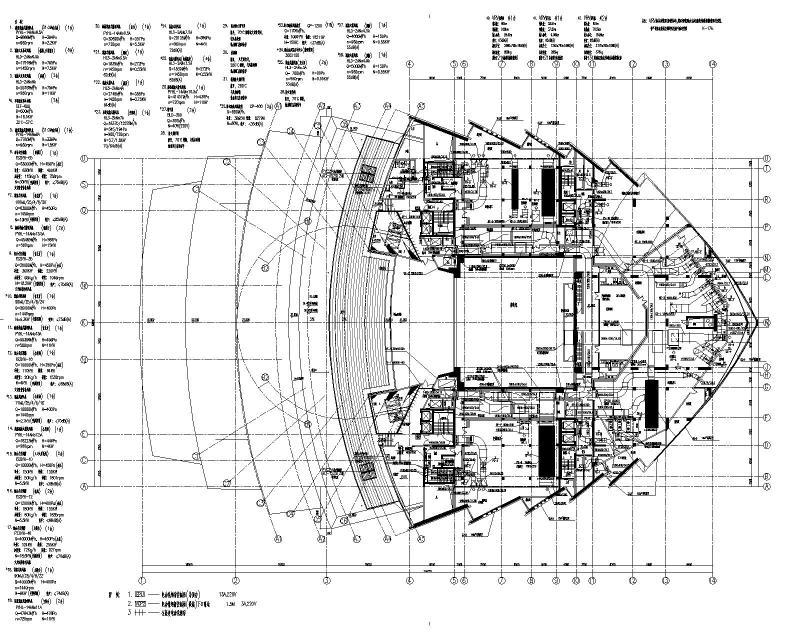

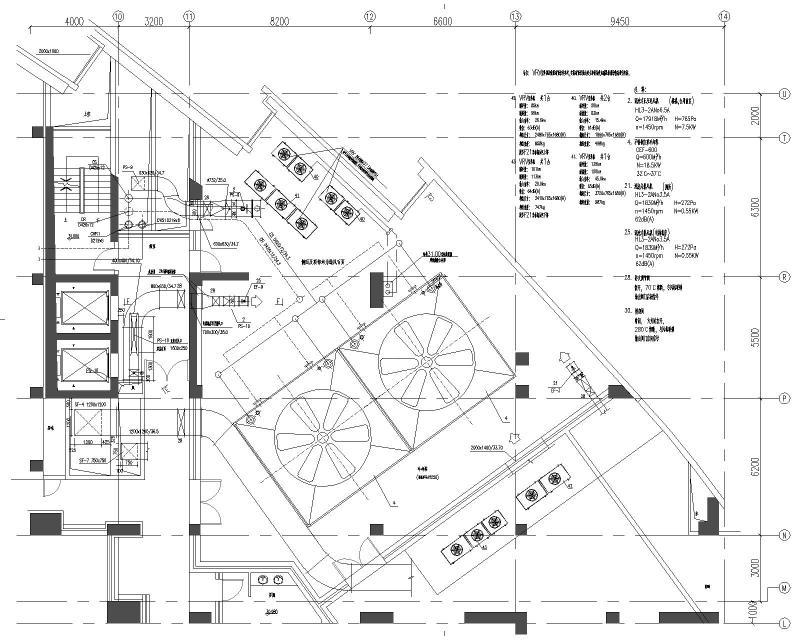

大剧院项目暖通设计施工图纸cad

设计总说明:1、项目概要:该项目为温州大剧院项目暖通设计施工图空调水系统设计:(1)空调水系统(除进厅部分风机盘管系统外)采用四管制异程式系统,末端空调箱回水管上设置比例式电动两通阀与动态平衡阀的组合阀,末端风机盘管回水管上设置开关式电动两通阀与动态平衡阀的组合阀。(2)进厅部分风机盘管系统采用二管制异程系统,末端风机盘管回水管上设置开关式电动两通阀与动态平衡阀的组合阀。(3)空调水系统定压采用气
