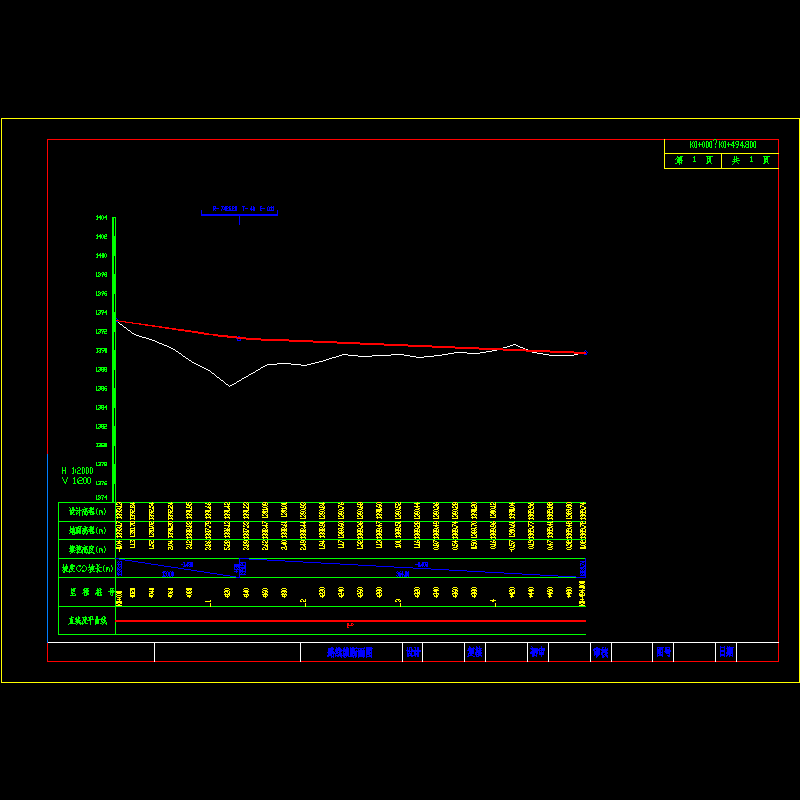

40公里/小时三级公路设计cad图纸,Ⅱ级桥涵设计荷载

①全线采用平原微丘区三级公路标准；②设计行车速度40公里/小时；③路基宽8.5米；路面宽7.0米，两侧土路肩各0.75米；路面采用沥青碎石次高级路面。④桥涵设计荷载为公路—Ⅱ级，新建和改建小桥涵与路基同宽，完全利用桥涵宽度不变。 　　 沥青砼路面结构组合为： 4厘米AM-13型密级配沥青碎石面层 20厘米水泥稳定级配砂砾基层 20厘米天然砂砾垫层。为改善面层用石料与石油沥青间的粘结力，在面层中掺入抗剥落剂，透层采用乳化沥青，用量0.9L/m2。
