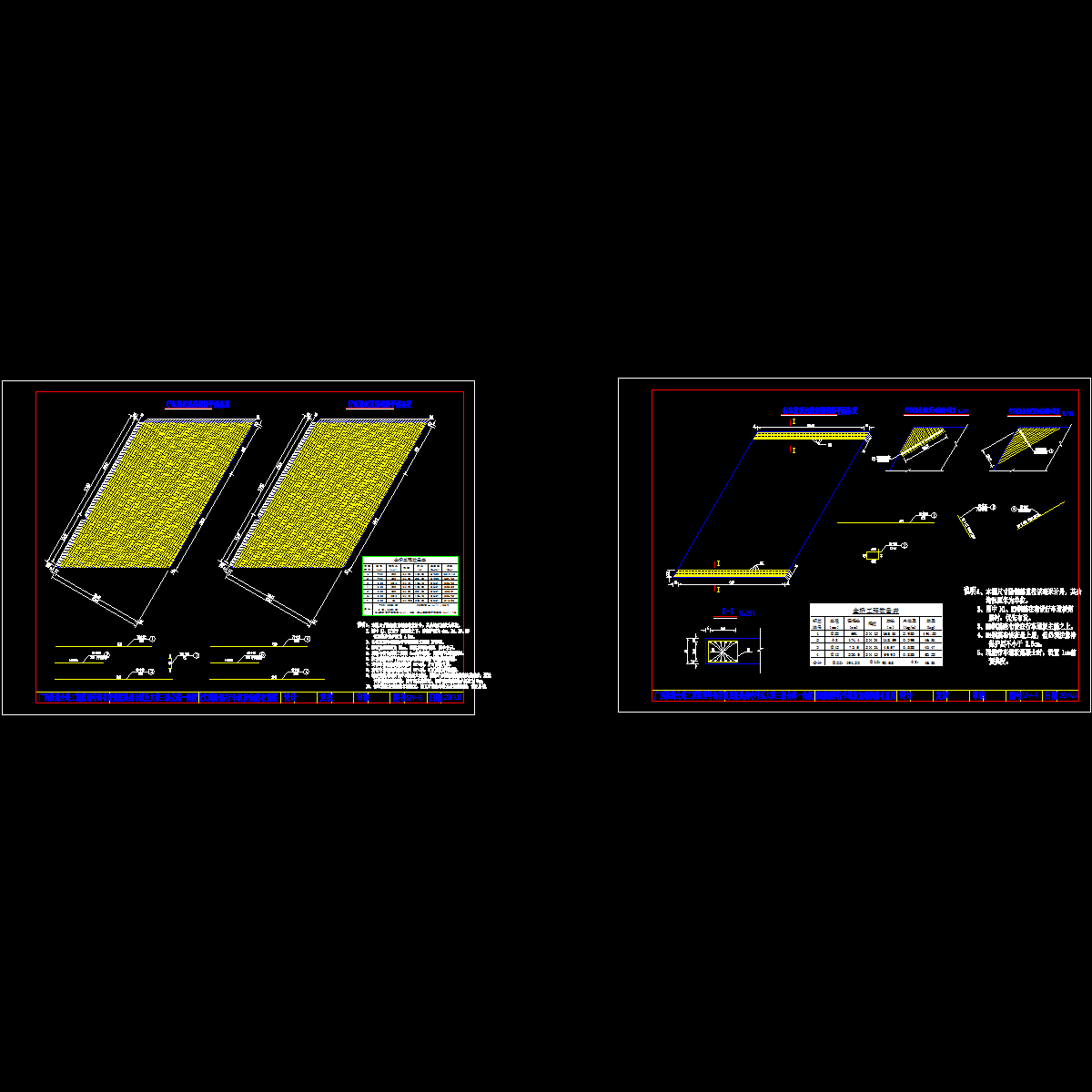

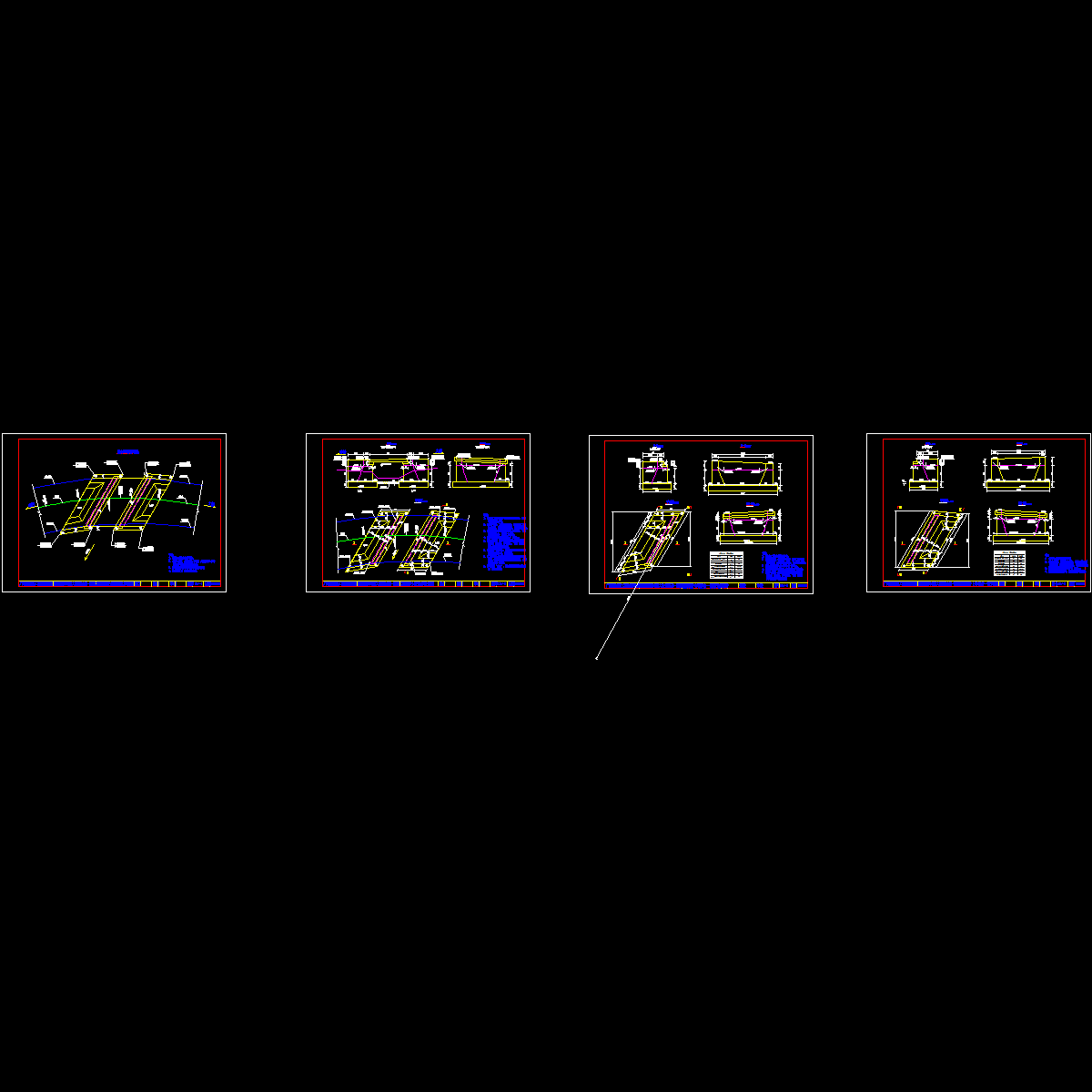

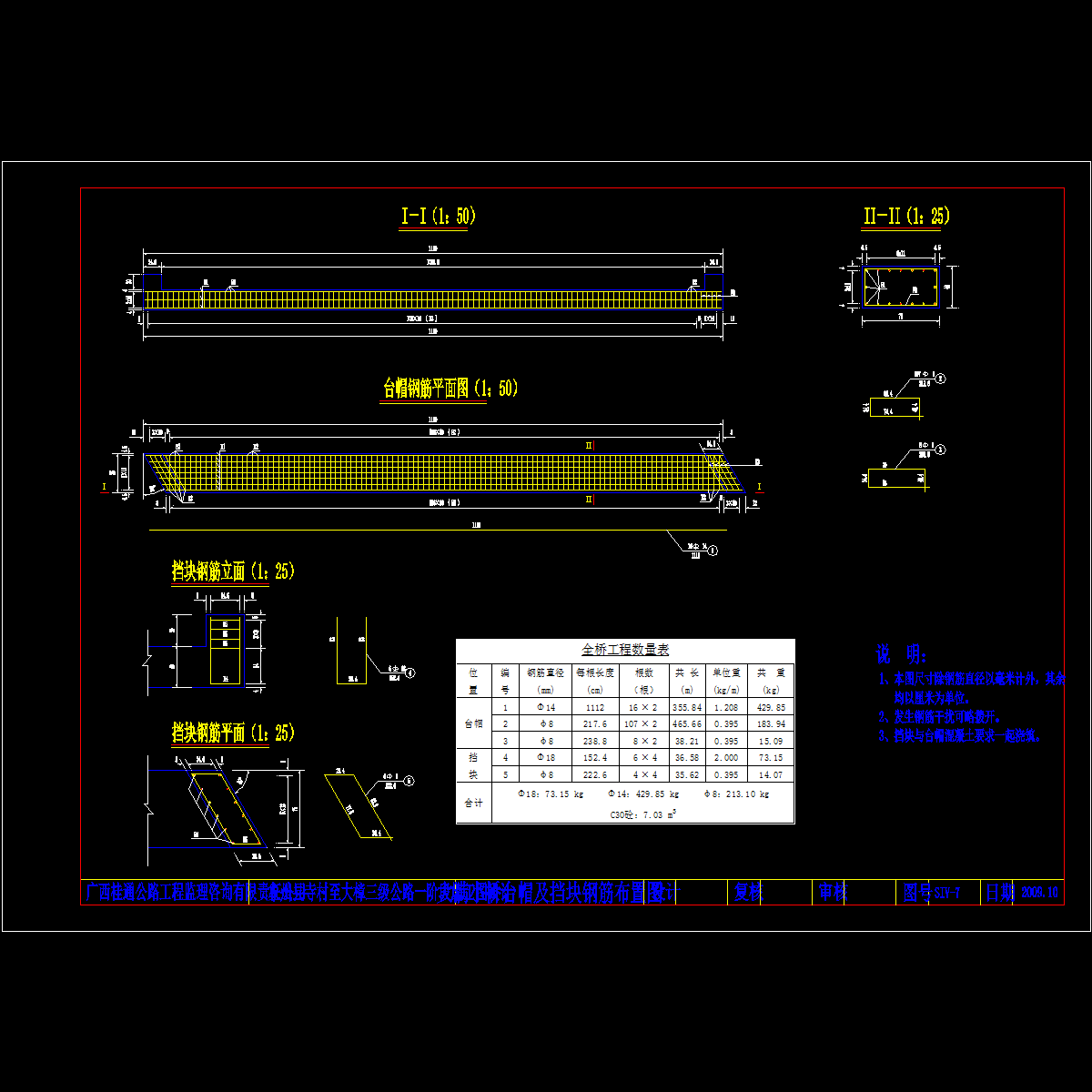

象州县寺村至大樟三级公路小桥设计图纸.dwg

二、桥梁结构 　　xx小桥上构采用现浇1－7米实心板结构，下构桥台采用M7.5浆砌片石重力式 U型桥台，明挖扩大基础，并用C20片石混凝土砌体砌筑。 　　 　　三、主要材料 　　1、混凝土： 现浇实心板采用C30混凝土，防撞墙采用C30混凝土。 　　2、钢 筋： 直径>10mm者均采用HRB335带肋钢筋，其性能应符合《钢筋混凝土用热轧带肋钢筋》（GB1499－1998）的规定。凡公称直径≤10mm者，均采用R235光圆钢筋，其性能应符合《钢筋混凝土用热轧光圆钢筋》（GB13013－1991）的规定。 　　 　　四、施工注意事项 　　1、因时间紧迫，本桥未经钻探，施工前必须补充钻探，以查明地质情况，确保桥梁安全。 　　2、桥台基础应埋入地面以下不小于2米。桥台的地基承载力不小于280Kpa。在实际施工中，应结合地质钻探情况，对设计的基底标高进行核对。 　　3、台帽混凝土施工时应与挡块及支座垫石混凝土一起浇注。 　　4、现浇桥台墙顶混凝土时注意预埋防撞护栏的预埋钢筋。 　　5、台背应回填碎石土并夯实。 　　6、行车道板的预拱度为1厘米。行车道板的混凝土必须一次浇注完毕，同时注意根据平曲线的要求预埋防撞护栏的预埋钢筋。 　　7、其他未尽事宜应按有关施工规范的要求进行施工。
