公路改造工程CAD施工图纸设计（111页含小桥涵洞）

资料简介
赚取积分

公路等级：四级
车道数：二车道
干线：否
位置：安徽
附属：中小桥涵

附件详情

第一篇总体设计
1.项目地理位置图1
2.总说明书5
3.路线平纵面缩图1
4.主要技术经济指标表2
第二篇、路线
1.说明3
2.路线平面图5
3.路线纵断面图5
4.直线、曲线及转角表1
5.纵坡、竖曲线表1
6.逐桩坐标表1
7.道路设施横断面布置图1
8.安全施工工程数量汇总表1
9.交通标线、标志平面布置图 5
10.标志一览表1
11.路肩波形梁护栏设置一览表1
12.路测示警桩布置一览表1
13.安全设施版面布置图3
14.单柱一般构造4
15.单悬臂标志一般构造图2
16.道路交通标线设计图4
17.波形梁护栏一般构造图3
18.警示桩构造设计图2
19.里程碑构造2
第三篇、路基、路面
1.说明8
2.路基设计表7
3.路基标准横断面图1
4.路基横断面设计图10
5.超高方式图1
6.路基土石方数据计算表3
7.路基每公里土石方数量汇总表1
8.路面工程数量表1
9.路面结构图1
10.水泥混凝土路面设计图2
11.平曲线上路面加宽表1
第六篇、路线交叉
1.说明1
2.平面交叉设计图表3
第十篇、筑路材料
1.说明1
2.沿线筑路材料场表2
第十一篇、施工组织设计
1.说明1
2.工程进度图1
3.临时工程数量表1

附件详情

项目概要：
公路设计标准为四级公路，设计速度为30km/h，路基宽度为6.5米，路面宽度为5.0米，路肩宽为0.75米，路面横坡为2%，路肩横坡为4%，路面建筑设计结构形式为水泥混凝土路面。路线全长为3.368公里，主要控制点为路线起迄点、K0+165处桥、县道、K1+988处小桥、K2+390处小桥。老路为沥青表处路面，路面宽为5米，路基宽为7米，多段老路路况差，大面积坑槽，沉陷，状态良好的老路，主要以轻度脱油为主。全线共有桥梁4座，分别为空心板桥和3个双曲拱桥，使用状态良好，该资料予以利用，涵洞2道，为圆管涵，使用状态良好，予以利用。
......
新技术、新材料、新设备、新工艺的采用和计算机应用情况：
应用主要有控制测量采用GPS定位技术、使用计算机输入数据，建立数据文件库，施工图设计各专业全方位采用CAD技术，计算机出图率大100%。
......
共计111页，。

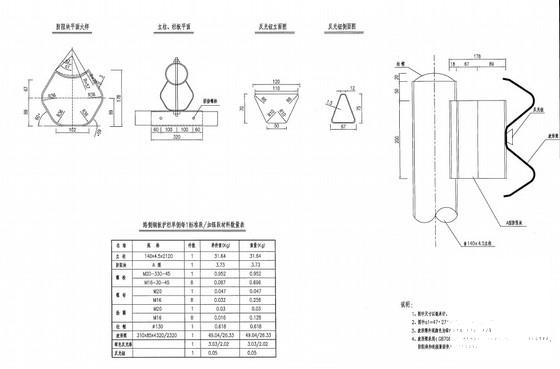

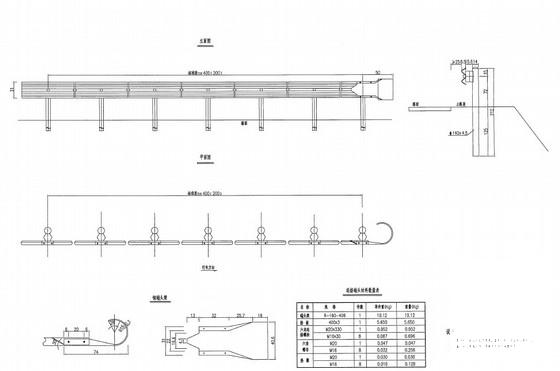

波形梁护栏一般构造图

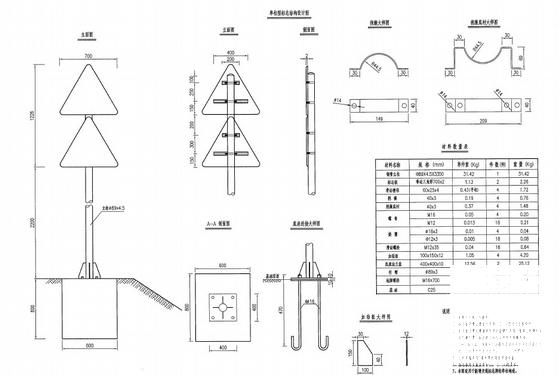

单柱一般构造图

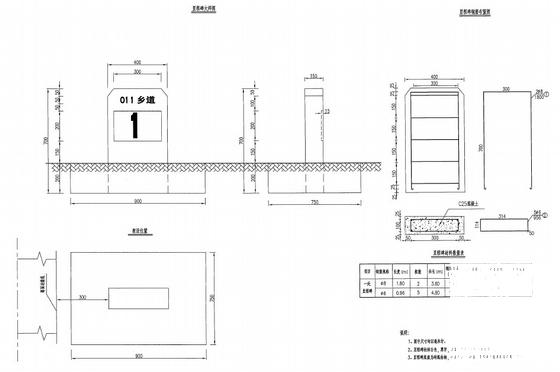

里程碑构造图

示警桩构造设计图

水泥混凝土路面设计图

单悬臂标志一般构造图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
