高速公路工程标段实施性施工组织设计(道路桥涵)

  • 项目所在地:新疆
  • 施工组织设计 类型:实施
  • 车道数:四车道
  • 设计时速:120km/h
  • 主体工程内容:大桥, 中小桥, 隧道, 涵洞
  • 路基宽度:28m
  • 路基地基处理:强夯, 其他路基处理
  • 路基支挡:混凝土挡土墙
  • 路面面层 :沥青混凝土路面
  • 计划工期:28.7月
  • 质量目标:地市级优质
  • 附图及附表:施工总平面布置示意图, 组织机构图, 工艺流程图, 主要工程数量表, 劳动力计划表, 材料计划表, 主要施工机具配置表, 测量、实验和检测仪器设备表
  • 编制时间:近代

附件详情

三、主要工程数量
3.1、本标段工程量包括:
1、路基土石方:586.3万方(其中挖方217.0万方,填方369.3万方)…………
2、防护工程:M10浆砌片石94237.8立方米,C30预制块6670立方米…………
3、桥梁涵洞工程:大桥两座、中桥六座、小桥27座,涵洞、通道共91道等。另外,共有桩基561颗、梁板1022片…………
4、路面工程:底基层2088348.8立方米,基层391507立方米,沥青混凝土上中下共计174442.3立方米…………
5、交通工程:xxx段的标志、标线…………
第六章、 施工工艺 及程序
一、路基工程
A、原地面清表
1、根据设计施工图纸,计算出路基中心线直线段每20m、曲线段每10m的横断面中桩坐标,同时根据路基设计填土高度、路基横断面设计图,计算出直线段每20m,曲线段每10m横断面清表宽度(清表宽度两边进行加宽,每边加宽30cm)…………
2、原地面清表前要进行沿线调查,对存在有房屋、通讯、电力设备、石油、供水管道、等的地段要有详细的调查资料,进行物探,确认障碍位置,与有关部门联系,解除障碍,达到安全施工。清表开始前,要与有关部门联系,在相关部门人员到场或认可后,方可进行施工…………
3、清表机械清表时,垂直于路线方向(横向清表),由低向高清表,清表厚度按设计要求控制,清表废弃料运至弃土场…………
4、清表时,在清表宽度控制点插放小红旗,为机械操作手提供清表边线,以免清表不到位进行返工…………
5、清表完成后,对原地表进行闷水,当含水量满足碾压要求后,对原地面进行整平碾压,压实度应达到设计要求不小于90%…………
6、清表过程中需要注意的事项
(1)、在原地面清表前进行原地面调查,对较大坑穴进行挖出表层土后分层夯实填平;对沙窝做挖出30cm换填处理…………
(2)、草皮、树木及树墩、树根和表土采用装载机配合人工进行清除,对于树根较深的树墩、树根面积又不大的树坑,采用人工局部开挖,然后分层夯实填筑…………
(3)、沿线砖石及其他砌体结构物采用推土机配合人工进行拆除…………
(4)、原地面的表土、草皮应按图纸所示的深度和范围清除,并运到指定地点备用或废弃…………
(5)、场地清理留下的坑穴,应按图纸要求的材料进行回填,并压实到与周围同样的压实度…………
(6)、当路基填土高度小于路面和路床总厚度时,应根据图纸,对路床0—50cm深挖、50—80cm翻松碾压处理,即保证96区为80cm…………
B、路基土方填筑
1、地基表层处理完后,路堤基底压实度应不小于91%。检验合格后由项目部做好开工申请,内附测量、试验资料及 技术交底 。报总监理工程师申报开工报告,待正式批复后方可动工…………
2、测量放样
用全站仪采用坐标法施放中线,并固定路线中心主要控制桩,进行施工控制。直线段每隔20m定出一个中桩和二个边桩,曲线段每隔10m 定出一个中桩和二个边桩,并放样出各点的坡脚线位置,用白灰撒出坡脚线…………
3、上土、整平
(1)、根据试验路段确定的虚铺系数,计算出上土虚铺厚度一车填料所能铺筑的面积…………
(2)、在上一层面上用白灰线画出方格,方格应尽量为计算面积的整数倍或整数分之一,如三车一格或一车三格,方便控制虚铺厚度。在路基填方布土前,在路基上每隔20米,横断面上根据每层的松铺厚度设置红白间隔(间隔距离为虚铺厚度)的填筑控制杆(即三杆、三线、四区、八流程中的“三杆”),作为控制填方填料松铺厚度的第二种方法。上述两种控制方法可使推土机推平料堆后,路基填料的松铺厚度符合要求。推土机推平后,再次测定填料的含水量,根据时间情况进行补水…………
(3)、将运输车卸下的土用推土机平铺在计算出的网格内,摊铺要平均,表面要平整。推土机过后,如表面有坑凹部分,用人工配合填平。当平地机产生作业面后,立即用平地机精平,形成流水作业。精平工作应快速进行,以防填料水分过度蒸发。精平时横纵方向保持平顺均匀以保证压实效果。平整后的填料面应留有1.5%左右的横坡以利排水…………
4、碾压
大面积施工应采用整体分段上料、摊平,分段碾压,路基横向碾压重合长度不小于5米。填筑上料采用整幅全断面上料,待平地机找平够100米左右时,压路机紧随其后进行碾压作业,依次向前推进,形成流水作业。碾压遵循先轻后重、先两边后中间、先静压后振动的原则进行,碾压方式为错1/2轮宽碾压。碾压是顺序为初压——复压——终压。初压:振动压路机在推土机、平地机第一次找平后进行静压,以暴露潜在的不平处,若有不平,用平地机二次找平;复压:二次找平后,振动压路机进行振动碾压。在强振4遍后,进行压实度检测;终压:通过试验检测当路基压实度达不到设计和规范要求后,压路机进行静压光面,直至表面无显著

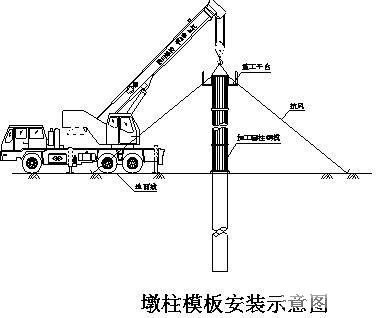

墩柱模板安装示意图

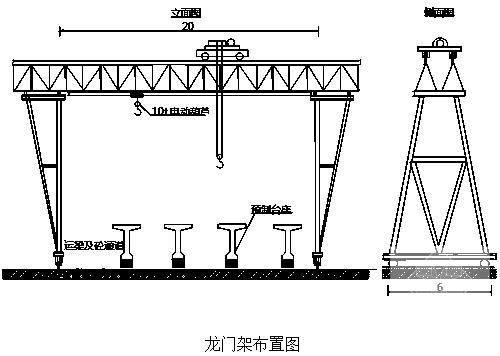

龙门架布置图
