甲级院_1.1万平高层住宅电气施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:11088.03平方米
  • 建筑地上层数:26层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 负荷等级:一级,三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为甲级院_1.1万平高层住宅 电气施工图 (2020)。

概况:
该项目为贵阳某小区安置房。
本子项为2#楼,建筑面积为:11088.03m,地下2层,地上26层,主要功能为住宅。
主要结构类型:框架剪力墙结构;防火等级一级;抗震设防烈度6度。

设计范围:
0.38/0.22kV配电系统;建筑物防雷、接地系统及安全措施;
火灾自动报警系统;公共区域照明;火灾应急照明系统;
防火门监控系统;消防电源监控系统;电气火灾监控系统。

部分图纸摘录:

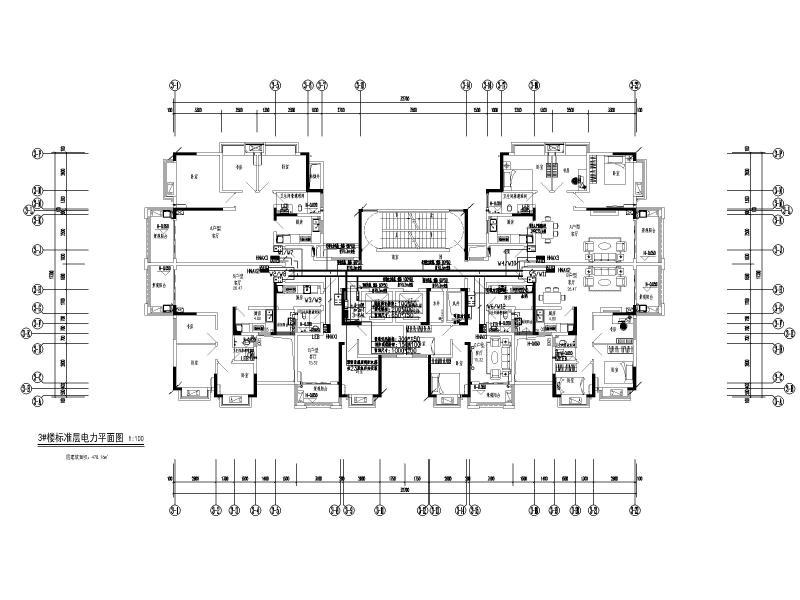

电力平面图

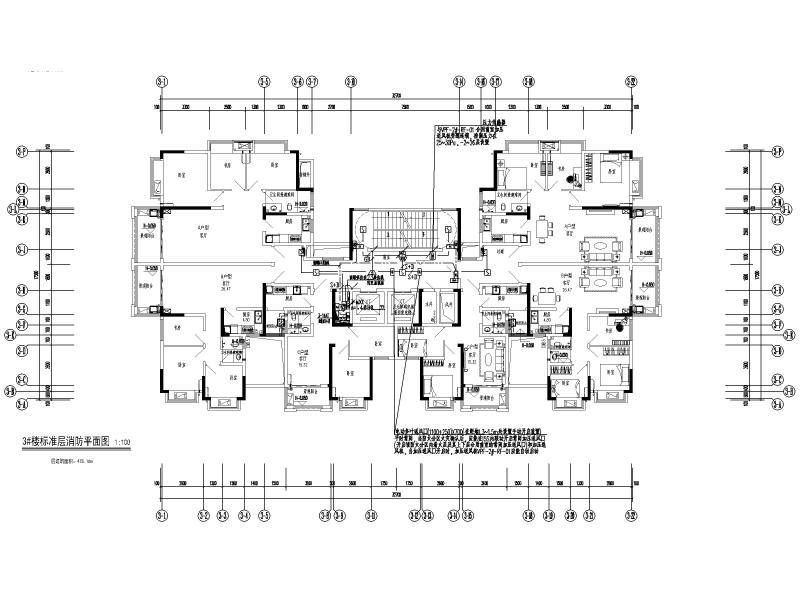

消防平面图

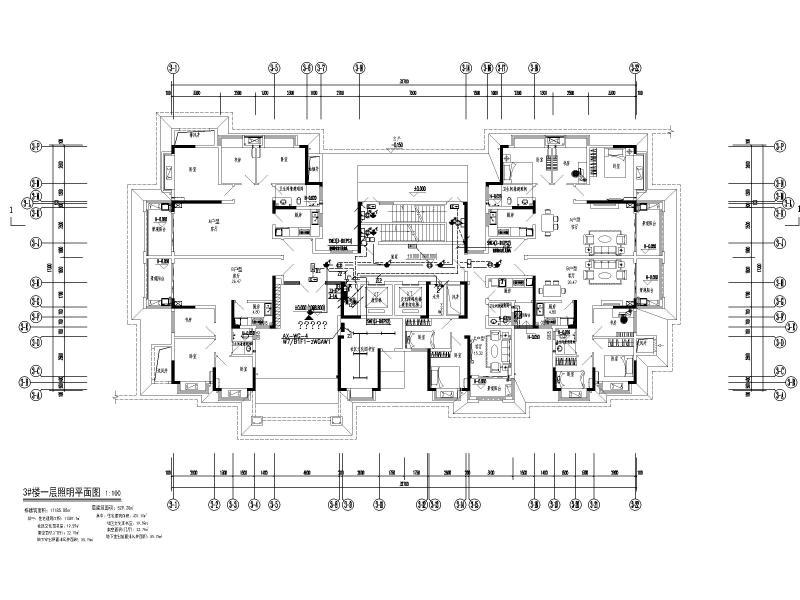

照明平面图

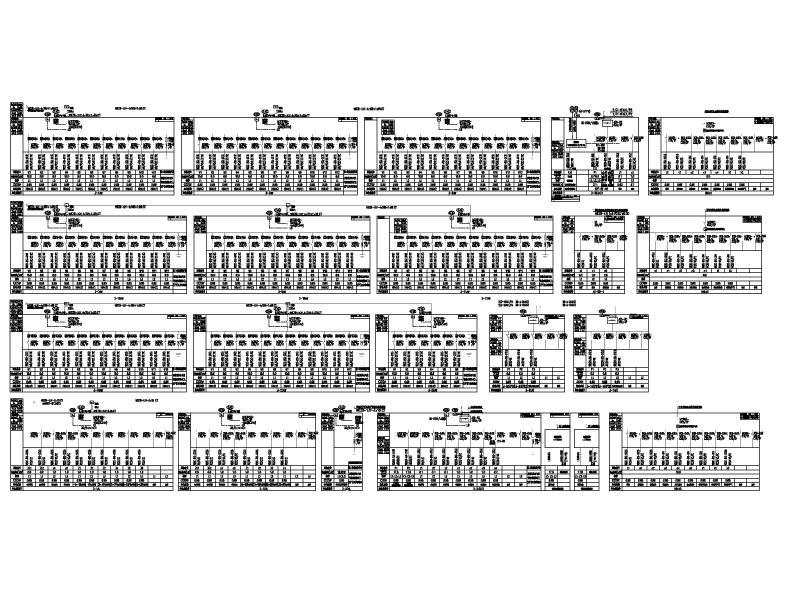

低压配电系统图

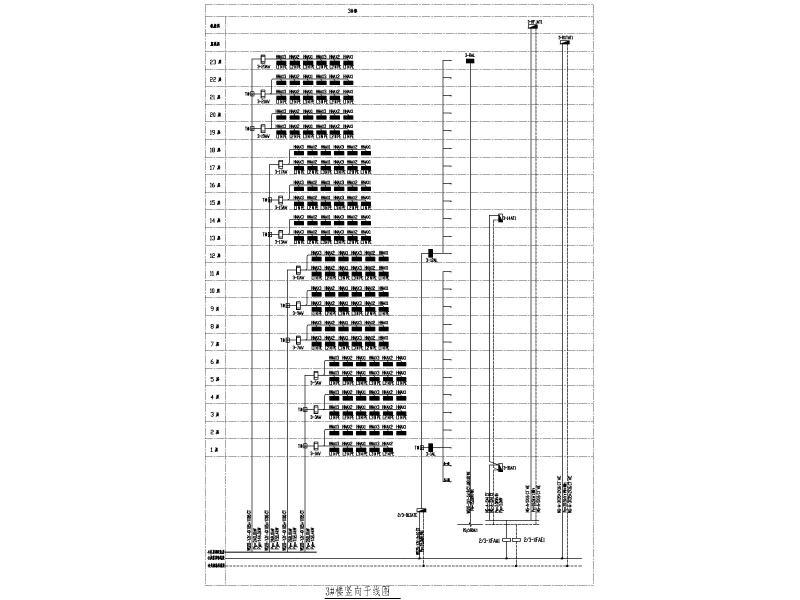

竖向干线图




消防应急照明系统图




防火门监控系统、消防电源监控系统、电气火灾监控系统
