多层住宅楼电气施工图纸(甲级院2017)

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:8层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 地下室用途:车库
  • 负荷等级:三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:安徽
  • 强电设计:供配电系统,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:出入口控制系统,综合布线系统,通信系统,有线电视和卫星接收系统,信息网络系统,其它

该附件为安徽多层住宅楼 电气施工图

概况:
该项目为安徽滁州金宁府小区1#楼,属于多层住宅。负一层为非机动车库,一~八层为住宅,框架结构。

设计范围:
低压配电系统;照明、插座系统;防雷、接地系统;
综合布线系统,有线电视系统;门禁对讲系统;
电话、数据宽带网络系统;

部分图纸摘录:

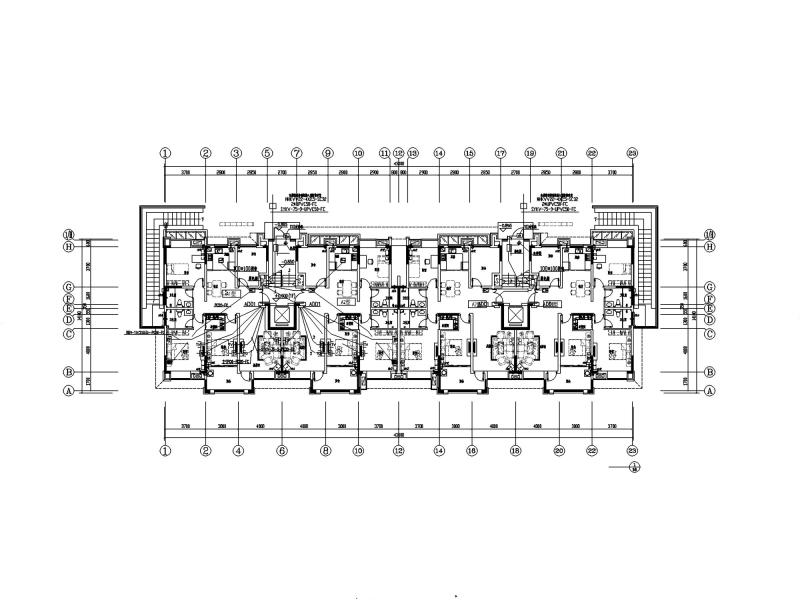

照明平面图
强电平面图
防雷平面图

弱电平面图

配电系统图
弱电配线箱

弱电系统图



图纸内容全览


以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 多层住宅电气图纸 - 1
    多层住宅电气图纸 - 1
  • 多层住宅电气图纸 - 2
    多层住宅电气图纸 - 2
  • 多层住宅电气图纸 - 3
    多层住宅电气图纸 - 3
  • 多层住宅电气图纸 - 4
    多层住宅电气图纸 - 4
  • 多层住宅电气图纸 - 5
    多层住宅电气图纸 - 5
  • 多层住宅电气图纸 - 6
    多层住宅电气图纸 - 6
  • 多层住宅电气图纸 - 7
    多层住宅电气图纸 - 7
  • 多层住宅电气图纸 - 8
    多层住宅电气图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
