13层甲级院_知名房产住宅楼电气施工图纸

该附件为知名企业回迁住宅楼 电气施工图 。

概况：

该项目为北京市B桂园某项目D区用地回迁房项目-4#住宅楼，4#楼建筑高度40.8m，地上13层，地下3层。总建筑面积8058.52m，其中，地下总建筑面积1515.3m，地上总面积6543.22m。住房总套数52户。建筑分类为一类，耐火等级为一级。地上每层每单元设一个防火分区，每个防火分区的建筑面积均满足规范要求。

设计范围：

220/380V配电系统；建筑物防雷、接地系统及安全措施；

火灾自动报警系统；防火门监控系统；消防电源监控系统；

有线电视系统；信息系统；多功能对讲系统；闭路电视保安监视系统。

部分图纸摘录：

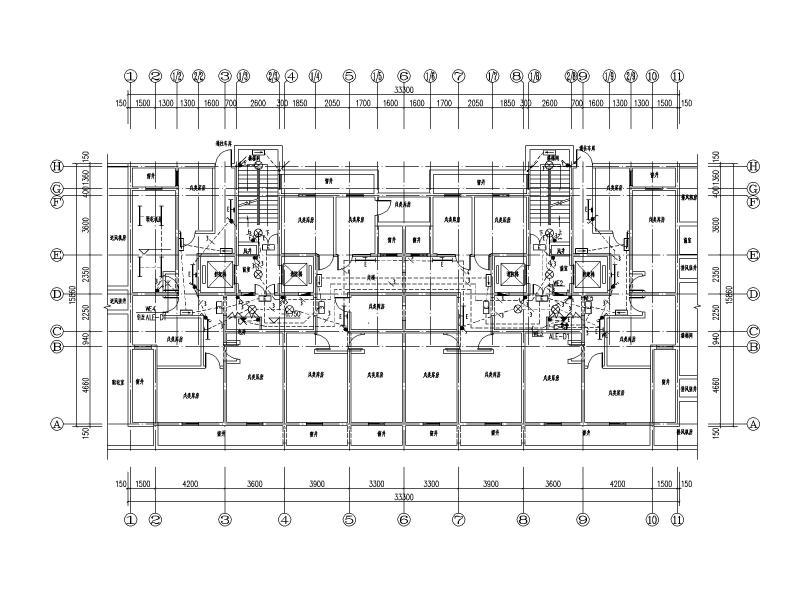

照明平面图

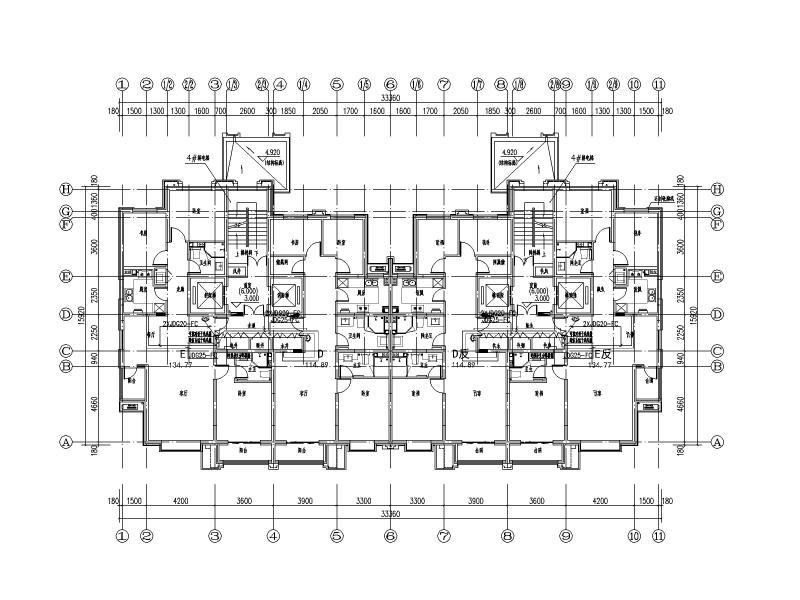

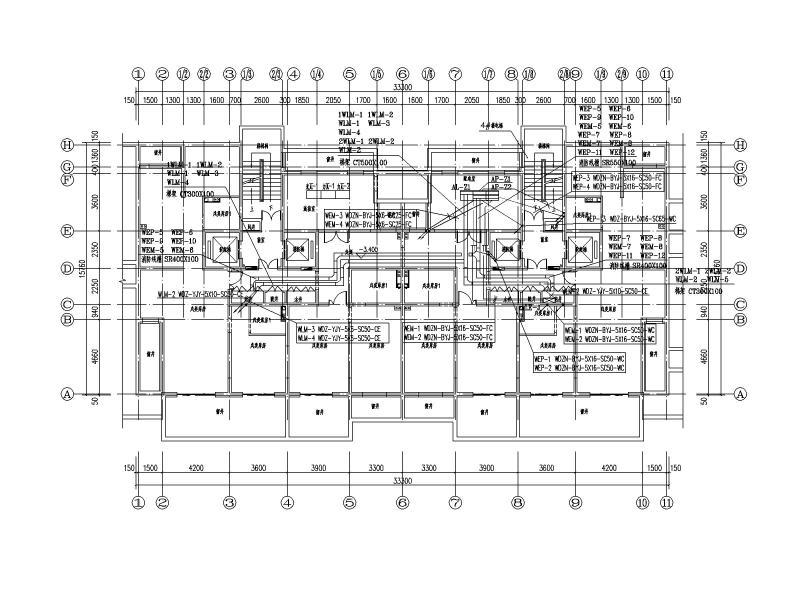

电气平面图

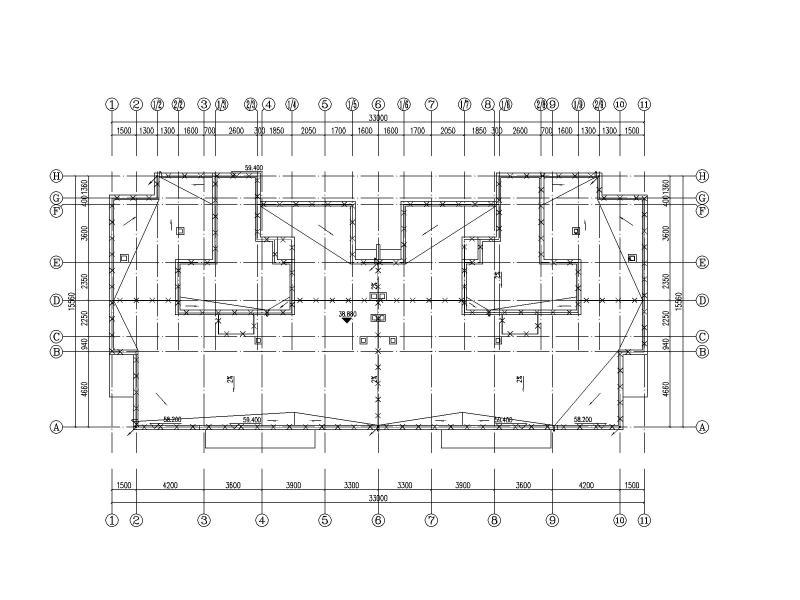

防雷平面图

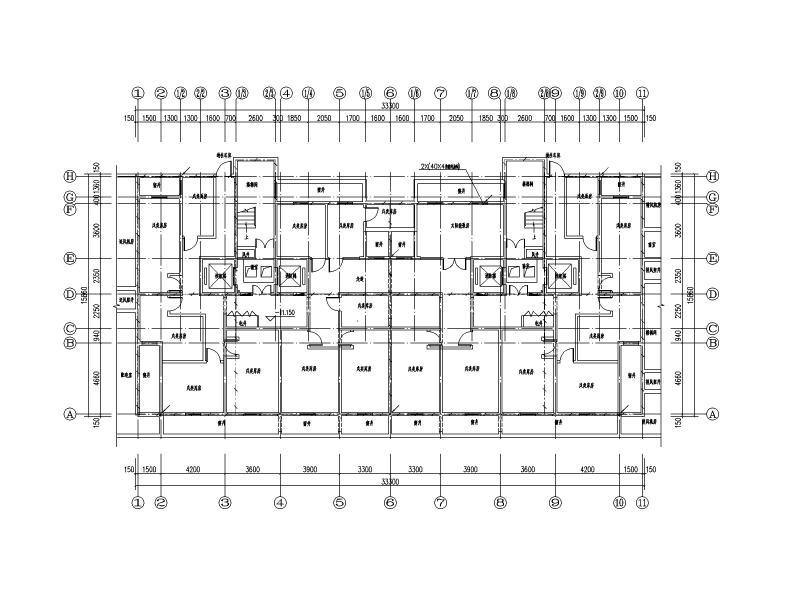

接地平面图

弱电平面图

防火门监控及消防电源监控平面图

配电系统图

消防系统图

防火门监控系统图，消防电源监控系统图

通信系统图

对讲系统图

图纸内容全览
