甲级院_高层住宅楼电气施工图纸（2016）

该附件为浙江绍兴某住宅小区高层住宅楼 电气施工图 。

概况：

本项目为浙江绍兴某住宅小区。该项目为该项目之子项-1#住宅楼。

结构类型其异形柱框架-剪力墙结构。本建筑地下一层为非机动车库，一层为住宅门厅、商业服务网点，二至十一层为住宅。总户数为60户。建筑占地面积为1048.22平方米；建筑地上面积为8127.18平方米(不含架空面积55.86平方米)。建筑层数为11层，建筑高度为34.40米（室外至屋面结构层）。建筑耐火等级为二级。建筑工程设计等级为二级。属夏热冬冷地区（IIIA类气候带），抗震设防烈度低于6度，结构按非抗震设防。

设计范围：

电力配电系统；照明系统；建筑物防雷、接地系统及安全；电气节能和环保；

火灾自动报警及消防联动控制系统；消防电源监控系统；防火门监控系统.

部分图纸摘录：

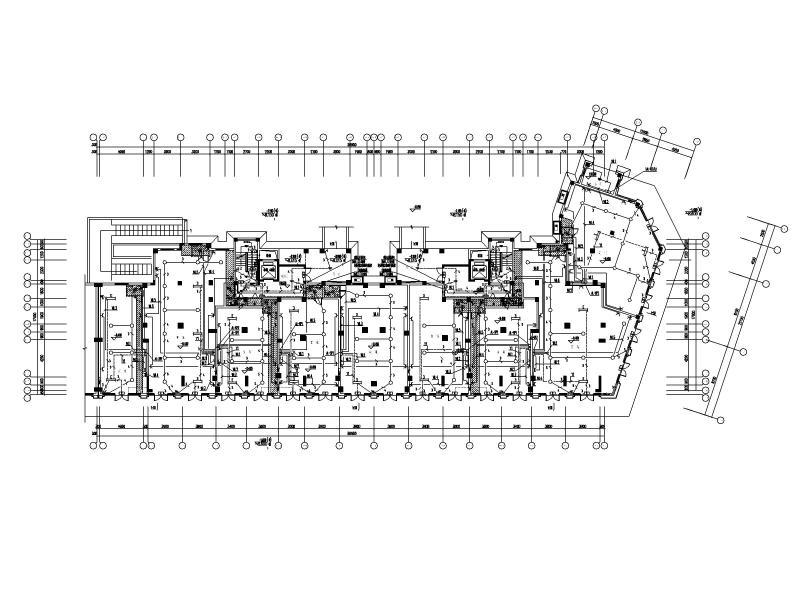

照明平面图

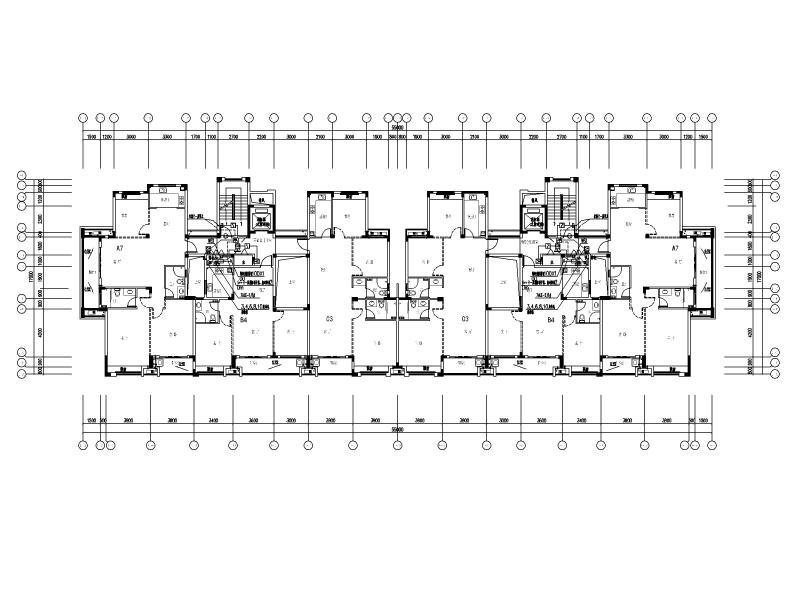

消防平面图

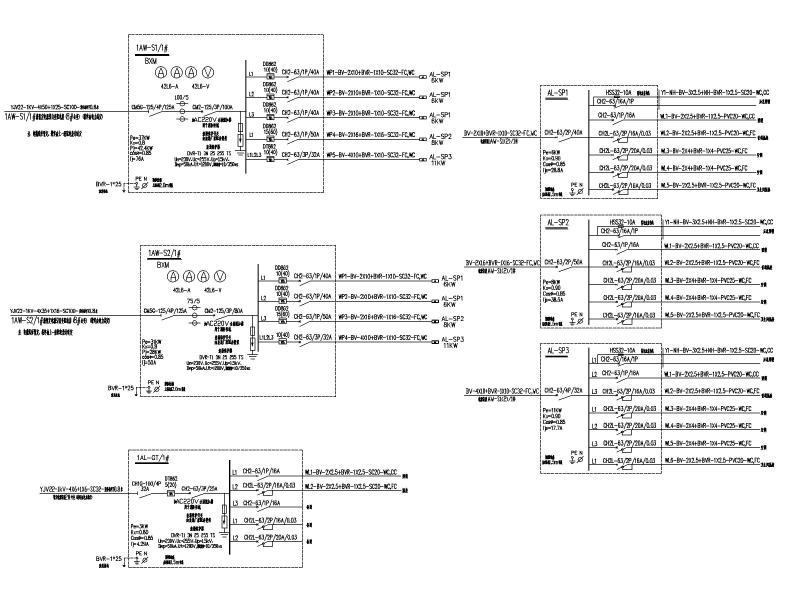

配电箱系统图

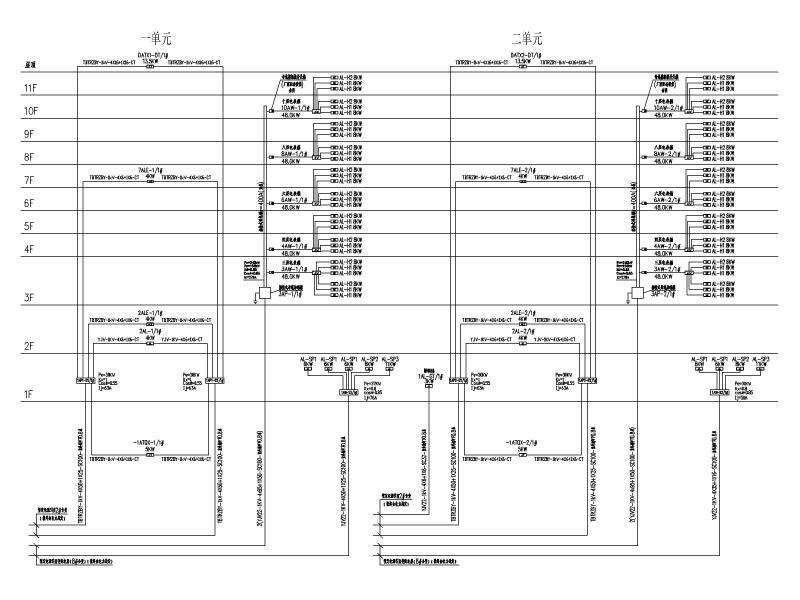

竖向配电系统图

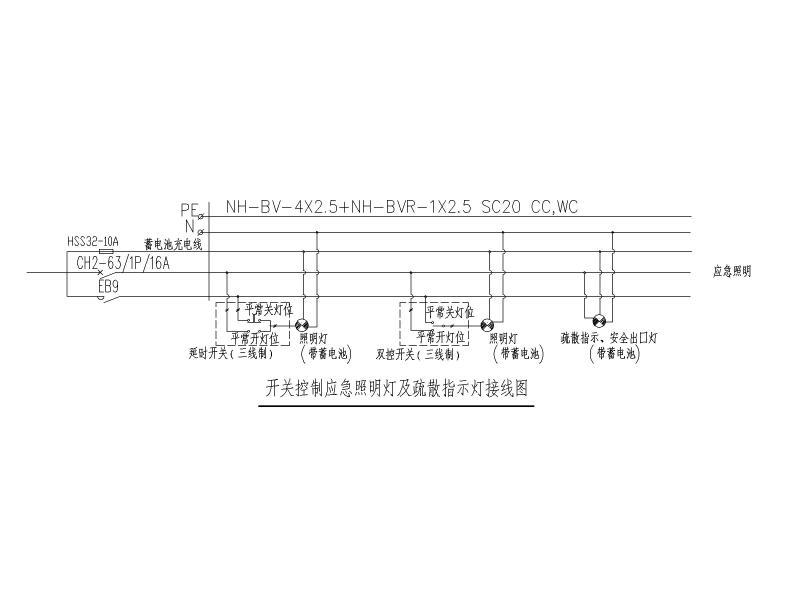

开关控制应急照明灯及疏散指示灯接线图

火灾报警系统图

消防设备电源监控系统图

防火门监控系统图

等电位联结图
