27829平米10层人民医院病房楼空调通风设计施工图纸

  • 建筑类别:医疗建筑
  • 建筑类型:高层建筑
  • 建筑设计面积:27829平方米
  • 建筑高度:41.1m
  • 地上楼层:10
  • 地下室:无
  • 设计阶段:施工图设计
  • 设计内容:空调,通风,自控,防火排烟
  • 设计说明:有,设计参数
  • 参考图纸:20-50张
  • 设计年代:近代

附件详情

  • 空调设计施工总说明
  • 主要设备材料表、图例
  • 空调风路系统图
  • 空调水路系统图
  • 空调风路平面图
  • 空调水路平面图
  • 屋面通风平面图

附件详情

稿件为山东菏泽某人民医院综合病房楼空调通风设计施工图纸;建筑地上十层,建筑高度41.10米,建筑面积为27829平方米,建筑分类为一类高层建筑。病房楼一层为药房、药库、住院处、化验室及办公室;二层为五官科病房;三、四层为外科病房;五层为洁净手术部;六层为设备层;科病房;九层为儿科病房;十层为内科病房。
设计内容:该资料范围为该建筑的空调系统、通风系统和防排烟系统设计。

,图纸共21张。

空调水路系统图

屋面通风平面图

空调水路平面图

医院暖通空调设计图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

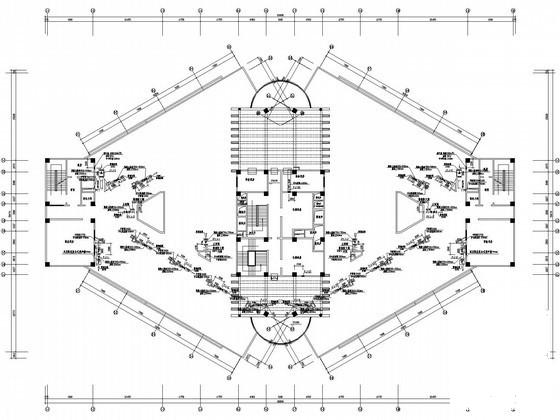

  • 医院病房楼设计 - 1
    医院病房楼设计 - 1

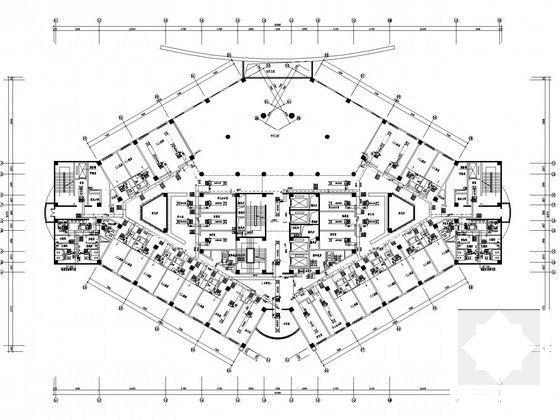

  • 医院病房楼设计 - 2
    医院病房楼设计 - 2

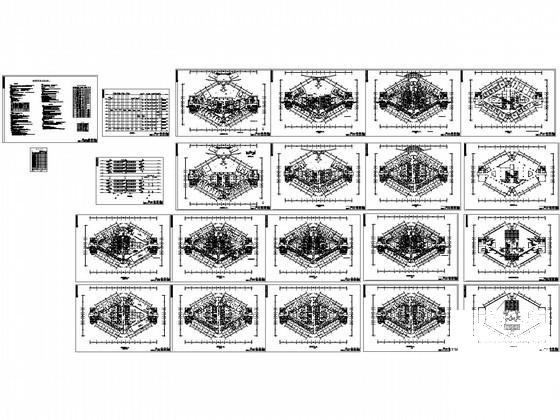

  • 医院病房楼设计 - 3
    医院病房楼设计 - 3

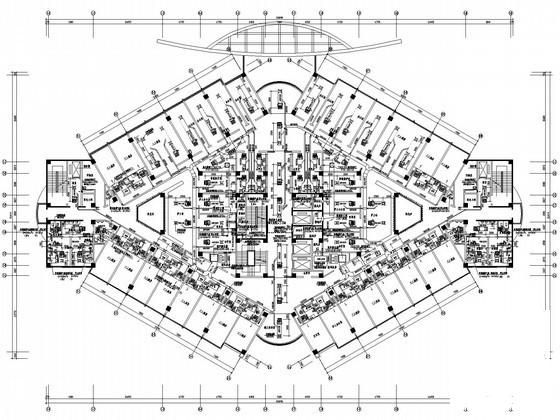

  • 医院病房楼设计 - 4
    医院病房楼设计 - 4

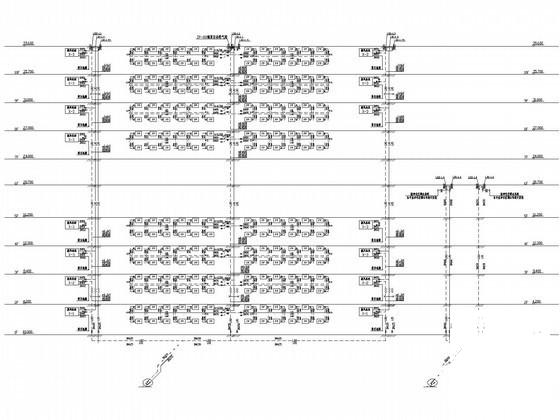

  • 医院病房楼设计 - 5
