21层大型医院病房楼空调通风施工图(知名院图纸，详图丰富)

资料简介
赚取积分

附件设计说明：有
建筑类别：医疗
建筑高度类型：高层建筑
建筑设计面积：120000平方米
建筑地上层数：21层
建筑地下层数：3层
图纸设计深度：施工图
参考图纸：52张
设计年代：近代
设计内容：空调,通风,防排烟,冷热源,机房
冷热源：市政热网,电动压缩式冷水机组
空调系统：全空气系统,空气-水系统
水系统：变流量,双管制
节点大样：冷却塔,集分水器,风机盘管
项目所在地：江苏

附件详情

资料目录
主要设备材料表
空调设计总说明
空调施工总说明
图例
冷热水机房工艺布置平面图
冷热水机房设备基础布置平面图
冷热水机房剖面图
冷热水机房设备基础大样图
分集水器制作大样图
室外冷却塔布置平面图
地下层通风平面图
通风空调及防排烟平面图
空调水平面图
屋面通风及防排烟风机布置平面图
防排烟系统图
制冷系统图
制冷自控原理图
空调水路系统图
空调系统阀门控制图
风机盘管安装大样图
核心体管井详图
空调机房详图

附件详情

稿件为江苏徐州某大型医院病房楼空调通风设计全套施工图纸，由国内某著名设计院设计。该病房楼工程,为医院主体工程，病房楼总建筑面积约十二万平方米，地上二十一层，地下三层，总建筑高度为88.8m。
本次工程设计范围主要包括：地下冷热水机房工艺布置；病房、医办、会议室等集中空调系统设计；内走廊排烟系统设计；防烟楼梯间前室及其与消防电梯合用前室正压送风系统设计；地下水暖设备用房、等排风及排烟系统设计及病房内卫生间排风系统设计等。

，图纸共52张。

制冷自控原理图

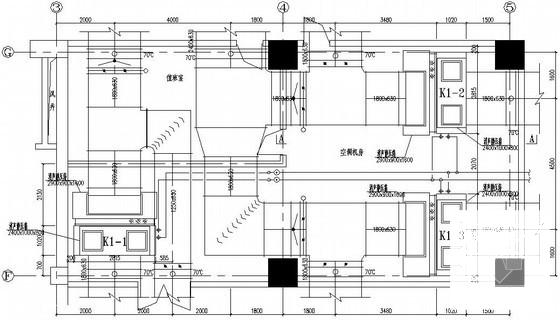

空调机房详图

冷热水机房工艺布置平面图

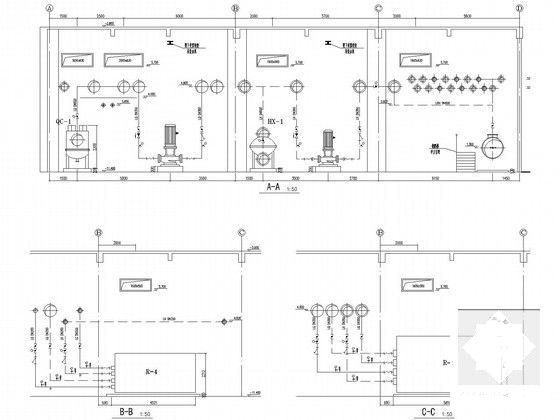

冷热水机房剖面图

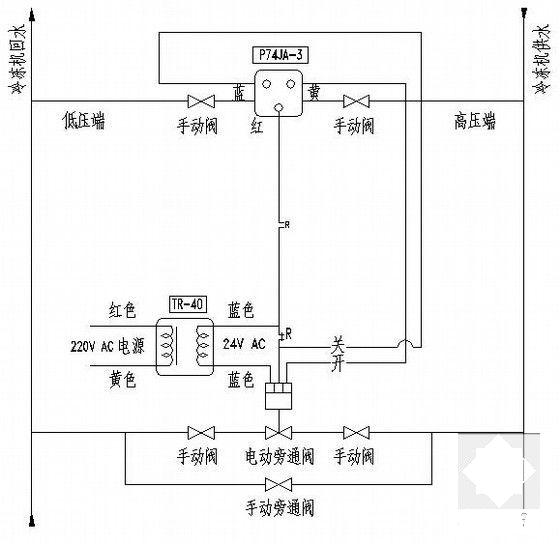

冷水机组压差旁通控制

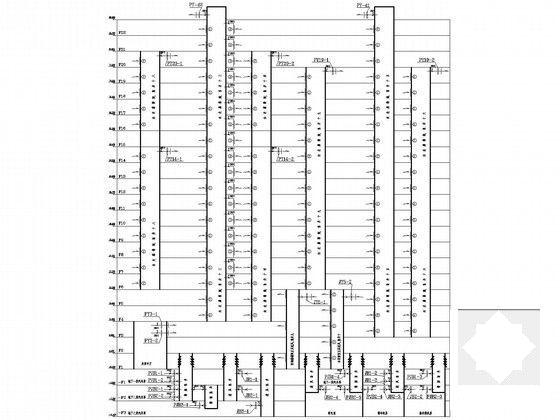

防排烟系统图

风机盘管安装大样图

室外冷却塔布置平面图

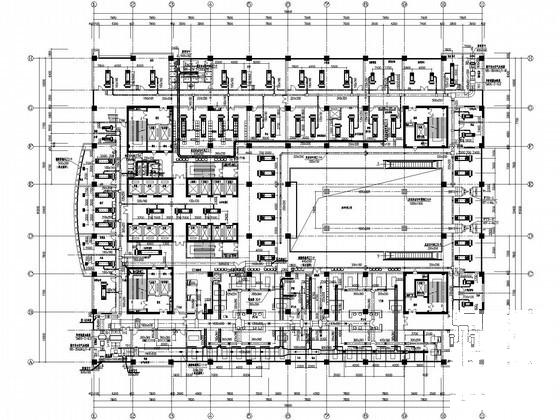

空调平面大样

冷热水机房工艺布置平面图大样

新风空调机房详图

空调水平面
