人民医院综合病房大楼洁净空调施工图纸

  • 建筑类别:医疗
  • 图纸设计深度:施工图
  • 参考图纸:12张
  • 设计内容:空调,通风,洁净,其它
  • 洁净等级:百级,千级,万级
  • 水系统:四管制

附件详情

该项目为xxx人民医院综合病房大楼 洁净手术室及洁净辅房净化空调系统工程项目,共16间手术室及其辅助用房。
手术室的气流组织为集中层流天花送风方式,上送两侧下回.即送风口集中布置在手术台上方截面,出风面上方满布高效过滤器.回风口布置在手术室两侧下端。Ⅰ级手术室采用垂直层流送风,送风口设计风速为0.4~0.5m/s,从而 确保在手术台上方截面风速在0.25~0.3m/s之间,Ⅱ、Ⅲ级为局部层流,但由于送风口集中布置在手术室顶面中央,也充分保证了手术台区域的洁净度。手术部辅房及洁净走廊采用上部部高效送风口送风下部单侧回风方式,其它区域采用上部高效送风口送风上部回风方式。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

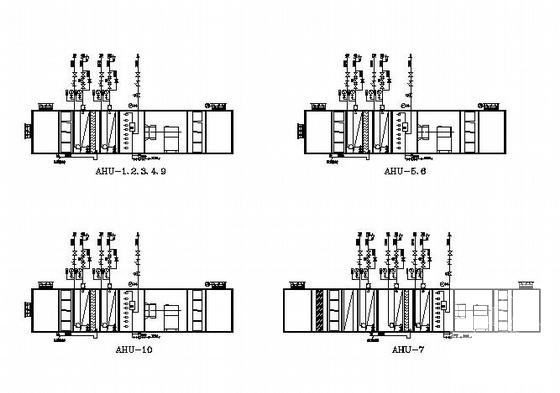

  • 病房大楼洁净空调 - 1
    病房大楼洁净空调 - 1

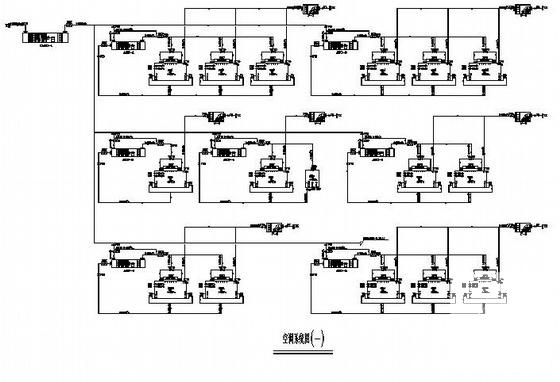

  • 病房大楼洁净空调 - 2
    病房大楼洁净空调 - 2

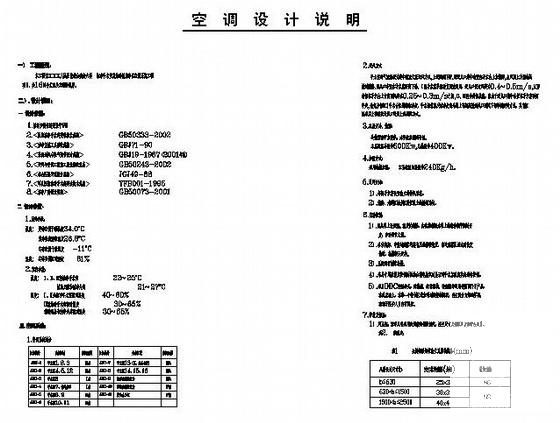

  • 病房大楼洁净空调 - 3
    病房大楼洁净空调 - 3

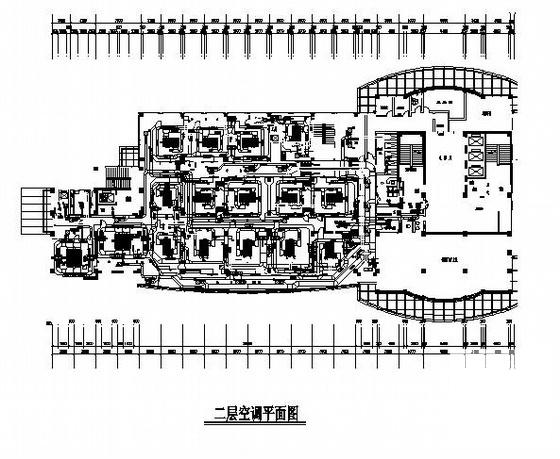

  • 病房大楼洁净空调 - 4
    病房大楼洁净空调 - 4
以上是部分截图,请下载附件后查看完整高清内容
