1层厂房电气设计CAD施工图纸

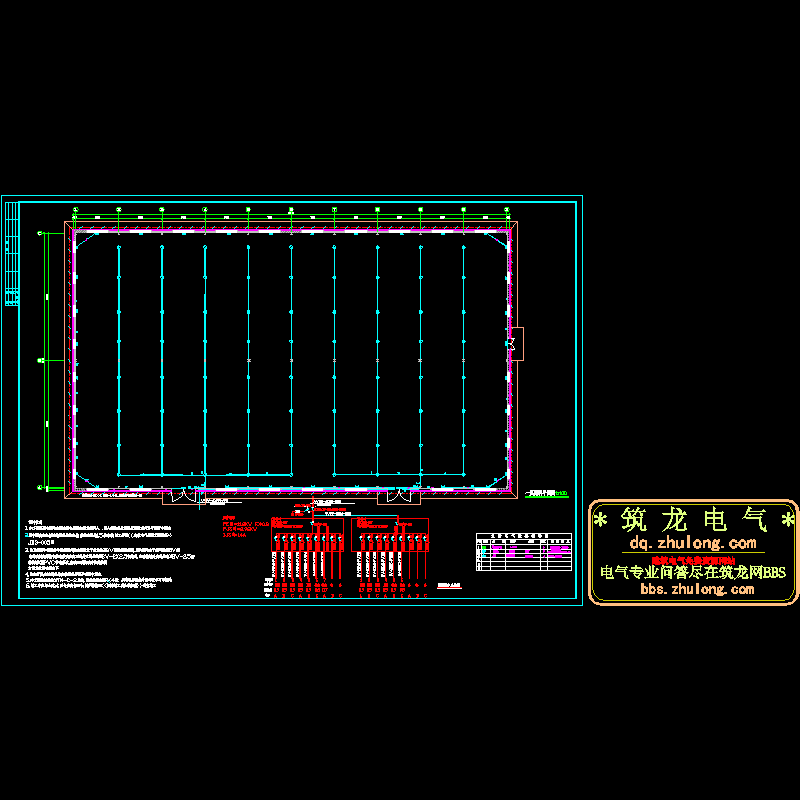

某一层厂房电气施工图，共一张图，主要内容有一层照明、插座、接地平面图，配电系统图，和电气说明。 　　 　　1.该项目照明电源均由院内配电室经电缆直埋引入 .引入线的型号规格及敷设方式详平面图中所注。 　　2.图中所有配电箱均选用成品配电箱.箱底边距地1.5米暗装,施工详见<<建筑电气安装工程图集>>JD3-005页。 　　3.该项目接地系统为TN-C-S系统,要求接地电阻R<4欧所有电器设备外壳均要求可靠接地。
