小型厂房电气设计CAD施工图纸

资料简介
赚取积分

建筑类别：工业建筑
建筑高度类型：单层建筑
建筑设计结构形式：钢结构
建筑设计面积：103.01平方米
建筑地上层数：1层
图纸设计深度：施工图
参考图纸：24张
负荷等级：三级
防雷等级：第三类
火灾保护分级：二级
接地方式：TN-S
项目所在地：河南
强电设计：低压配电,电气照明,建筑物防雷,接地安全
弱电设计：火灾自动报警系统

附件详情

1、电气设计说明
2、配电箱系统图
3、低压配电竖向干线系统图
4、火灾报警和消防联动控制系统图

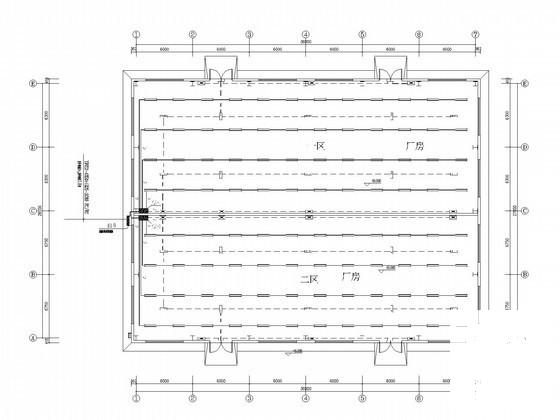

5、照明平面图
6、消防平面图
7、防雷平面图
8、接地平面图

附件详情

该附件是小型厂房全套电气施工图纸，总共24张。
本建筑物属多层丙类厂房,耐火等级为二级.地上一层,建筑设计结构形式为钢结构,设计合理使用年限为五十年,抗震设防烈度七度.建筑面积为103.01m,建筑高度为8.0m.
设计范围及内容：低压配电系统；应急及疏散照明系统；防雷接地系统；火灾自动报警及联动系统。

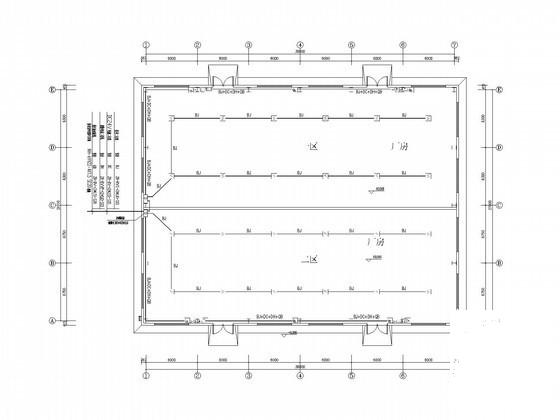

消防平面图

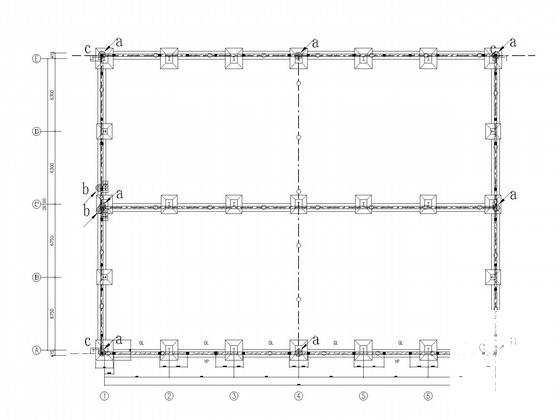

基础接地平面图

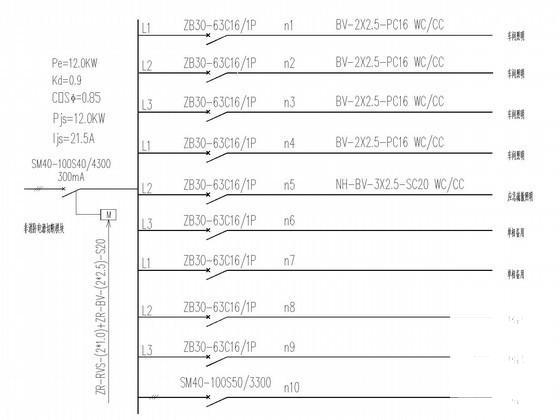

配电箱系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源

第 1 张图
第 2 张图
第 3 张图
第 4 张图

以上是部分截图，请下载附件后查看完整高清内容
