国内多层厂房电气设计CAD图纸

该附件为北京多层厂房 图纸

一. 建筑项目概要:

该项目为玫而美时装科研生产基地,该项目为2层地下室,地上分为两栋建筑建筑,北楼为4层的1号建筑,南楼为3层的2号建筑。两栋建筑在2层设有室外连廊相连通。地下二层为车库、设备用房、丁戊类储藏间,地下一层为丁戊类储藏间、丙类储藏间(储藏物为非麻原料物品),淋浴间、设备用房。

1号建筑首层为办公室,二层~三层为车间,四层为多功能接待厅、职工餐厅、厨房。2号建筑首层~三层为车间。

技术指标:总建筑面积:42209m。其中,地上:19160m,地下:23049m.高度: 1号建筑24m,2号建筑20.7m。

耐火等级: 本建筑为丙类多层厂房,耐火等级为一级。

结构类型:现浇钢筋混凝土框架结构(1号建筑与2号建筑之间连廊除外)。抗震设防烈度为8度。主体结构耐久年限50年。

二、设计范围

1. 该资料包括红线内的以下内容:

1).10/0.4KV变配电系统;;2).动力配电系统;3).照明配电系统;4).防雷及接地系统。

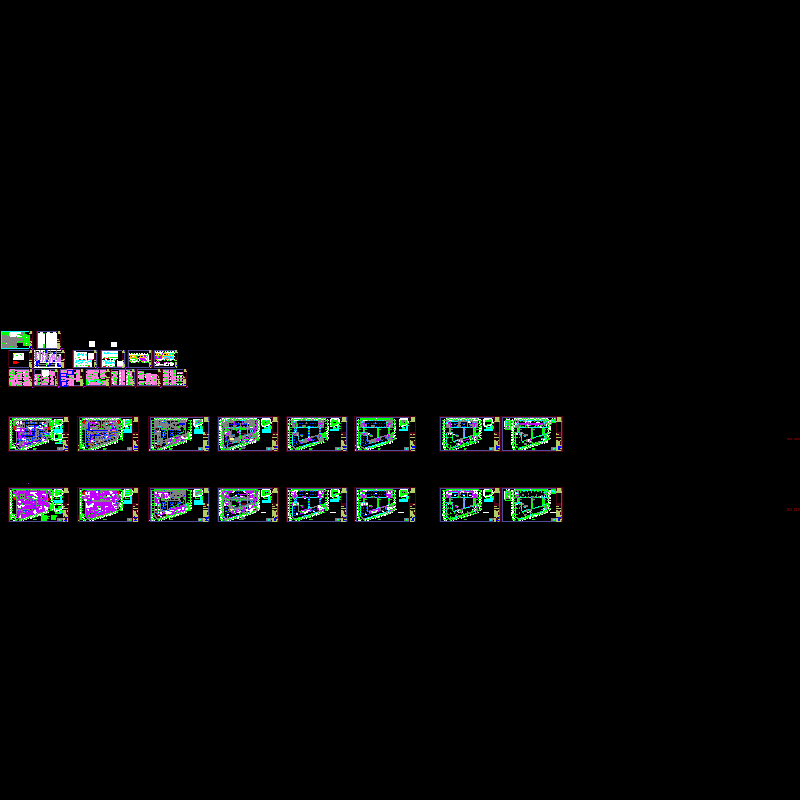

北京多层厂房电气设计图纸

配电干线系统图

变电所低压接线图(二)

图(一)

变电所平面布置图(二)

地下三层人防分区示意图
