17层剪力墙住宅楼结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:17层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:30张

附件详情

结构设计总说明、平法变更及补充表、地下室工程 结构设计说明 、坡屋面梁施工图制图规则和构造详图、桩位平面布置图、筏板 平面布置图 、剪力墙布置图、坡屋面~楼梯间屋面剪力墙布置图、剪力墙配筋表、剪力墙边缘构件表、结构平面图、机房层结构平面图、机房层梁平法施工图、屋面层模板平面图、电梯机房、楼梯间屋面结构平面图、屋面层结构平面图、梁平法施工图、大样图共30张图纸。

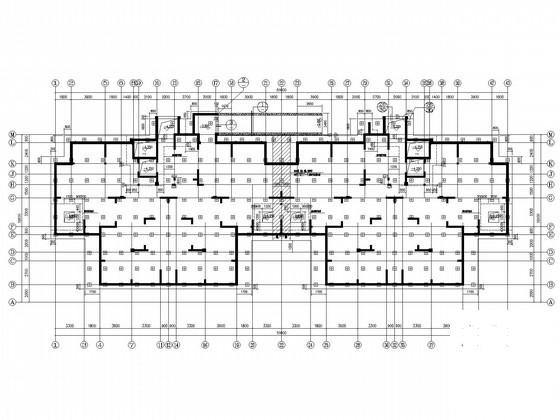

桩位平面布置图

筏板平面布置图

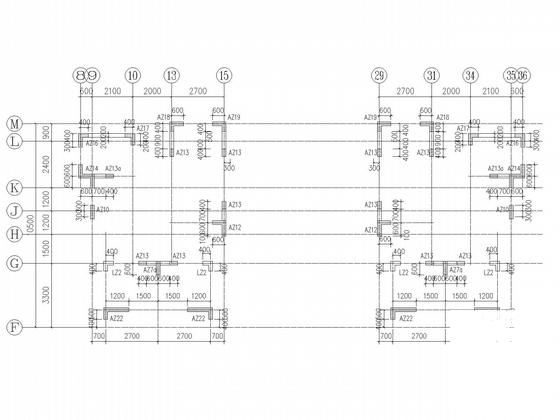

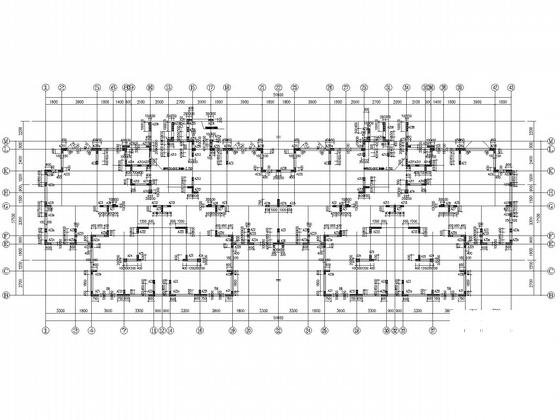

剪力墙布置图

坡屋面~楼梯间屋面剪力墙布置图

电梯机房屋面梁平法施工图

地下室通道底板连接大样

墙身线条

节点详图

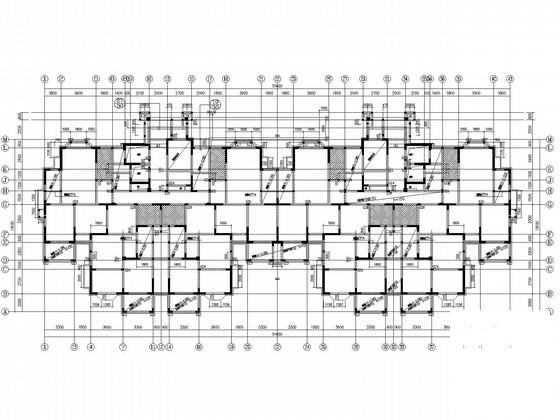

二层梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 剪力墙结构住宅楼 - 1
    剪力墙结构住宅楼 - 1
  • 剪力墙结构住宅楼 - 2
    剪力墙结构住宅楼 - 2
  • 剪力墙结构住宅楼 - 3
    剪力墙结构住宅楼 - 3
  • 剪力墙结构住宅楼 - 4
    剪力墙结构住宅楼 - 4
  • 剪力墙结构住宅楼 - 5
    剪力墙结构住宅楼 - 5
  • 剪力墙结构住宅楼 - 6
    剪力墙结构住宅楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
