箱型梁桥设计全套（包括CAD图纸，计算书，设计任务书）

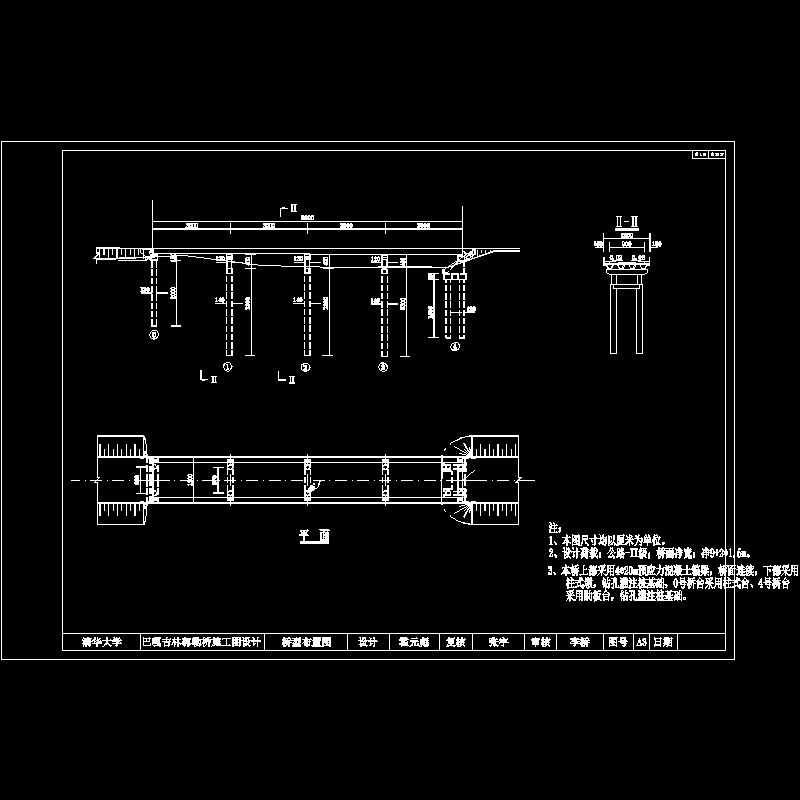

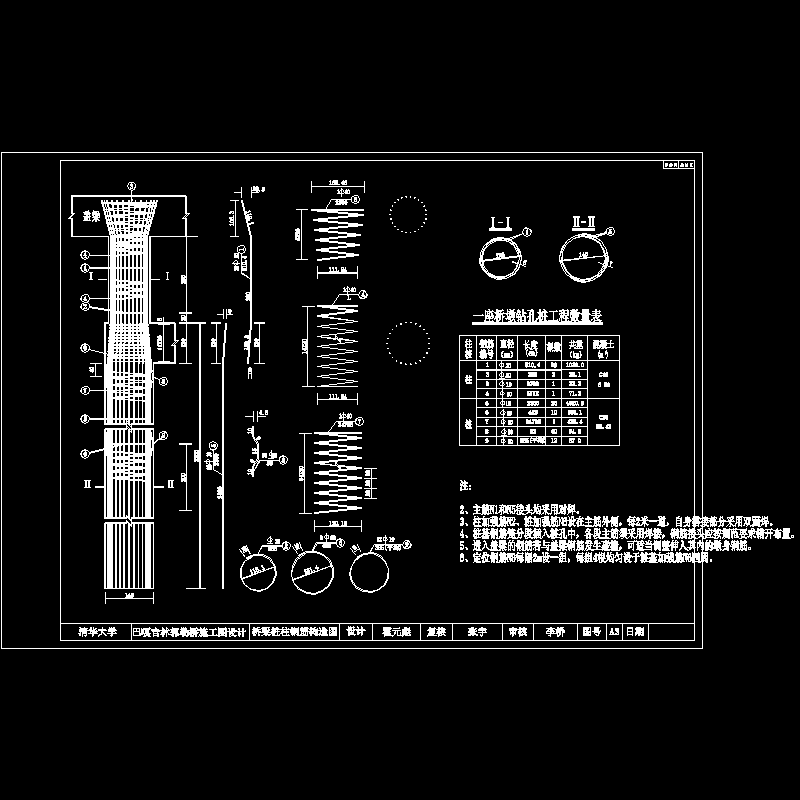

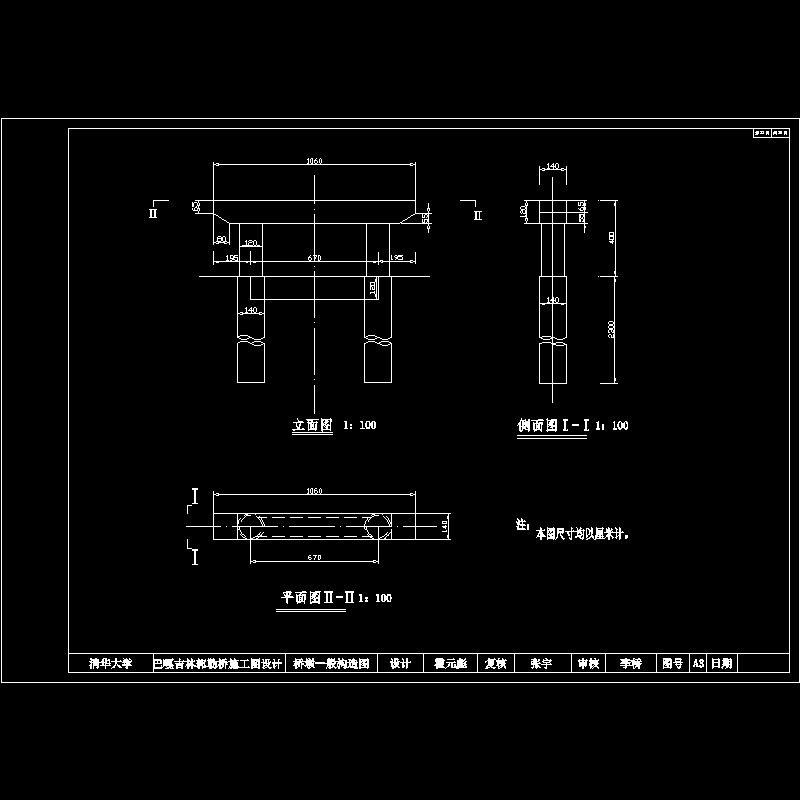

xx桥初步设计为20 的预应力混凝土简支箱形梁桥。该桥采用两车道布置。上部为装配式部分预应力混凝土简支箱梁。预制箱梁高1.2 ，主梁间距2.9 。为降低主梁高度，减少预应力引起的上拱度，后张法预应力混凝土箱梁在设计荷载下按部分预应力混凝土A类构件设计，主梁配筋采用预应力筋和非预应力筋混合配筋。锚具采用OVM15—5型锚具，锚具变形钢筋回缩按4 计。预制件在张拉钢绞线时混凝土的强度应达到85%以上方可张拉。下部桥墩为钢筋混凝土圆形双柱式墩，墩柱直径1.2 ；桥墩基础为单排双列钻孔灌注桩基础，桩径1.4 。桥墩盖梁为连续墩盖梁，按简支梁计算盖梁内力及墩柱顶竖向反力。桩基采用为单排桩形式，间距6.7 。
