跨线桥现浇箱梁满堂支架搭设专项施工方案附CAD图纸(支架计算书)(预应力混凝土)

编制依据:《公路桥涵施工技术规范》(JTG/T F50-2011)、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)、《钢框胶合板模板技术规程》(JTG96-2011)   被交路为一级路,双向四车道,设有中央分隔带宽1.2m,路面总宽度为21.0m,沥青路面。跨线桥现浇预应力混凝土连续箱梁采用满堂支架施工,跨省道201采用四门洞施工。施工作业区域长35m,主梁高1.8m,支架高度为6m以上。左幅主梁采用单箱双室结构,顶宽12.5m,右侧变宽,主梁采用单箱四室结构,顶宽(16.939-20.436),其中箱室顶板厚0.25m,底板厚0.22m。主梁采用C50混凝土现场浇筑,全桥现浇箱梁混凝土方量1909.0m3,,下部基础均为柱式墩、肋板台、墩桩基 台扩基。   【内容节选】该项目采用满堂碗扣式脚手架。脚手架钢管采用φ48、壁厚3.5mm焊接钢管……箱梁底模、侧模和内膜均采用δ=15 mm的竹胶板……跨省道预留行车道,设置双车道门洞,门洞净高4.5米,净宽4.75米……跨机动车道采用加密碗口钢管支架支墩,每个支墩5排立杆,立杆间距按0.6m×0.3m布置,即纵桥向0.3m,横桥向0.6m,横杆步距0.6m。支架搁置支墩基础上……支架搭设: 组装顺序是:立杆底座→立杆→横杆→接头锁紧→脚手板→上层立杆→横杆→剪刀撑……共计98页,附计算书,编制于2014年

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

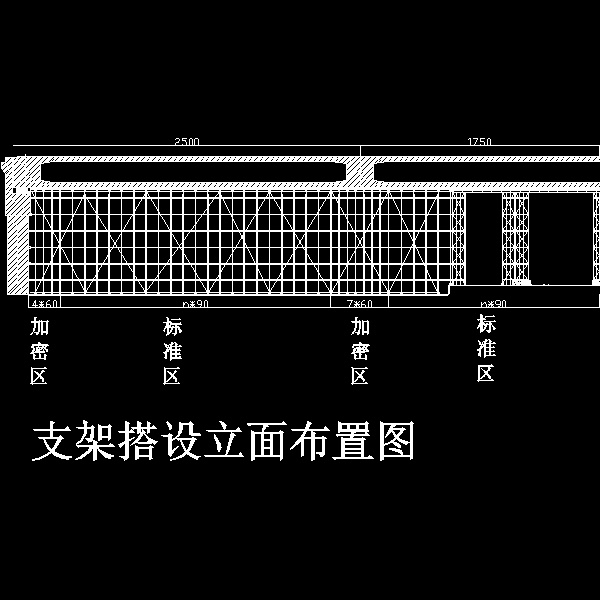

  • 左幅支架搭设立面布置图1.dwg
    左幅支架搭设立面布置图1.dwg

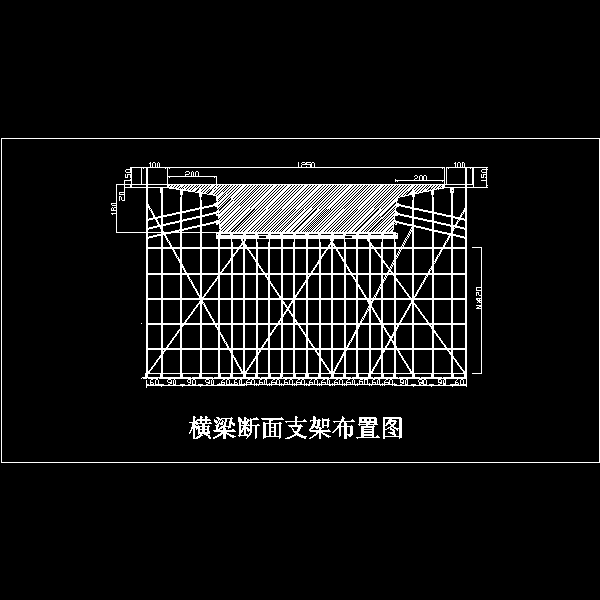

  • 左幅横隔梁断面支架布置图12.dwg
    左幅横隔梁断面支架布置图12.dwg

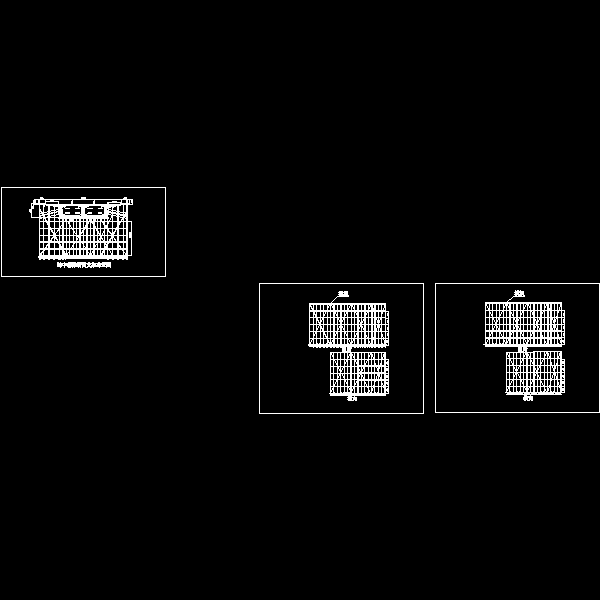

  • 左幅跨中断面支架布置图12.dwg
    左幅跨中断面支架布置图12.dwg

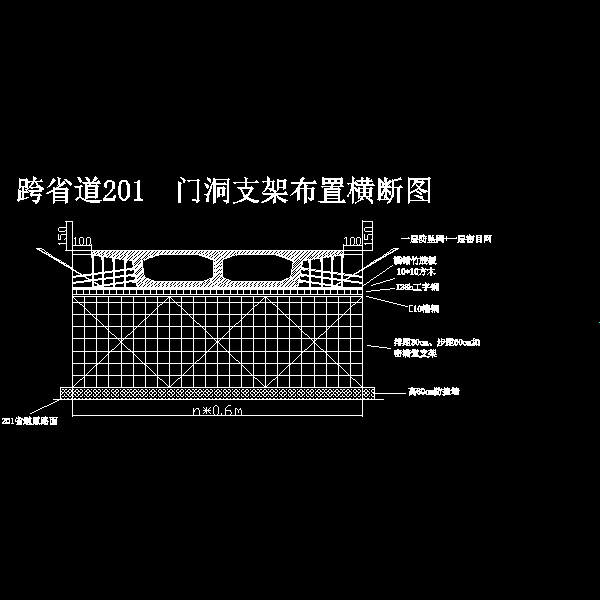

  • 门洞支架布置横断图.dwg
    门洞支架布置横断图.dwg
以上是部分截图,请下载附件后查看完整高清内容
