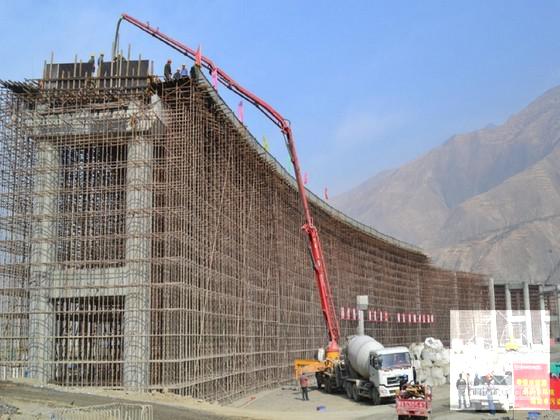

工程现浇箱梁施工方案2013(支架计算书)

附件详情

  • 1.编制依据
  • 2.项目概要
  • 3.施工总体安排
  • 3.1技术准备
  • 3.2劳动力计划
  • 3.3施工机械准备
  • 3.4施工材料准备
  • 3.5施工 进度计划 安排
  • 4. 现浇箱梁 施工技术方案
  • 4.1 施工工艺 流程图
  • 4.2支架方案
  • 4.2.1地基处理
  • 4.2.2测量放样
  • 4.2.3支架搭设
  • 4.2.4支架预压
  • 4.2.5支架拆除
  • 4.3现浇连续梁方案
  • 4.3.1模板施工
  • 4.3.2钢筋施工
  • 4.3.3预应力施工
  • 4.3.4砼浇筑
  • 4.3.5预应力施工
  • 4.3.6预埋件施工
  • 4.3.7冬季施工措施
  • 4.3.8高温季节施工
  • 5.质量保证措施
  • 5.1组织保证
  • 5.2加强测量、试验工作
  • 5.3强化技术管理工作
  • 5.4加强全过程的质量监控,严把施工环节质量关
  • 5.5努力克服 质量通病
  • 6.安全生产保证措施
  • 6.1组织保证措施
  • 6.2加强安全教育,执行安全生产奖罚制度
  • 6.3加强现场安全施工管理
  • 6.4交通安全防护措施
  • 7.文明施工和环境保护措施
  • 7.1文明施工措施
  • 7.2环境保护措施
  • 8.工期保证措施
  • 8.1明确阶段目标,保证节点计划和总体计划的完成
  • 8.2加强领导管理,健全施工协调制度
  • 8.3加强物资供应管理
  • 8.4对任务分配、劳动力安排、机械设备调配实行动态管理
  • 8.5加强工地施工技术管理
  • 8.6安排好特殊季节的施工
  • 9.现浇箱梁施工应急预案
  • 9.1应急预案的任务和目标
  • 9.2应急救援组织机构
  • 附件一、桥面净宽25.5m箱梁支架及中心河贝雷梁验算
  • 附件二、桥面净宽40.5m箱梁计算(验算半幅)
  • 附件三、第十四联变截面连续梁支架及跨华山路门洞验算
  • 附件四、匝道箱梁支架验算

附件详情

该方案根据国家现行工程规范、工程计算手册、设计图纸、现场施工情况,从地基处理、支架搭设、模板制作、钢筋安装、砼浇筑、预应力张拉、预应力孔道压浆、封锚、支架拆除等各个施工工序的特点,详实的进行组织和编制,方案通过相关桥梁专家论证、审核通过,特别对支架计算部分,具有很高的实用性和指导性。
【项目概要】
该现浇箱梁施工全长7177米。
本合同段主线现浇箱梁共计17联(48跨)。
建筑设计结构形式包括:1联变截面连续箱梁,16联等截面连续箱梁。(其中匝道箱梁7联,均为8.5m标准宽度等截面连续箱梁。)
主线标准段桥墩采用双柱花瓶墩、直立墩形式,立柱根部截面尺寸为1.8m×1.6m,立柱顶采用系梁连接。
主线高架桥上部结构共有17联预应力混凝土连续箱梁,其中第1联到第4联为双箱三室,第5联至第8联为单箱五室,第9联至第17联为单箱三室。
箱梁采用双向预应力体系,即纵向预应力和横向预应力。
【内容节选】
支架方案
4.2.1地基处理
对于原有快车道路面,不需要进行处理即可直接在其上搭设支架。
新建一期施工便道,位于原侧分带上是下挖35cm后原地打夯,回填20cm碎石浇筑35cm厚C30砼,位于原非机动车道上是加铺20cm厚C30砼,故不需要再处理可在其上搭设支架。
……
对于承台范围,考虑到后期路基施工,先按设计要求用级配碎石分层回填夯实至承台顶,承台顶至地面用采用宕渣回填压实,再在其上浇筑10cm厚C20砼,即可作为支架基础。
……
对于承台范围,考虑到后期路基施工,先按设计要求用级配碎石分层回填夯实至承台顶,承台顶至地面用采用宕渣回填压实,再在其上浇筑10cm厚C20砼,即可作为支架基础。
……
支架布置
碗扣支架采用外径Φ48mm标准杆件进行组装,并按要求设置剪刀撑,立杆顶端安装可调式U形支托,在支托内安装顺桥向15cm×15cm方木或I10#工字钢作为纵向分配横杆,在纵向大横杆上安装10cm×10cm横向方木,横向方木中心距30cm,在横向方木上铺设竹胶板作为箱梁底模和翼缘板底模。箱梁侧模采用……
……
注意事项
1、相邻立杆连接处错开,即第1层立杆用3.0m和2.4m立杆交替错开布置。往上均采用3.0m立杆,至顶层采用较短的调节杆调整找平。
2、立杆的垂直度和水平杆的水平度要严格控制,30m高以下支架按……
3、首层脚手架用水管法调整横杆位置碗扣的高度,以保证……
4、可调顶托和底托钢板厚度不小于5mm,丝杆与螺母捏合长度不得少于4~5扣,深入立杆内长度不小于15cm。
5、为增强支架结构的整体性和稳定性,墩身处全部水平杆必须与……
……
现浇连续梁方案
箱梁模板采用15mm厚122cm×244cm定尺竹胶板和方木制作,根据箱梁结构尺寸现场加工。
支架立杆顶设可调高度顶托,顶托纵向铺设10#槽钢或15×15cm方木,间距与立杆的横向间距保持一致,其上横向铺设……
……
模板施工注意事项
(1)制作模板前首先熟悉施工图纸,认真核实工程结构或构件的细部尺寸及位置,复杂结构应通过放大样的方式来确定各部位的具体尺寸,以便能正确配制加工模板。
(2)模板的接缝必须严密,模板拼接处粘贴双面胶,如仍有缝隙采用玻璃胶堵塞严密以防漏浆。
(3)在加工及安装模板前特别注意箱梁通气孔、泄水孔等预埋件的设置,按照图纸要求放置到位。
……
预应力孔道的埋设
预应力孔道采用塑料波纹管成型,波纹管应符合《预应力混凝土桥梁用塑料波纹管》(JT/T529-近代)的相关规定……
……
贝雷梁计算
贝雷梁下工字钢剪力验算
因本次验算贝雷梁下3根I40b工字钢放在既有地面桥梁搭板位置。因此只对工字钢进行抗剪验算。
从简支贝雷梁上部传来的最大荷载为:
68.48×17=1164.16KN,工字钢质量可忽略不计,根据工字钢剪力计算公式
τ=QmaxSx/dI=1164.16×103×541.2×10-6/(3×2.2781×10-4×0.0125)=73.7Mpa<【τ】=85Mpa.
因工字钢支撑于搭板处,按双排弹层每组贝雷梁宽度为0.45m,工字钢宽度为0.144米,假设剪力在工字钢截面内按45度角扩散,则工字钢与地面接触面积为
(0.45+0.4×2)×0.144×3=0.54m2
工字钢对搭板的最大正压力为1164.16/0.54=2.156Mpa
桥头搭板可以直接承受此压力。
……
共计122页 (20)

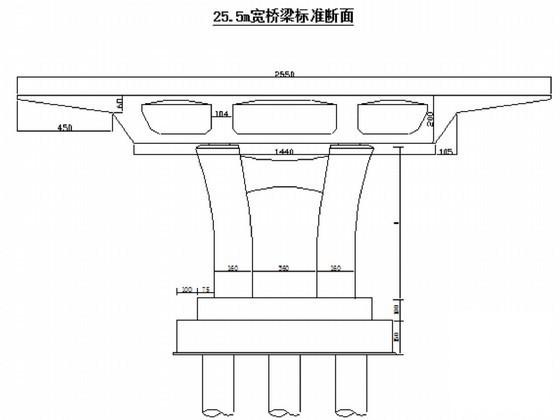

25.5m宽桥梁白标准断面

箱室内部支架大样

梁体第一次浇筑顺序

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
